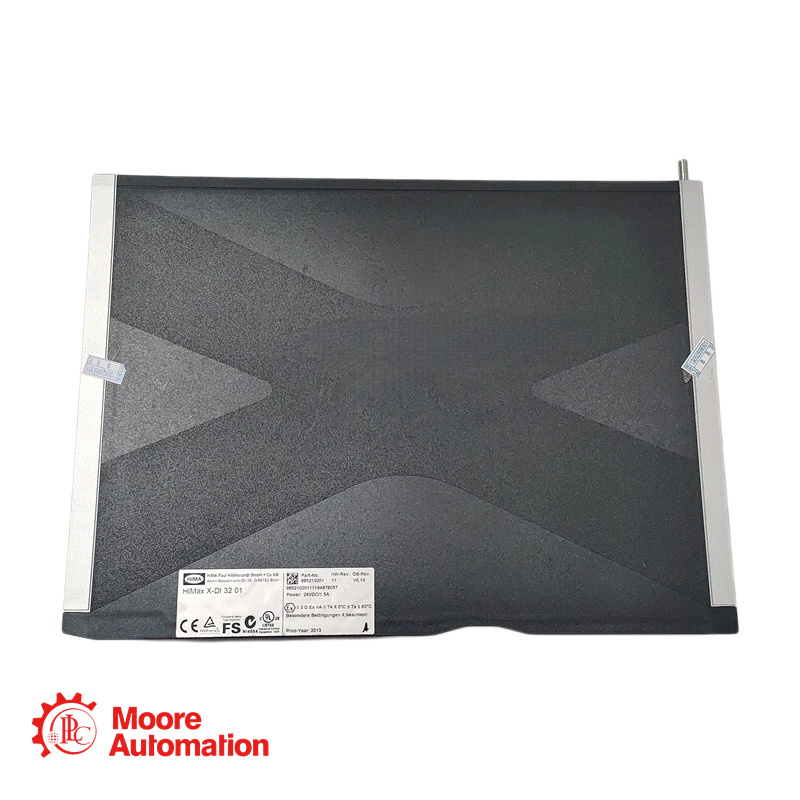

Module d'entrées numériques HIMA HIMAX X-DI3201

Contactez-nous ici !

Ventes Directrice Frida ★★★★★

Description

• Le module HIMAX X-DI 32 01 est utilisé dans les applications d'entrée numérique liées à la sécurité nécessitant une densité de canaux élevée (32 entrées par module) et une sécurité fonctionnelle certifiée.

Spécification

●Tension de fonctionnement : 24 V CC
●Données de fonctionnement : 3,3 V CC / 0,05 A ; 24 V CC / 0,2 A
●Température ambiante : 0…+60 °C
●Température de stockage : -40 à +85 °C
●Espace requis : 6U, 4 HP
●Nombre d'entrées : 32
●Alimentation : 5 x 20 V / 100 mA

Application

Le HIMAX X-DI3201 est largement utilisé dans :

Industrie de transformation : chimie, pétrochimie, pharmacie

Pétrole et gaz : Systèmes de détection d'incendies et de gaz, surveillance des pipelines, contrôle des têtes de puits

Production d'énergie : contrôle de la turbine, protection de la chaudière, gestion du brûleur

Systèmes de signalisation ferroviaire, de protection des passages à niveau et de sécurité du matériel roulant

Automatisation des bâtiments : Systèmes d'alarme incendie

FAQ pour HIMAX X-DI3201

• Q1 : Comment fonctionne la commande de ligne avec le DI 32 01 ?

UN: Le contrôle de ligne détecte les courts-circuits et les circuits ouverts sur les entrées de sécurité (par exemple, les circuits d'arrêt d'urgence selon la catégorie 4) :
Connectez les sorties pulsées (DO 1...DO 8) d'un module DIO 24/16 01 aux entrées DI 32 01.
Configurez le nombre de sorties pulsées DI (0-8) et l'emplacement des impulsions DI (1-6) dans l'usine SILworX/ELOP II
Configurer le délai d'impulsion DI (temps d'attente pour la détection du contrôle de ligne)
Configurez DI[xx].Pulsed Channel pour attribuer à chaque entrée le canal DO qui génère l'impulsion.

• Q2 : Quel est le point de commutation des entrées numériques ?

UN: Le point de commutation typique est de 7,5 V.
Tension d'entrée > 7,5 V → Niveau haut (sous tension) → LED allumée
Tension d'entrée < 7,5 V → Niveau bas (hors tension) → LED éteinte
Plage de tension élevée : 10…30 V CC
Plage de niveau bas : ≤ 5 VDC (max.)

• Q3 : Puis-je utiliser des alimentations externes pour les entrées ?

A : Le module fournit des alimentations protégées contre les courts-circuits (LS+) pour chaque groupe d'entrées :
LS+ fournit 20 V / 100 mA à 24 V par groupe
Chaque groupe (7 entrées sauf le dernier groupe de 4) partage un LS+
