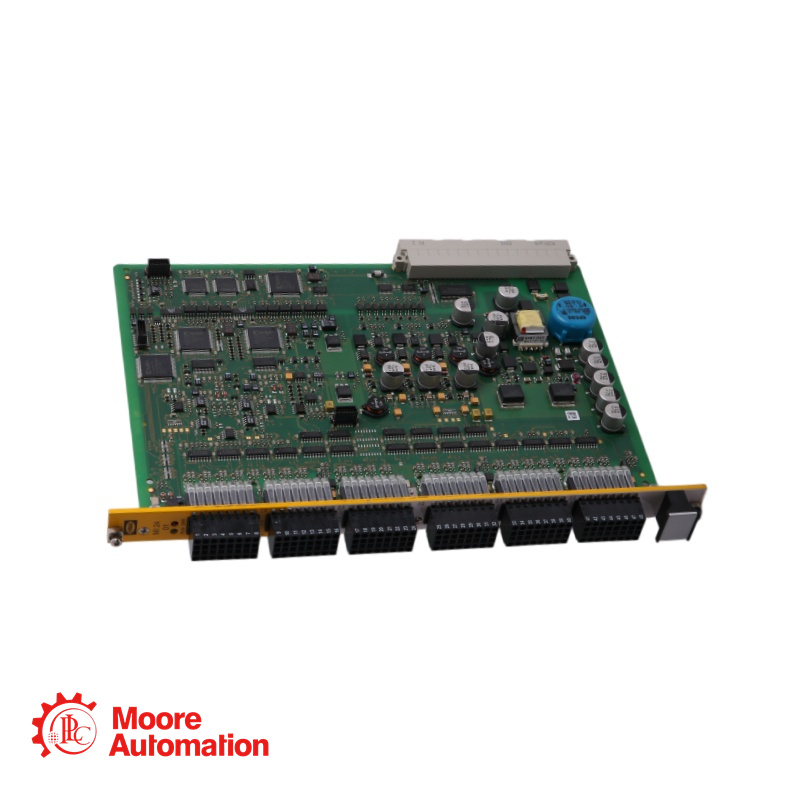

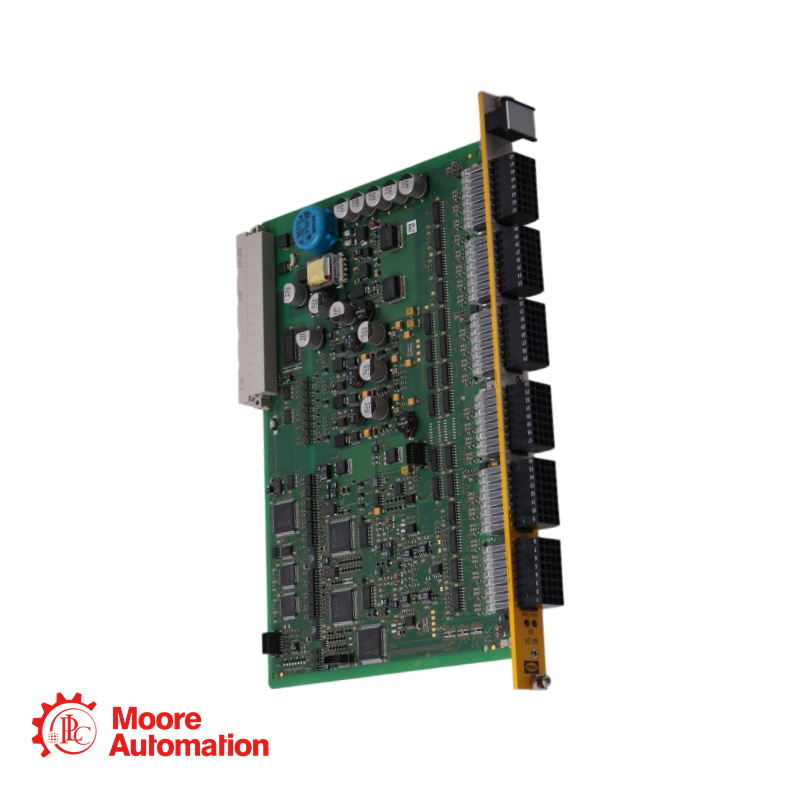

Module de sortie analogique Hima F60 AO 8 01

Contactez-nous ici !

Ventes Directrice Frida ★★★★★

Description

• Le module F60 AO 8 01 fournit 8 canaux de sortie analogiques pour le transfert et l'adaptation des signaux analogiques entre le système à microprocesseur (module central) et l'usine de production.

Spécification

●Type de module : AO 8 01
●Fonction : 8 sorties analogiques
●Largeur : 4 SU (unités d'espacement)
●Hauteur : 262 mm (6 unités de hauteur)
●Montage : Bornes enfichables sur la plaque avant
●Indice de protection : IP20 (lorsqu’il est installé avec des plaques de recouvrement)
●Température de fonctionnement : 0 °C à +60 °C
●Température de stockage : -40 °C à +85 °C
●Indication d'état du module : voyants LED

Application

Le F60AO8 01 est largement utilisé dans :

Industrie de transformation : usines chimiques, pétrochimiques et pharmaceutiques

Production d'énergie : Systèmes de gestion des brûleurs (conformes aux normes EN 298 et NFPA 85), commande de turbine

Pétrole et gaz : Systèmes d’arrêt d’urgence (ESD), systèmes de détection d’incendie et de gaz

Fabrication : Systèmes de sécurité des machines (conformes à la norme EN 954-1 Cat. 4), commandes de presse

Automatisation des bâtiments : Systèmes d'alarme incendie

FAQ pour F60 AO 8 01

• Q1 : Quelle est la largeur du module AO 8 01 ?

A : L'AO 8 01 occupe 4 SU (unités d'espacement) dans le rack F60. La largeur totale du rack est de 40 SU, dont 24 SU disponibles pour les modules d'E/S utilisateur.

• Q2 : Puis-je insérer ou retirer le module AO 8 01 pendant que le système est sous tension ?

R : Non. Il est interdit d'insérer ou de retirer des modules pendant le fonctionnement. Le PES doit être mis hors tension avant toute modification de l'assemblage des modules.

• Q3 : Que se passe-t-il si un canal de sortie analogique tombe en panne ?

A : Le canal défectueux est mis hors tension et passe en état de sécurité (sans alimentation). Le défaut est signalé par la LED « ERR », et le système d'exploitation transmet la valeur « 0 » au programme d'application. Les autres canaux continuent de fonctionner normalement.

• Q4 : Comment les pannes sont-elles diagnostiquées sur l'AO 8 01 ?

A : Connectez un programmateur (PADT) exécutant ELOP II Factory au contrôleur. Utilisez la fenêtre de diagnostic (En ligne → Diagnostic) pour consulter les codes d'erreur et leurs sources. La LED « ERR » située sur la face avant du module signale également un défaut.
