Description de H7506

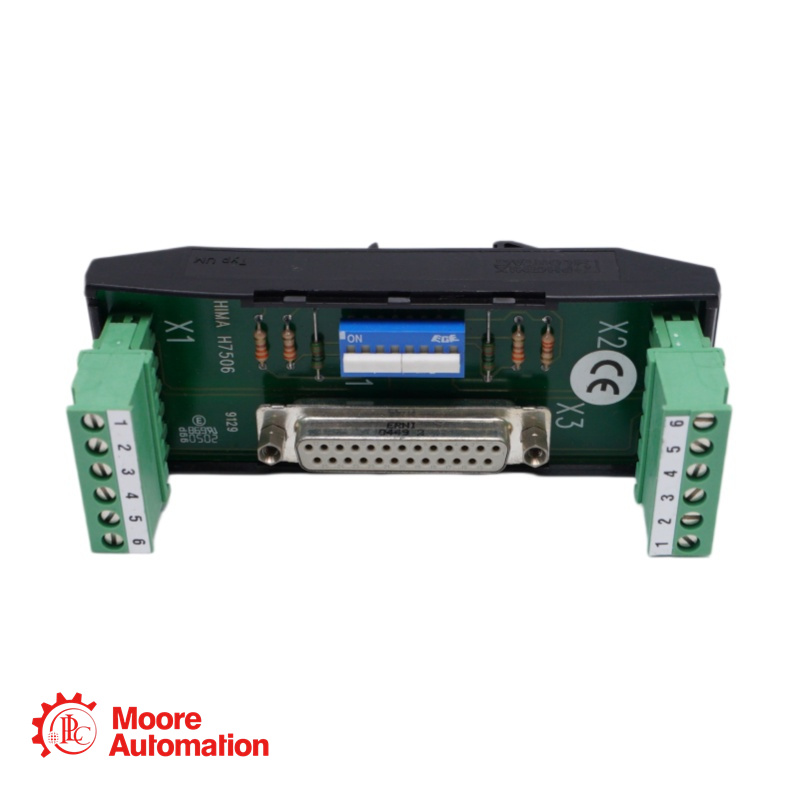

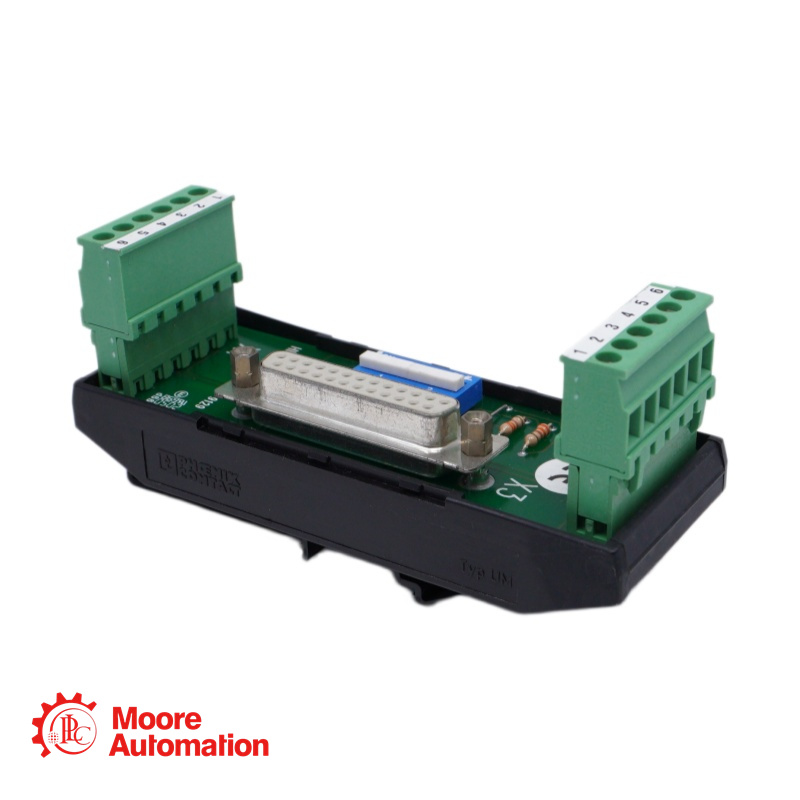

Le HIMA H7506 est un terminal de bus conçu pour l'installation d'un réseau de communication HIBUS-2 (RS 485). Il est doté d'un connecteur Mini-D à 25 broches pour la connexion de modules individuels.‑systèmes PES redondants ou à canaux (H41q/H51q) utilisant les câbles de données BV 7040 et BV 7046.‑Les connexions du bus de câbles sont réalisées via deux 6‑Bornes de connexion pour connecteurs de pôles. Deux interrupteurs sur le bornier permettent d'activer les résistances de terminaison de bus à chaque extrémité des deux bornes.‑bus de câbles.

Paramètre

Taper:Gare routière pour HIBUS‑2 (RS 485)

Type de connecteur:1x 25‑mini épingle‑Prise D

Câbles compatibles:BV 7040, BV 7046

connexions de câblage:2x 6‑pinces de fixation pour poteau

Section transversale du fil:Jusqu'à 2,5 mm²

FAQ

À quoi sert le H7506 ?

A : Il sert de terminal de bus pour connecter les systèmes HIMA PES (H41q/H51q) à un bus HIBUS.‑2 (RS 485) réseau, par exemple avec une station de programmation (PADT) utilisant une carte PC 485 ISA.

Peut-on utiliser à la fois le X2 et le Mini ?‑La prise D peut-elle être utilisée simultanément lorsque le H7506 est en bout de bus ?

A : Non. Si le H7506 est placé à l'extrémité des deux‑Le bornier X2 du bus de câblage ne peut pas être connecté.

Comment les résistances de terminaison de bus sont-elles activées ?

A : Deux commutateurs sur le H7506 permettent d'activer ou de désactiver les résistances de terminaison à chaque extrémité des deux‑Câbler le bus selon les besoins.

Quel profil de rail est nécessaire pour le montage ?

A : Le H7506 se monte sur un dessus‑Rail profilé en chapeau selon DIN 46277.

Quelle section de fil peut être utilisée avec le 6‑pinces de poteau ?

A : Les pinces acceptent des fils jusqu'à 2,5 mm².
