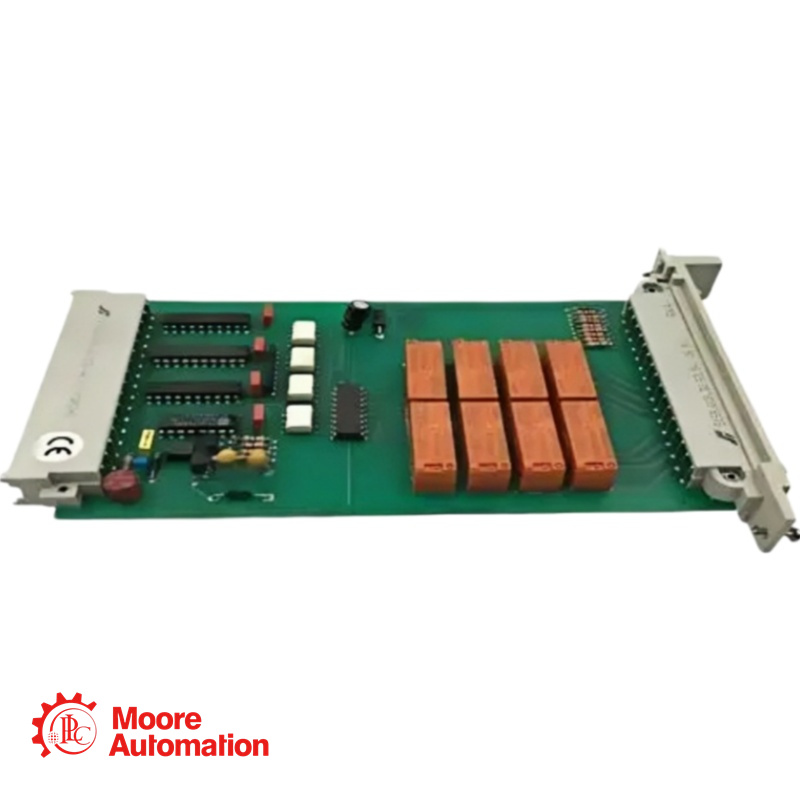

Module relais HIMA F3422 à 8 plis

Le HIMA F3422 est un module de sortie numérique 8 canaux haute disponibilité dédié à la sécurité, conçu comme un relais de sécurité. Il sert d'interface isolée entre la logique de sécurité d'un automate programmable de sécurité HIMA et les actionneurs de terrain externes (vannes, contacteurs, alarmes, etc.).

Nombre de canaux : 8 sorties de relais de sécurité indépendantes (isolées électriquement)
Tension de commutation nominale : 24 V CC ; tension de commutation maximale : 60 V CC ; courant de commutation maximal : 2 A par canal (en fonction de la température ambiante).
Charge minimale : 10 mA à 5 V ; temps de réponse ≤ 20 ms

Obtenez le meilleur prix - VeuillezContactez Frida
Téléphone/WhatsApp : +86 15359408275
E-mail: ventes5@mooreplc.com

HIMA F3422 FAQ

Quelle est la principale différence entre le F3422 et le F3422 T4 ?

La norme F3422 est certifiée pour les environnements sûrs standard jusqu'à +60 °C. La variante F3422 T4 est spécialement conçue avec des composants thermiques améliorés ou des revêtements conformes pour résister aux températures et environnements industriels plus exigeants nécessitant une température de classe T4 spécifique.
Le module F3422 peut-il être remplacé à chaud pendant que l'automate programmable est en fonctionnement ?
Oui. Dans une configuration redondante (par exemple, configurations à double canal ou à rack redondant), le F3422 peut être remplacé en cours de fonctionnement (remplacement à chaud) sans interrompre le processus, à condition que les consignes de configuration du système du manuel de sécurité HIMA soient strictement respectées.
Comment le F3422 gère-t-il les tests de contact de relais ?
Le module utilise un cycle d'autotest automatisé piloté par le processeur central. Il injecte des impulsions de test ultracourtes pour vérifier le bon fonctionnement des contacts du relais. Ces impulsions sont si brèves (de l'ordre de la microseconde) que les dispositifs de terrain externes (vannes/relais) n'y réagissent pas.

Gamme de produits : Systèmes HIMA H41q et H51q

Type de système : Systèmes d'arrêt d'urgence (ESD) et de détection d'incendie et de gaz (F&G) à haute intégrité, flexibles et évolutifs.
Architecture : Basée sur une microarchitecture 1oo2D (1 sur 2 avec diagnostics) pour offrir une tolérance aux pannes maximale et une haute disponibilité.
Héritage et fiabilité : Bien que les installations plus récentes utilisent les plateformes HIQuad X ou HIMax, la série H41q/H51q reste mondialement reconnue pour son importante base installée dans les industries pétrochimiques, pétrolières et gazières et de production d'énergie.

Produit associés

F3221 : Module d'entrée à 16 volets

F3236 : Module d'entrée à 16 volets, relatif à la sécurité

F3237 : Module d'entrée à 8 volets pour interrupteur de proximité, lié à la sécurité

F3322 : Module de sortie à 16 volets

F3330 : Module de sortie à 8 volets, relatif à la sécurité

F3331 : Module de sortie à 8 volets, relatif à la sécurité

F3334 : Module de sortie à 4 volets, relatif à la sécurité

F3430 : Module relais à 4 volets, lié à la sécurité

F6214 : Module d'entrée analogique à 4 volets, relatif à la sécurité

F6215 : Module d'entrée analogique à 8 volets

F6220 : Module d'entrée pour thermocouple à 8 voies, relatif à la sécurité
