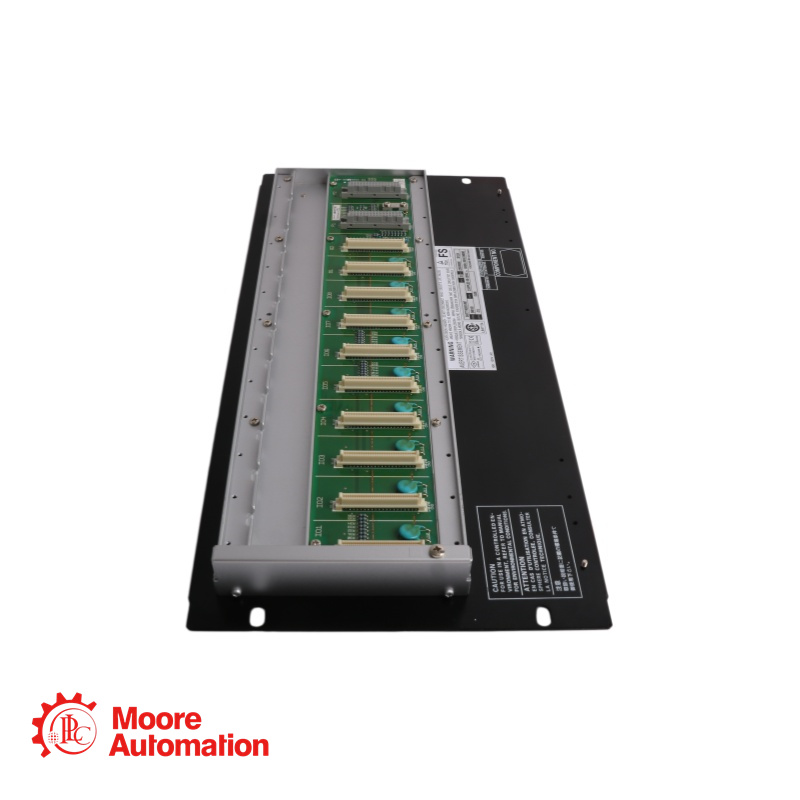

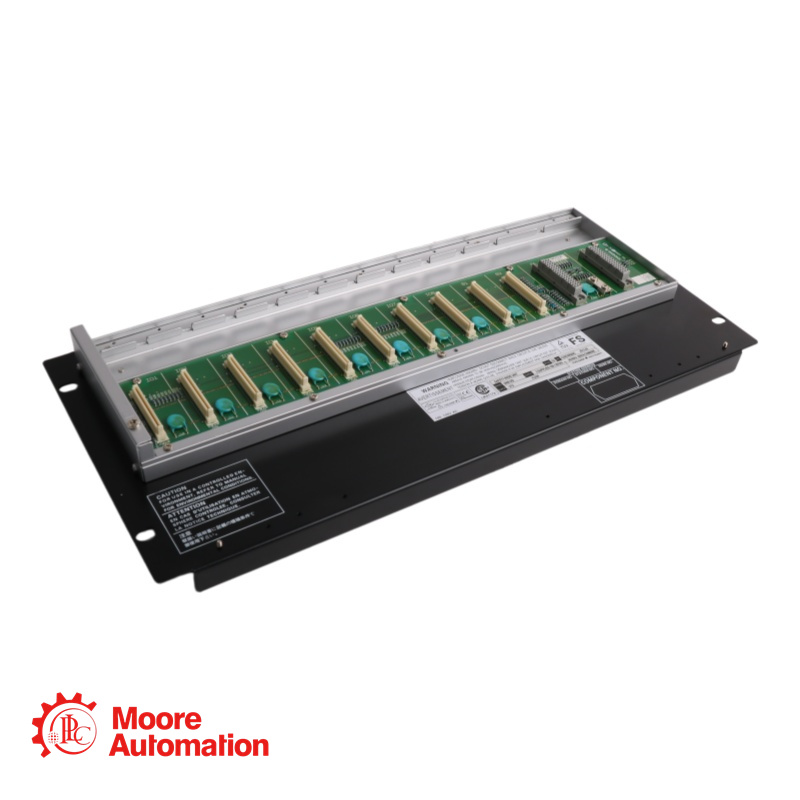

Unité de nœud de sécurité Yokogawa SNB10D-425/CU2N

Contactez-nous et soumettez votre demande

Directeur des ventes - Frida

Téléphone/WhatsApp :
+86 15359408275

E-mail:
ventes5@mooreplc.com

Adresse:
Xiamen, Fujian, Chine

Informations générales

Identifiant du produit :
SNB10D-425/CU2N
Description longue :
Ce document GS décrit les spécifications matérielles du nœud de sécurité (SNB10D). Ce nœud est connecté à l'unité de commande de sécurité. Il assure l'interface de transmission des signaux d'entrée analogiques et des signaux de contact du terrain vers l'unité de commande de sécurité via un bus ESB. Il alimente également les modules d'E/S.
L'unité de nœud de sécurité est équipée de modules d'alimentation, de modules d'interface de bus ESB, de modules de répéteur de bus ESB optique et de modules d'E/S.

Informations Complémentaires

Description du support :
Alimentation redondante double
Type de produit :
Unité de contrôle de sécurité (duplex, montage en rack)
Code SH : 8537101190

Technique

Interface de connexion : bus ESB
Unités de contrôle de sécurité compatibles : S2SC70S, S2SC70D, SSC60S, SSC60D
Nombre maximal d'unités par SCS : jusqu'à 13 (avec le coupleur SEC402)
Configuration de l'alimentation électrique : double alimentation redondante
Tension d'alimentation : 24 V CC
Consommation électrique : 5,5 A
Spécifications environnementales : Norme ISA G3, température de -20 à 70 °C
Protection contre les explosions : Avec protection contre les explosions (suffixe E)
Configuration du module :
- Module d'alimentation : 2 unités
- Module d'interface de bus ESB : SSB401 (2 unités)

FAQ

※Combien d'unités SNB10D puis-je connecter à un seul S2SC70D ?
Jusqu'à 13 unités avec le coupleur SEC402. Jusqu'à 9 unités avec le coupleur SEC401.
※Quelle est la différence entre /CU2N et /CU2T ?
Le connecteur /CU2N est un connecteur de bus ESB standard. Le connecteur /CU2T comprend un terminateur et est utilisé à l'extrémité de la ligne de bus ESB.
※Ai-je besoin d'une fausse couverture pour utiliser SNB10D-425/CU2N?
Oui. Tout emplacement non occupé par un module d'E/S doit être recouvert d'un cache factice SDCV01 pour des raisons de sécurité et de conformité CEM.
