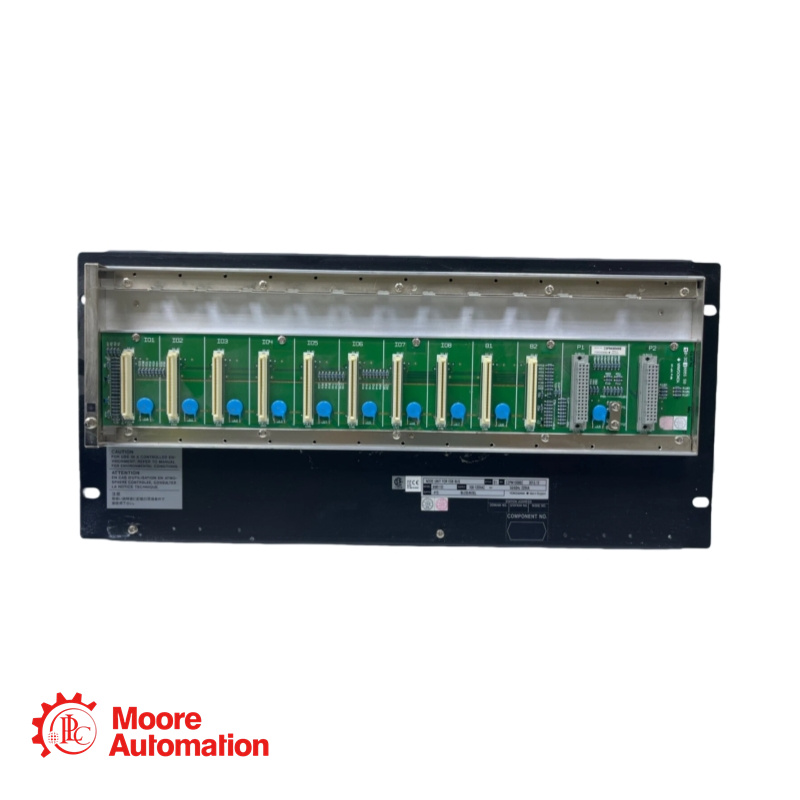

Unité de nœud de bus ESB Yokogawa ANB10D-415/CU2T

Description

Spécification

L'ANB10D-415/CU2T est un nœud de bus ESB à double redondance conçu pour assurer une communication fiable des signaux d'E/S de terrain avec une unité de commande de terrain (FCU) dans les systèmes FIO. Il est doté d'une alimentation à double redondance (24 V CC), prend en charge jusqu'à 8 modules d'E/S et inclut des connecteurs avec terminaisons pour la connexion au bus ESB. Ce nœud est montable en rack, conforme aux normes internationales de sécurité et de CEM, et s'intègre parfaitement aux architectures de contrôle industriel telles que Vnet/IP et Vnet.

Tension et type d'alimentation : 1 : 100-120 V CA, 50/60 Hz
Code de suffixe (principal) : 4 : alimentation 24 V CC
Code de suffixe (secondaire) : 1 : Alimentation 100-120 V CA (Remarque : Données contradictoires. D’après la structure du modèle « -415 », le « 4 » indique probablement une alimentation primaire de 24 V CC. Pour une configuration précise, veuillez consulter les spécifications de commande.)
Code de suffixe (classe de protection) : 5 : Type de base sans protection contre les explosions
Codes de suffixe optionnels disponibles : 6 : Avec option ISA Standard G3, option température (-20 °C à 70 °C), sans protection antidéflagrante ; 7 : Avec option ISA Standard G3, sans protection antidéflagrante ; E : Modèle de base avec protection antidéflagrante ; F : Avec option ISA Standard G3, option température (-20 °C à 70 °C), et protection antidéflagrante ; G : Avec option ISA Standard G3 et protection antidéflagrante
Code d'option : /CU2T : Unité de connexion avec terminateur pour bus ESB (Référence : S9564FA, quantité : 2 pièces)
Autres codes d'option disponibles : /CU2N : Unité de connexion pour bus ESB ; /ATDOC : Manuel de protection contre les explosions ; /NDEL : Licence logicielle pour l'extension de nœud (requise pour la connexion avec AFV10D, AFV30D, AFV40D, AFF50D)
Connexion possible à l'unité de commande de terrain (FCU) via le bus ESB ; nécessite un module de couplage de bus ESB (EC401 ou EC402) installé dans les emplacements 7/8 de la FCU.
Nombre maximal de modules d'E/S installables : 8
Configuration typique des modules : Module d’alimentation (PW481, PW482 ou PW484) : 2 modules pour une configuration à double redondance ; Module esclave d’interface de bus ESB (SB401) : 2 modules pour une configuration à double redondance ; Modules d’E/S : jusqu’à 8
Consommation électrique (24 V CC) : 5,5 A
Consommation électrique (100-120 V CA) : 200 VA, 120 W
Consommation électrique (220-240 V CA) : 230 VA, 120 W
