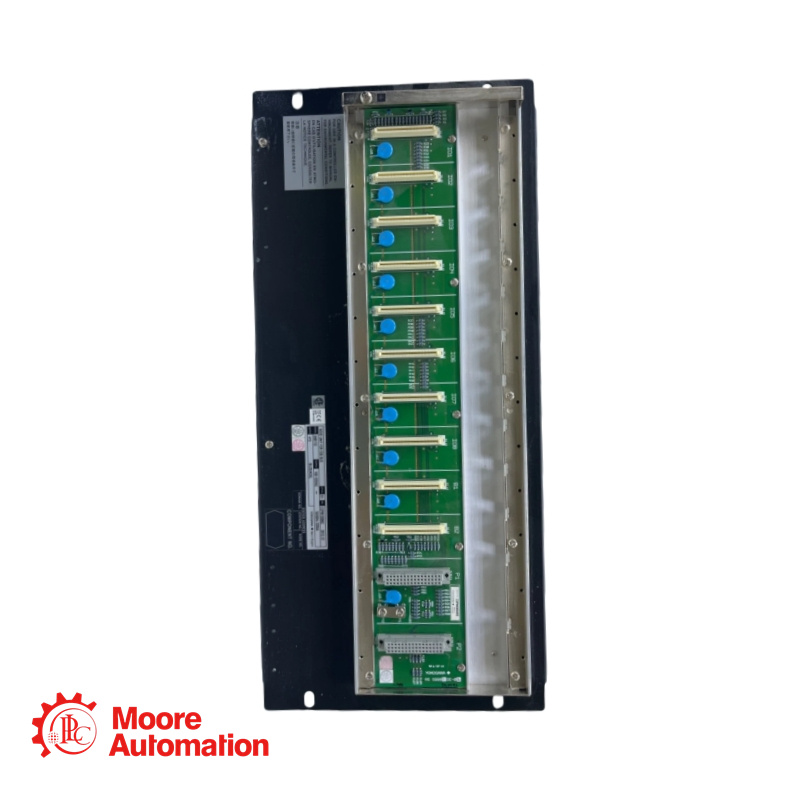

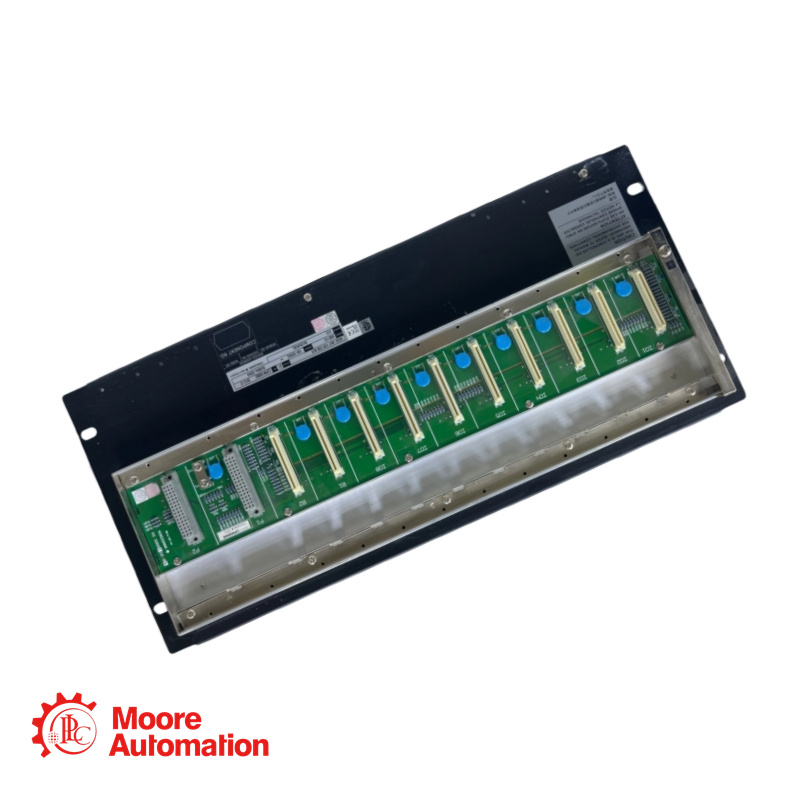

Unité de nœud de bus ESB Yokogawa ANB10D-415/CU2N/NDEL

Description

Spécification

L'ANB10D-415/CU2N/NDEL est un nœud de bus ESB doublement redondant conçu pour une communication sécurisée des E/S de terrain avec les unités de contrôle de terrain Yokogawa. Il intègre une licence d'extension de nœud obligatoire pour la compatibilité avec certains modèles d'unités de contrôle de terrain. Doté d'une alimentation 24 V CC doublement redondante, de deux connecteurs de bus ESB et prenant en charge jusqu'à 8 modules d'E/S, il garantit une intégration fiable dans les systèmes de contrôle basés sur FIO. Conçu pour les environnements industriels, ce module rackable répond aux normes internationales de sécurité et de CEM les plus strictes et inclut les licences logicielles essentielles pour l'extension de la connectivité des nœuds.

Tension et type d'alimentation : alimentation 24 V CC (basée sur le code suffixe « 4 » dans « -415 »)
Code de suffixe (principal) : 4 : alimentation 24 V CC
Code de suffixe (secondaire) : 1 : alimentation 100-120 V CA (Remarque : la structure de code de suffixe « -415 » indique que l’alimentation principale est « 4 » pour 24 V CC ; la configuration exacte de la double alimentation peut nécessiter une vérification)
Code de suffixe (classe de protection) : 5 : Type de base sans protection contre les explosions
Codes de suffixe optionnels disponibles : 6 : Avec option ISA Standard G3, option température (-20 °C à 70 °C), sans protection antidéflagrante ; 7 : Avec option ISA Standard G3, sans protection antidéflagrante ; E : Modèle de base avec protection antidéflagrante ; F : Avec option ISA Standard G3, option température (-20 °C à 70 °C), et protection antidéflagrante ; G : Avec option ISA Standard G3 et protection antidéflagrante
Code d'option 1 : /CU2N : Unité de connexion pour bus ESB (Référence : S9562FA, quantité : 2 pièces)
Code d'option 2 : /NDEL : Licence logicielle pour l'extension de nœud (obligatoire pour la connexion avec AFV10D, AFV30D, AFV40D et AFV50D)
Autres codes d'option disponibles : /CU2T : Unité de connexion avec terminateur pour bus ESB ; /ATDOC : Manuel de protection contre les explosions
Connexion possible à l'unité de commande de terrain (FCU) via le bus ESB ; nécessite un module de couplage de bus ESB (EC401 ou EC402) installé dans les emplacements 7/8 de la FCU.
Unités de commande de flotte compatibles nécessitant /NDEL : AFV10D, AFV30D, AFV40D, AFF50D
Nombre maximal de modules d'E/S installables : 8
Configuration typique des modules : Module d’alimentation (PW481, PW482 ou PW484) : 2 modules pour une configuration à double redondance ; Module esclave d’interface de bus ESB (SB401) : 2 modules pour une configuration à double redondance ; Modules d’E/S : jusqu’à 8
Consommation électrique (24 V CC) : 5,5 A
Consommation électrique (100-120 V CA) : 200 VA, 120 W
Consommation électrique (220-240 V CA) : 230 VA, 120 W
