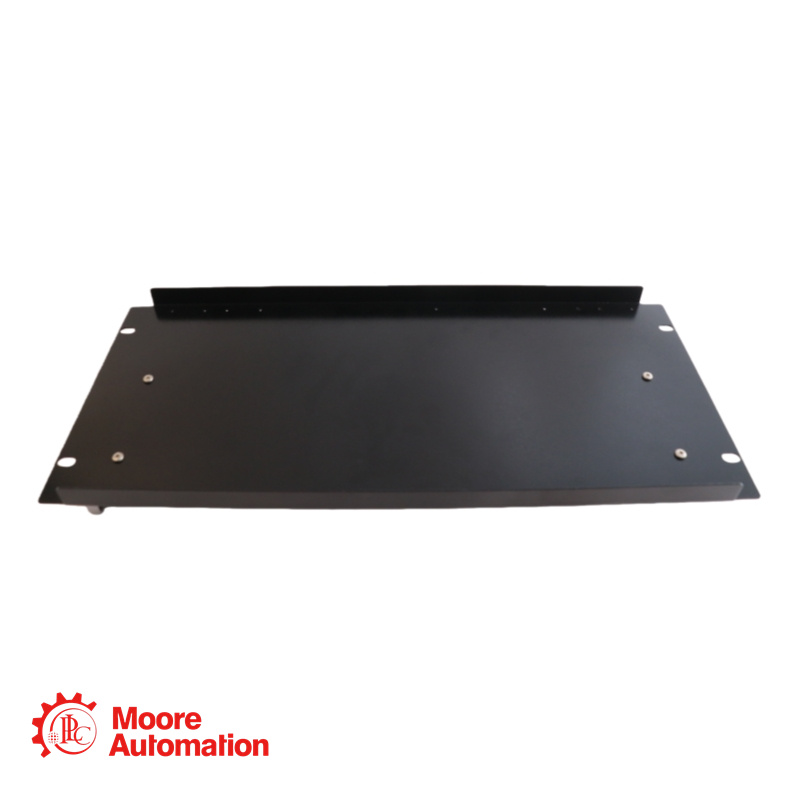

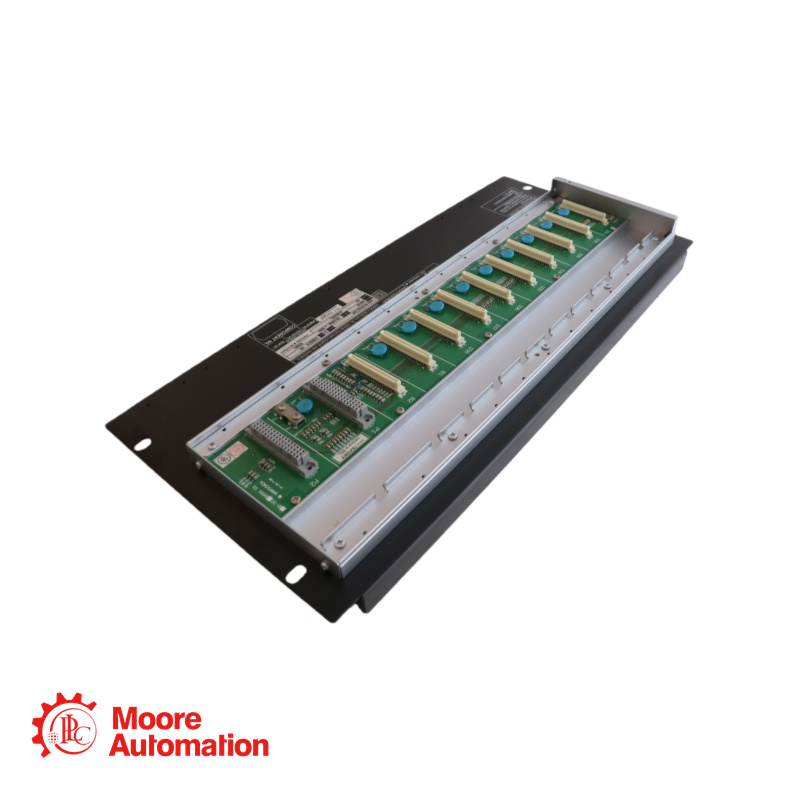

Unité de nœud Yokogawa ANB10D-411/CU2N/NDEL

Description

Spécification

L'ANB10D-411/CU2N/NDEL est un nœud de bus ESB doublement redondant et polyvalent, doté d'une alimentation hybride redondante avec entrées 24 V CC et 100-120 V CA pour une fiabilité maximale de l'alimentation dans les systèmes FIO. Ce nœud inclut les licences logicielles essentielles d'extension de nœud pour la compatibilité avec les principales unités de contrôle de terrain et est pré-équipé de deux connecteurs de bus ESB pour une intégration système simplifiée. Conçu pour un montage en rack industriel, il prend en charge jusqu'à huit modules d'E/S et est conforme aux normes internationales de sécurité et de CEM ; toutefois, sa classe de protection exacte nécessite une vérification par rapport aux codes de suffixe standard.

Tension d'alimentation (primaire/redondante) : alimentation CC 24 V (code suffixe « 4 ») et alimentation CA 100-120 V, 50/60 Hz (code suffixe « 1 ») – Cette configuration indique une double redondance d'alimentation avec une capacité d'entrée CC et CA.
Interprétation de la séquence de code de suffixe : Le suffixe « -411 » est interprété comme : « 4 » pour le primaire 24 V CC, « 1 » pour le secondaire 100-120 V CA et « 1 » pour la configuration de base sans options spéciales.
Code d'option 1 : /CU2N : Unité de connexion pour bus ESB (Référence : S9562FA, quantité : 2 pièces)
Code d'option 2 : /NDEL : Licence logicielle pour l'extension de nœud (obligatoire pour la connexion avec AFV10D, AFV30D, AFV40D et AFV50D)
Autres codes d'option disponibles : /CU2T : Unité de connexion avec terminateur pour bus ESB ; /ATDOC : Manuel de protection contre les explosions
Connexion possible à l'unité de commande de terrain (FCU) via le bus ESB ; nécessite un module de couplage de bus ESB (EC401 ou EC402) installé dans les emplacements 7/8 de la FCU.
Unités de commande de flotte compatibles nécessitant /NDEL : AFV10D, AFV30D, AFV40D, AFF50D
Nombre maximal de modules d'E/S installables : 8
Configuration typique des modules : Module d’alimentation (PW481, PW482 ou PW484) : 2 modules pour une configuration à double redondance ; Module esclave d’interface de bus ESB (SB401) : 2 modules pour une configuration à double redondance ; Modules d’E/S : jusqu’à 8
Consommation électrique (24 V CC) : 5,5 A
Consommation électrique (100-120 V CA) : 200 VA, 120 W
