Unité de contrôle de terrain Yokogawa AFV10S

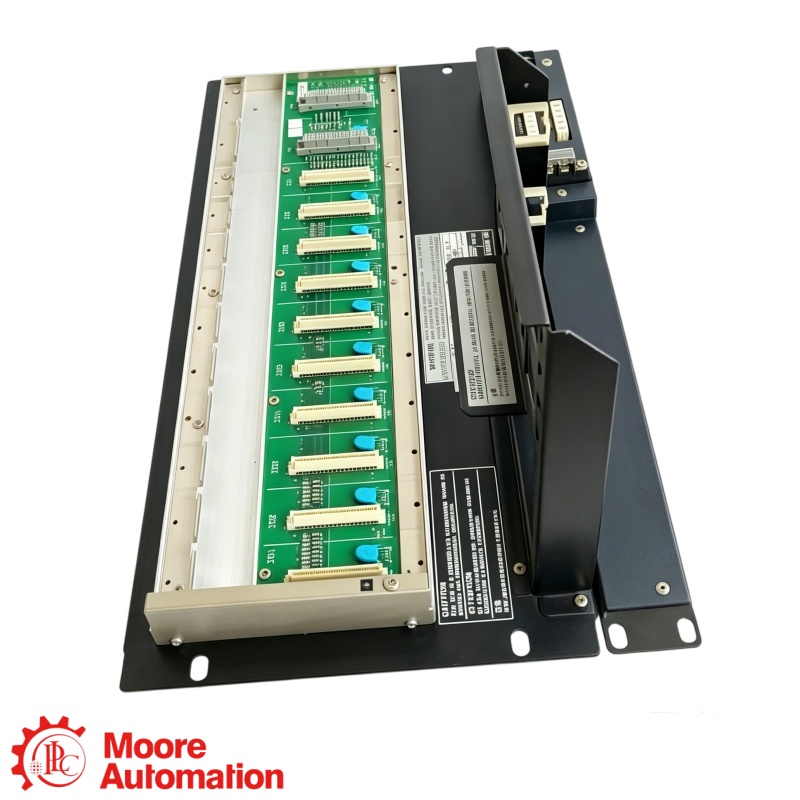

AFV10S L'unité de contrôle de terrain (FCS) de Yokogawa pour Vnet/IP et FIO se présente sous la forme d'une station de contrôle de terrain rackable 19 pouces. Elle connecte la FCS aux unités de nœud de bus ESB/ER compatibles ; le suffixe complet, la fonction de contrôle LFS1500 et la configuration CENTUM installée doivent correspondre avant utilisation.

AFV10S Ce produit est conçu pour une architecture Vnet/IP doublement redondante avec FIO et une installation en rack 19 pouces. Veuillez vérifier les bus Vnet/IP, la configuration FIO/Node Unit, les connexions de bus ESB ou ER ainsi que le suffixe exact. AFV10S n'est pas un rack d'E/S générique autonome.

Le cahier des charges de Yokogawa exige la fonction de commande LFS1500 pour la station de commande de terrain. Pour la configuration d'E/S de turbomachines mentionnée, AFV10S prend en charge jusqu'à 8 modules (4 ensembles doublement redondants) et 4000 mots/FCS ; le package d'extension de nœud LFS1550-V11 peut étendre cela jusqu'à 16 modules (8 ensembles).

AFV10S Les codes de suffixe permettent de distinguer l'alimentation (100-120 V CA, 220-240 V CA ou 24 V CC) et les options (de base, conforme à la norme ISA G3 ou avec protection antidéflagrante). Pour les commandes et les vérifications de compatibilité, il est impératif d'utiliser le suffixe codé complet et non le seul modèle de base.

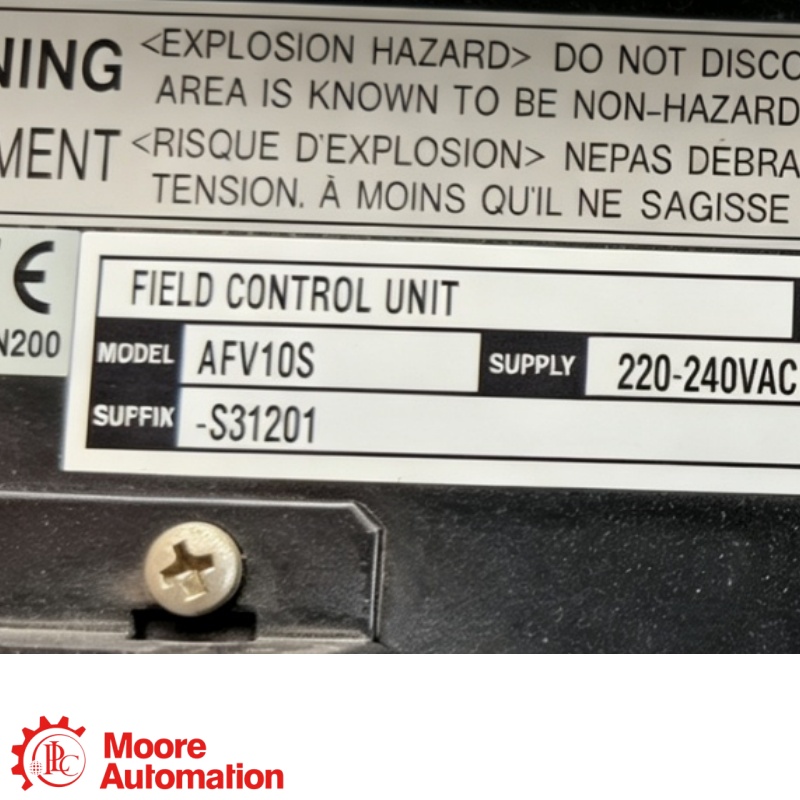

Veuillez vérifier la plaque signalétique complète et le style, l'emplacement dans le rack 19 pouces, l'alimentation sélectionnée, la mise à la terre, le câblage Vnet/IP/FIO, les connexions de l'unité de nœud et du bus ESB/ER, la fonction LFS1500, les conditions ambiantes et l'historique d'arrêt/de sauvegarde. Si des modules avec barrières intégrées sont installés, Yokogawa recommande le kit de cloison isolante T9083ND.

Concernant le SEM sur Vnet/IP, Yokogawa affirme que AFV10S Doit être de style 2 ou ultérieur. Vérifiez le numéro de style sur l'étiquette du composant et consultez les exigences de version SEM et CENTUM avant la mise en service ; ne déduisez pas la compatibilité du seul modèle de base.

Fournir l'intégralité AFV10S Suffixe, style/révision, codes d'alimentation et de protection, fonction LFS1500, FCS installé et position dans le rack, photos des unités Vnet/IP/FIO et Node, quantité et destination. Veuillez consulter la fiche technique officielle du Yokogawa GS 33K50E30-50E pour confirmer la configuration commandée.
