MODULE D'ENTRÉE D'IMPULSIONS / DE SORTIE ANALOGIQUE
Combine huit canaux d'entrée à train d'impulsions avec huit canaux de sortie analogiques 4 à 20 mA pour les systèmes Yokogawa FIO compatibles.
Le module AAP849 de Yokogawa combine huit canaux d'entrée de trains d'impulsions et huit canaux de sortie analogiques 4-20 mA. Selon les spécifications officielles de Yokogawa, il dispose d'une entrée à transistor à collecteur ouvert, d'une fréquence d'entrée de 0 à 12 kHz et d'un circuit non isolé.
Marque :
YokogawaNuméro d'article :
AAP849Lester :
0.30 kgLa description :

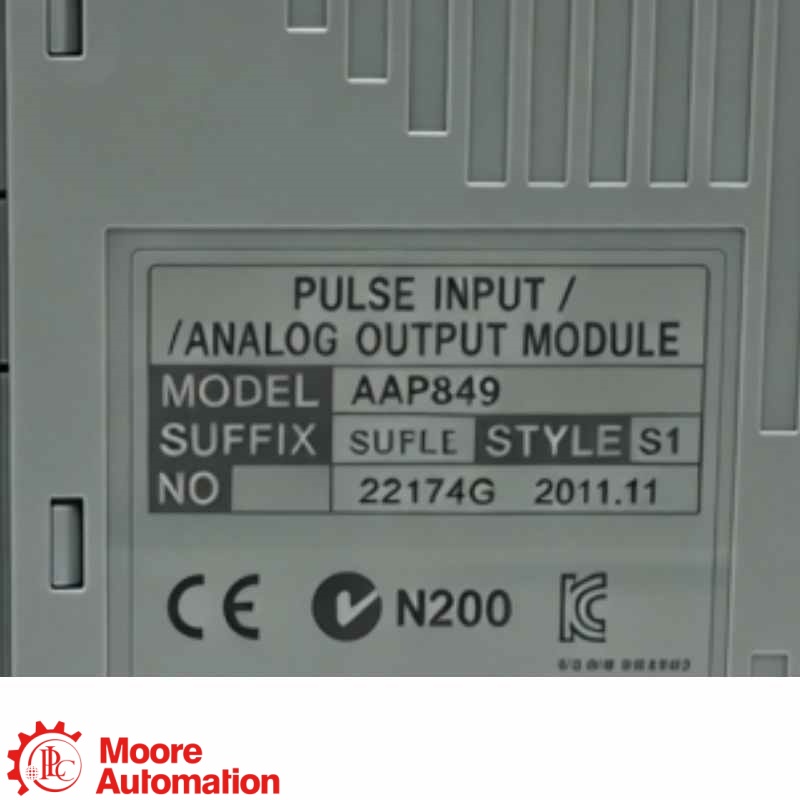

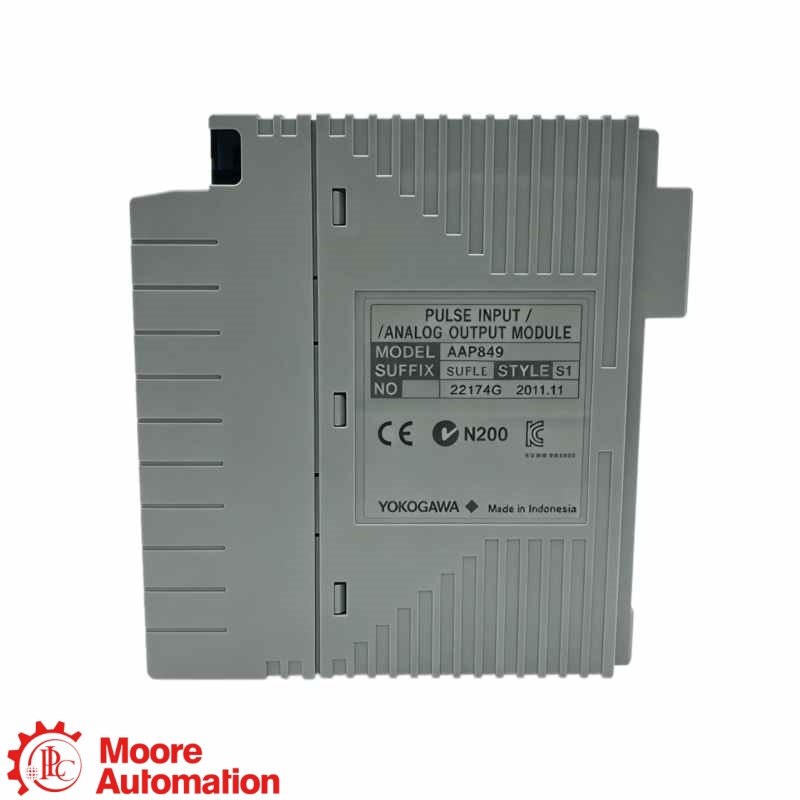

Pulse Input / Analog Output Module0 à 12 kHz · 8 entrées / 8 sorties · Non isolé
Cliquez sur « + » pour afficher plus de spécifications.
Les références officielles de Yokogawa identifient l'AAP849 comme un module d'entrée d'impulsions / sortie analogique (8 entrées / 8 sorties, non isolé).
Le document Yokogawa GS 33J60F60-01EN fournit les spécifications matérielles officielles, la portée du signal, le nombre de canaux, les données de réponse, la consommation de courant, le poids, les options de connexion et les informations de code de commande pour l'AAP849.
OUVRIR LES SPÉCIFICATIONS OFFICIELLES DU MODULE ↗Veuillez indiquer le modèle complet, la quantité, le matériel terminal, la version du système et votre question technique ou relative à l'achat.
La référence ci-dessus correspond aux spécifications officielles du module Yokogawa. Avant tout remplacement, veuillez vérifier le code suffixe complet de l'AAP849, la compatibilité avec l'unité de nœud FIO, le câble KS1, la fréquence d'entrée d'impulsions, la charge de sortie analogique, le câblage des canaux et les plages configurées.
Yokogawa est la marque ; AAP849 est un module d'entrée d'impulsions / sortie analogique (8 entrées / 8 sorties, non isolé) utilisé avec les systèmes de nœuds et de contrôle de terrain Yokogawa FIO compatibles.
Combine huit canaux d'entrée à train d'impulsions avec huit canaux de sortie analogiques 4 à 20 mA pour les systèmes Yokogawa FIO compatibles.
Vérifiez la portée du signal et le câblage du canal par rapport au circuit de terrain installé.
Vérifiez le bornier ou le câble, le boîtier de connexion et le code suffixe complet avant l'installation.
Associez AAP849 à l'étiquette Yokogawa complète, au code de suffixe et à l'enregistrement d'E/S installé.
Documentez l'unité de nœud, l'emplacement, le matériel de terminal, la plage de signal et le câblage de terrain.
Vérifiez la plage de signaux configurée, l'attribution des canaux, le matériel terminal et la configuration des modules redondants.
Ne vous fiez pas à l'apparence. Avant tout remplacement, vérifiez le code suffixe complet de l'AAP849, la compatibilité de l'unité de nœud FIO, du câble KS1, de la fréquence d'entrée d'impulsions, de la charge de sortie analogique, du câblage des canaux et des plages configurées.
