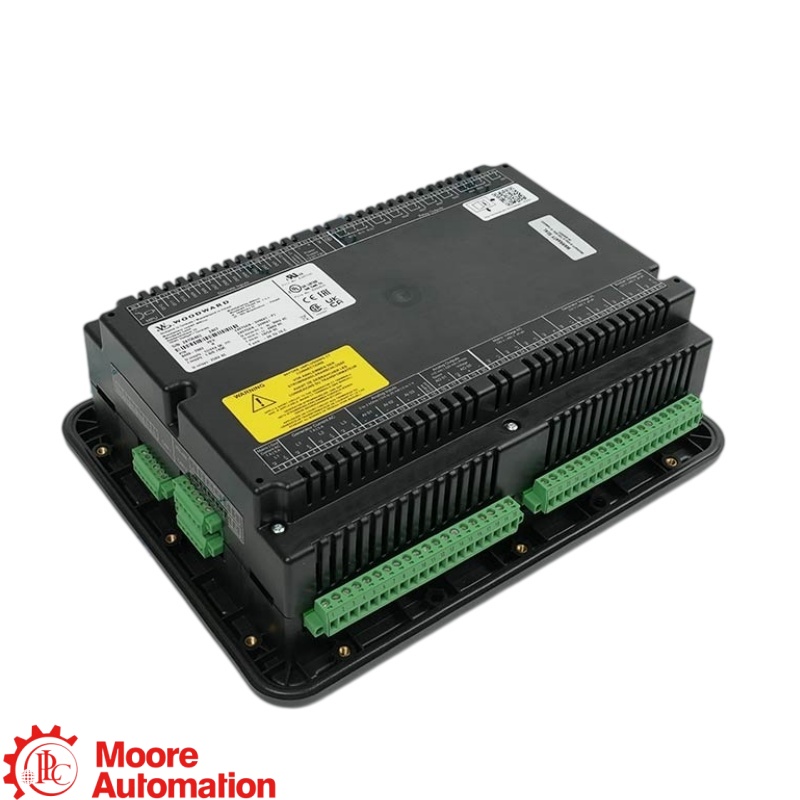

Contrôleur de groupe électrogène Woodward 8440-2260 easYgen-3500XT-P1

8440-2260 est un contrôleur de groupe électrogène easYgen-3500XT-P1 pour les applications complexes de mise en parallèle, de protection du générateur, de contrôle du disjoncteur, de partage de charge et de gestion de l'énergie.

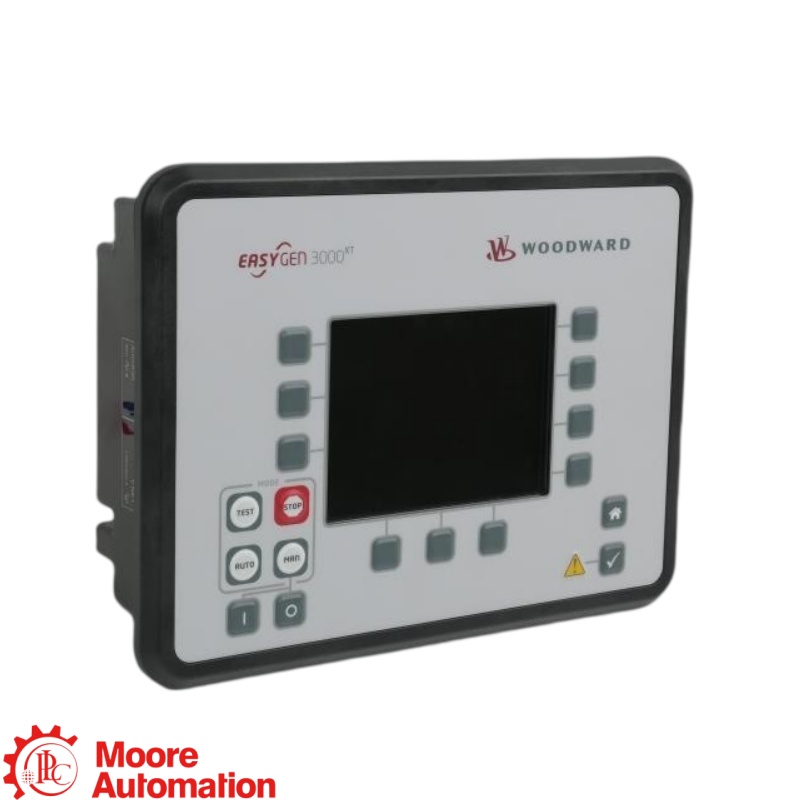

8440-2260 identifie le panneau avant easYgen-3500XT avec le package P1. La plaque signalétique complète, la révision matérielle et l'application installée doivent correspondre exactement à cette configuration de contrôleur.

La plateforme easYgen-3500XT offre trois interfaces Ethernet, trois interfaces CAN, une interface RS-485 et une interface USB. La topologie du projet et les rôles des protocoles configurés doivent être préservés lors du remplacement. 8440-2260.

8440-2260 Il prend en charge la mesure de la tension du générateur triphasé et du réseau, la mesure du courant du générateur et les fonctions de mesure de la barre omnibus du module P1. Avant l'installation, vérifiez les plages de tension, les rapports de transformation des transformateurs de courant, la configuration des phases et la mise à la terre.

Un autre easYgen-3500XT ne doit pas être considéré comme un remplacement direct à moins que le matériel du package P1, le format du panneau avant, le firmware, l'affectation des E/S, la configuration réseau et le fichier de paramètres approuvé ne correspondent tous. 8440-2260.

Avant de remplacer 8440-2260, vérifiez l'alimentation 12/24 V CC, les mesures du générateur et du réseau, les circuits CT, le câblage du disjoncteur, la topologie Ethernet et CAN, le firmware, la version de ToolKit, la découpe du panneau et la configuration enregistrée.

Pour un 8440-2260 Pour toute demande, veuillez fournir la plaque signalétique complète, la révision matérielle, la version du firmware, la configuration ToolKit enregistrée, le schéma unifilaire, la disposition des disjoncteurs, les données du TC, la topologie de communication, la quantité et la destination.
