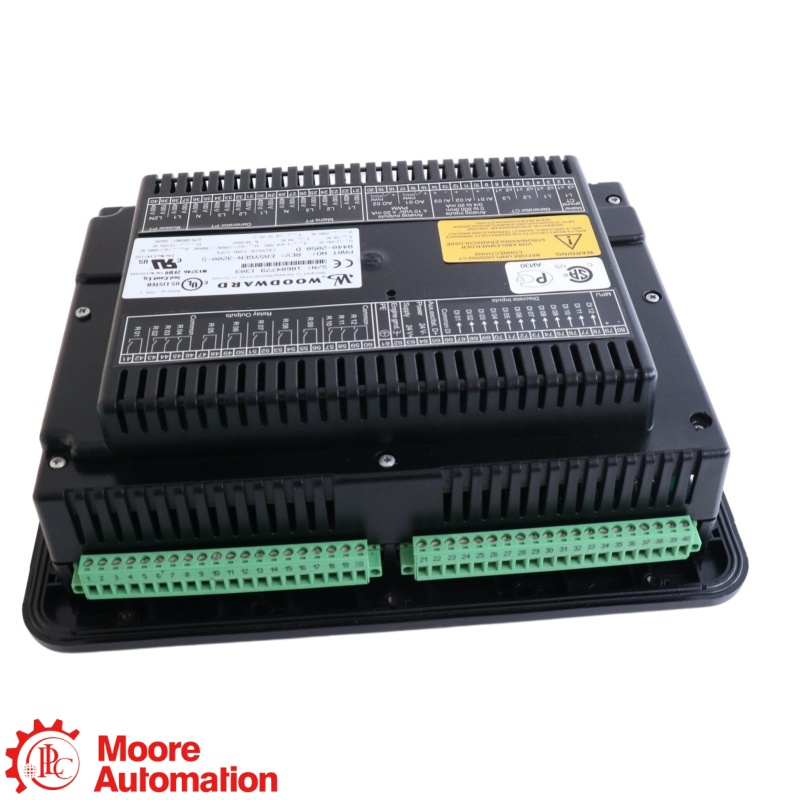

Contrôleur de groupe électrogène Woodward 8440-2050 easYgen-3200-5/P1

8440-2050 Le contrôleur de groupe électrogène easYgen-3200-5/P1 permet la mesure du générateur, la commande du disjoncteur, la synchronisation, le partage de charge et le fonctionnement en groupe multi-unités. Son transformateur de courant 5 A doit être compatible avec le secondaire du transformateur de courant installé, le câblage et la configuration du système de générateur.

8440-2050 Il s'agit de la version 5 A à entrée TC du contrôleur frontal easYgen-3200 P1. Une installation avec TC de 1 A nécessite la variante Woodward correspondante ; il est donc impératif de vérifier le calibre secondaire du TC avant tout remplacement ou mise en service.

8440-2050 Ce modèle est conçu pour un montage en façade avec un écran graphique couleur. Il ne s'agit pas de la version à montage arrière sans écran ; veuillez vérifier la découpe du panneau, l'accès aux connecteurs, la profondeur du boîtier et les exigences relatives à l'affichage opérateur avant l'installation.

8440-2050 Le boîtier easYgen-3200 comprend deux interfaces FlexCAN, une interface esclave Modbus RTU RS-232 et une interface esclave Modbus RTU RS-485. Le protocole actif, les paramètres des nœuds, la terminaison et les périphériques connectés doivent correspondre au projet de contrôleur enregistré.

8440-2050 Compatible avec les applications easYgen-3200, notamment les fonctionnements isolés, en parallèle sur îlot, en parallèle sur le réseau et en parallèle sur le réseau pour plusieurs unités. La configuration des disjoncteurs, le nombre de générateurs, le réseau de partage de charge, les paramètres de protection et la séquence de fonctionnement de l'installation doivent être adaptés à l'installation réelle.

8440-2050 Cette référence a remplacé l'ancienne référence 8440-1923 lorsque Woodward a adopté un écran couleur pour l'easYgen-3200. Les fichiers de configuration peuvent partager des paramètres communs, mais les paramètres nouvellement introduits ou supprimés doivent être vérifiés et mis à jour manuellement.

8440-2050 Il est nécessaire de confirmer la référence complète de la pièce, le boîtier P1, les entrées CT 5 A, le montage sur panneau, le câblage des connecteurs, la révision matérielle, le micrologiciel, le fichier de configuration et la topologie de partage de charge. La compatibilité doit être vérifiée avant tout transfert de configuration ou mise sous tension du groupe électrogène.
