Vibro-mètre RLC16 200-570-000-012

RLC16 200-570-000-012

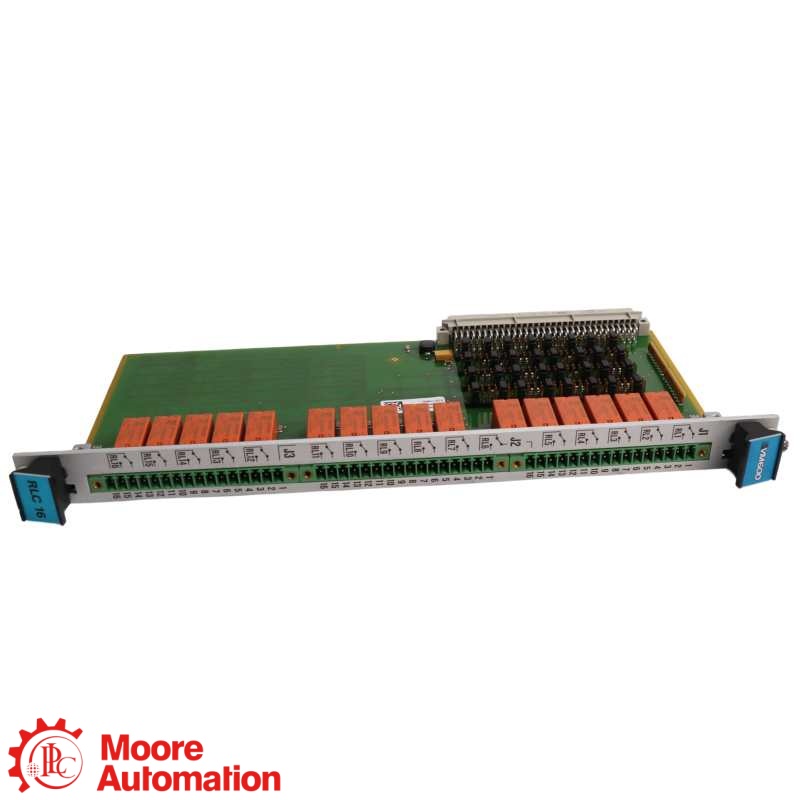

Le RLC16 200-570-000-012 Il s'agit d'une carte relais Meggitt Vibro-Meter VM600 équipée de 16 relais inverseurs. Avant tout remplacement, veuillez vérifier la référence exacte (PNR), la version matérielle, le type de rack, les cavaliers d'état des relais, le câblage des bornes et les charges nominales.

HAUTEUR262 mm (6U)
LARGEUR20 mm
PROFONDEUR125 mm
POIDS0,30 kg environ.
FABRICANTvibromètre Meggitt
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
CERTIFICATION ISOProduit certifié ISO
VÉRIFICATION● Photos et vidéos du produit fournies sur demande
DEMANDER UN DEVIS
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
VIBROMÈTRE ● Carte relais RLC16
Vibromètre RLC16

RLC16 200-570-000-012

200-570-000-012 · VERSION STANDARD

Le PNR RLC16 exact, la version matérielle et la configuration du rack doivent être vérifiés.

RÔLE DU MODULE
RLC16 200-570-000-012 Il s'agit d'une carte relais Meggitt Vibro-Meter VM600 avec 16 relais inverseurs pour des sorties d'alarme de protection de machines supplémentaires.
NOTE DE CONFIGURATION
Pour RLC16 200-570-000-012, confirmez le PNR complet, la version matérielle, l'emplacement de rack arrière ABE04x ou ABE056, les cavaliers d'état du relais, le câblage des bornes et les valeurs nominales de charge avant le remplacement.
👩‍💼
VOUS VOULEZ LE MEILLEUR PRIX ?
Frida
Leader des ventes 🏆
E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275
CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

Vibromètre Meggitt ↗
Carte relais RLC16

Aperçu des données d'ingénierie

Cliquez sur « + » pour afficher plus de spécifications.

HAUTEUR262 mm (6U)
LARGEUR20 mm
PROFONDEUR125 mm
POIDS0,30 kg environ.
Données de référence officielles de la gamme de vibromètres Meggitt.
Vérification officielle du produitVérifiez la référence de commande complète RLC16 200-570-000-012, y compris le PNR, la version matérielle, le type de rack, les cavaliers d'état du relais, les valeurs nominales des contacts, le câblage des bornes et la documentation du système installé avant remplacement.
INFORMATIONS GÉNÉRALES−
Marque / gamme de produitsVibromètre Meggitt
Numéro de commandeRLC16 200-570-000-012
Type de produitCarte relais VM600 avec 16 relais inverseurs
Famille de systèmesRLC16 / VM600
Rôle du moduleCarte d'extension de relais optionnelle pour les systèmes de protection des machines VM600
Caractéristiques du relaisLe PNR RLC16 exact, la version matérielle et la configuration du rack doivent être vérifiés.
Température de fonctionnement−25 à +65 °C
température de stockage−40 à +85 °C
Humidité de fonctionnement0 à 90 % sans condensation
Alimentation électrique+5 VCC depuis le rack VM600 ; 40 mA par relais
Données physiques et environnementales+
Hauteur / largeur / profondeur262 × 20 × 125 mm
Température de fonctionnementTempérature de fonctionnement : −25 à +65 °C ; température de stockage : −40 à +85 °C
Poids / humidité0,30 kg environ ; humidité relative de 0 à 95 % sans condensation au stockage
Intégration des relais et des racks+
Rôle du moduleCarte d'extension de relais optionnelle pour les systèmes de protection des machines VM600
racks compatiblesVM600 ABE04x ou ABE056
Dispositif de relais16 relais ; chacun comporte des contacts COM, NC et NO
connexions externesConnecteurs à bornes à vis J1, J2 et J3 à l'arrière du rack
sélection de l'état du relaisNormalement alimenté ou normalement hors tension, sélectionnable par cavalier
Commande et cycle de vie+
La fiche technique officielle Meggitt DS 268-081 indique la référence standard RLC16 PNR 200-570-000-1Hh ; Hh correspond à la version matérielle. Vérifiez la version exacte installée avant tout remplacement.
FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que RLC16 200-570-000-012?+

RLC16 200-570-000-012 Il s'agit d'une carte relais VM600 fournissant 16 sorties de relais inverseurs pour les applications de protection des machines.

Combien de relais sont fournis par RLC16 200-570-000-012?+

RLC16 200-570-000-012 il comporte 16 relais, chacun avec des contacts COM, NC et NO.

Que doit confirmer le code de commande complet pour RLC16 200-570-000-012?+

RLC16 200-570-000-012 nécessite que le PNR complet, y compris le suffixe de version matérielle Hh, corresponde à la carte installée.

Quelle compatibilité de rack s'applique à RLC16 200-570-000-012?+

RLC16 200-570-000-012 est installé à l'arrière d'un rack VM600 ABE04x ou ABE056 et se connecte au fond de panier.

Quelles connexions doivent être vérifiées pour RLC16 200-570-000-012?+

RLC16 200-570-000-012 nécessite la confirmation du câblage des bornes J1, J2 et J3, des charges des relais et de l'état du relais sélectionné par cavalier.

Peut RLC16 200-570-000-012 être remplacée par une carte d'apparence similaire ?+

RLC16 200-570-000-012 ne doit pas être remplacé tant que le PNR complet, le type de rack, les valeurs nominales des contacts, le câblage des bornes et la configuration de l'état du relais n'ont pas été vérifiés.

Quelles informations doivent être fournies lors de la commande ? RLC16 200-570-000-012?+

RLC16 200-570-000-012 La commande doit comporter le numéro PNR complet, des photos de la plaque signalétique, le type de rack, la version du matériel, le câblage du relais et les exigences de charge.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez communiquer le code de commande complet, le rack installé, les versions des modules, le câblage de communication et les détails de l'application afin de vérifier la compatibilité, la disponibilité et les délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE DE DONNÉES

Fiche technique officielle pour
RLC16 200-570-000-012

Meggitt DS 268-081 identifie RLC16 200-570-000-012 comme une carte relais VM600 PNR de version standard avec suffixe de version matérielle 12.

Vibromètre Meggitt RLC16

Le document officiel Meggitt DS 268-081 couvre la carte relais VM600 RLC16, ses caractéristiques de relais, son installation en rack, ses limites environnementales et sa structure de commande.

TÉLÉCHARGER LA DOCUMENTATION OFFICIELLE

Contactez-nous pour obtenir de l'aide

Veuillez nous indiquer le modèle complet, la quantité et votre question technique ou relative à l'achat.

L'identité et les spécifications du produit sont basées sur le document officiel Meggitt DS 268-081 ; vérifiez le numéro PNR exact et la version du matériel avant tout remplacement.

IDENTIFICATION DU MODÈLE RLC16

Structure du RLC16 200-570-000-012

Vibromètre Meggitt est la gamme de produits ; RLC16 identifie la carte VM600 à 16 relais ; et RLC16 200-570-000-012 constitue le document de référence complet fourni pour la correspondance avec le système installé.

Vibromètre Meggitt · GAMME DE PRODUITS
Carte relais RLC16Système de protection des machines VM600 · FAMILLE DE MODULES
NUMÉRO DE COMMANDE

RLC16 · 200-570-000-012

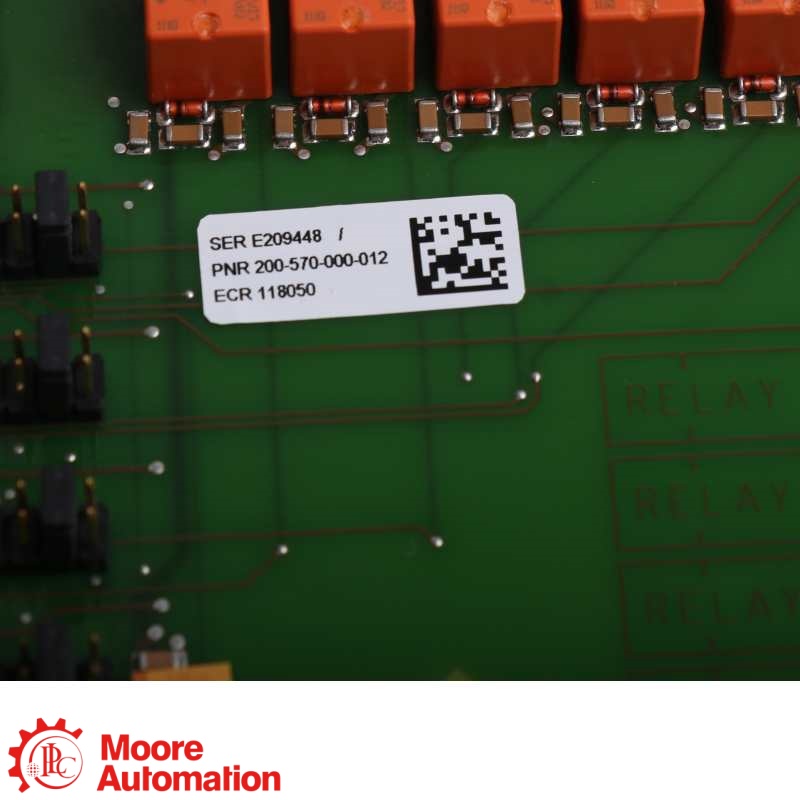

RLC16 désigne la carte à 16 relais ; 200-570-000 identifie la famille de produits de version standard ; 12 est le suffixe de version matérielle Hh.

FONCTION DE LA CARTE

16 relais inverseurs · bornes à vis

Le RLC16 s'installe à l'arrière d'un rack VM600 ABE04x ou ABE056 et fournit des contacts COM, NC et NO pour chaque relais.

CLASSEMENTS OFFICIELS

250 V CA · 5 A CA · Pouvoir de coupure maximal de 1250 VA

L'état du relais (normalement activé ou désactivé) est déterminé par le cavalier. Vérifiez le rack, le câblage, les charges et la version du matériel installé.

Vérification de compatibilité : avant le remplacement, vérifiez le PNR complet 200-570-000-012, la version matérielle, le rack ABE04x ou ABE056, les cavaliers d'état du relais, le câblage des bornes et les valeurs nominales de charge.
DOMAINES D'APPLICATION

Carte mentale de l'application pour RLC16 200-570-000-012

Relais de protection des machines16 sorties de relais inverseurs pour alarmes et logique d'arrêt
Installation en rack VM600Installez-le à l'arrière de l'ABE04x ou de l'ABE056 et vérifiez la compatibilité avec le fond de panier.
CENTRE D'APPLICATIONSRLC16 200-570-000-012Carte d'extension VM600 à 16 relais
Connexions à bornes à visJ1, J2 et J3 exposent les contacts COM, NC et NO du relais
Vérification du remplacementVeuillez confirmer le numéro PNR 200-570-000-012, la version matérielle, le type de rack, les cavaliers, le câblage des bornes et les valeurs nominales de charge.
