Description - Module CPU

UR 9UH

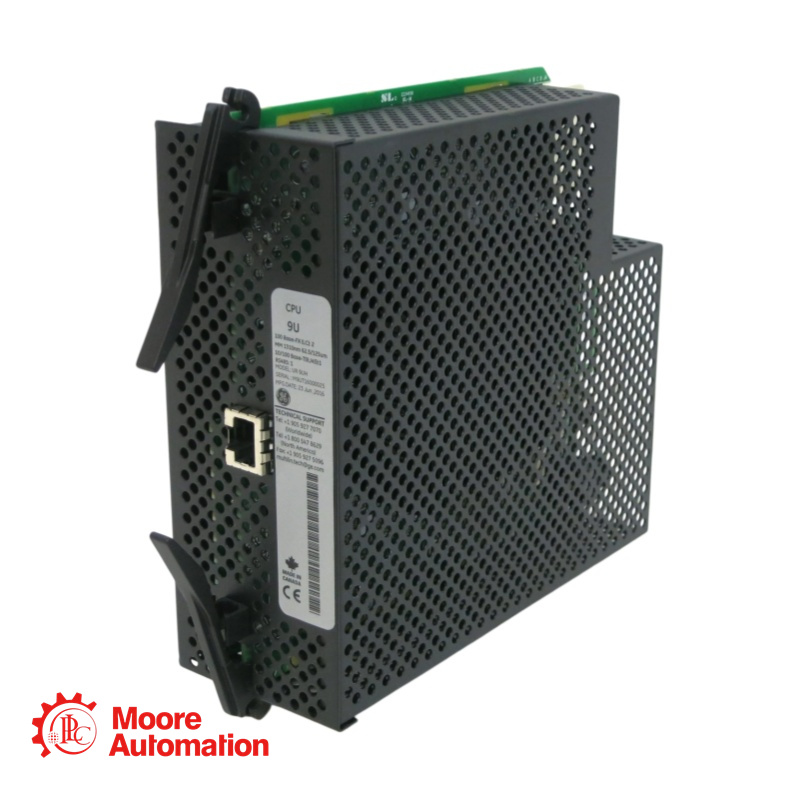

Le GE Multilin UR 9UH (ou UR-9UH) est un module CPU destiné à la gamme de relais universels. Il est couramment utilisé dans les relais de gestion de générateurs G60. Ce module assure la gestion des données, la communication et les fonctions de protection des relais, et dispose d'interfaces RS485 et Ethernet (100BaseFx/100BaseT).

Paramètre - Module CPU

UR 9UH

Type de produit : Module CPU
Compatibilité : Relais universels GE Multilin série UR
Ports de communication : Ethernet 10/100Base-T (RJ45), série RS485, fibre optique 100Base-FX
Protocoles pris en charge : IEC 61850, DNP3, Modbus, IEEE C37.118
Temps de réponse :< 5 ms
Température de fonctionnement : -40 °C à +70 °C
Température de stockage : -40 °C à +85 °C

FAQ - Module CPU

UR 9UH

Q : Quel est le rôle du UR 9UH dans un système de protection de générateur G60 ?
L'UR-9UH est l'unité centrale de traitement de la plateforme Universal Relay (UR). Elle exécute les algorithmes de protection, gère la logique de contrôle en temps réel et assure la communication de données entre le relais et le système SCADA/DCS. Elle traite les signaux des modules CT/VT et déclenche les commandes de déclenchement selon la logique configurée, garantissant ainsi des temps de réponse inférieurs au cycle en cas de défaut du générateur.

Q : Le UR 9UH est-il compatible avec les anciens modules CT/VT ou d'autres matériels de la série UR ?
Il s'agit d'un point crucial d'ordre technique. Le UR-9UH fait partie de la nouvelle génération de matériel UR. Il est uniquement compatible avec les modules CT/VT les plus récents (codes de commande 8F à 8R), généralement reconnaissables à leur étiquette bleue. Toute tentative d'utilisation d'un processeur UR-9UH avec un module CT/VT d'ancienne génération (par exemple, 8A à 8D) entraînera un dysfonctionnement du relais et l'affichage d'une erreur de compatibilité matérielle ou d'une erreur DSP.

Q : Quelles interfaces de communication sont disponibles et quels protocoles sont pris en charge pour l'intégration ?
L'UR 9UH dispose d'une gamme complète d'interfaces de communication, notamment :
1 port série RS485 (Modbus RTU/DNP3)
2 ports Ethernet à fibre optique multimode LC 100BaseFX
1 port Ethernet cuivre RJ45 100BaseT
Il prend en charge les protocoles standards essentiels à l'intégration des réseaux électriques : IEC 61850 (éd. 1 et 2), DNP3 (série et TCP/IP), Modbus RTU/TCP et IEEE C37.118 pour les synchrophaseurs. Ses multiples ports fibre optique permettent des topologies de réseau redondantes (par exemple, PRP/HSR) afin de garantir une communication sans interruption dans les sous-stations critiques.

Q : Quelles sont les tolérances environnementales pour ce module ?
Le contrôleur UR 9UH est conçu pour les environnements difficiles des sous-stations et des installations industrielles. Certifié conforme aux normes IEEE 1613 et IEC 60255, il fonctionne de manière fiable dans une plage de températures allant de -40 °C à +70 °C (-40 °F à +158 °F). Cette large plage de températures garantit la stabilité du processeur, même dans les armoires relais extérieures non chauffées ou les salles de générateurs à haute température.

Comparaison de modèles - Module CPU

Fonctionnalité

UR-9UH

Processeur hérité (par exemple, 9C, 9D)

Indicateur d'étiquette

Blue Label (Nouvelle Génération)

Étiquette rouge/blanche (ancienne génération)

Compatibilité du firmware

Version 4.0x et supérieures

V3.4x et versions antérieures

Compatibilité des modules CT/VT

Série 8F-8R uniquement (diagnostics améliorés)

Séries 8A à 8D uniquement

Options Ethernet

100BaseFX (Fibre LC) + 100BaseT (RJ45)

10BaseF (Fiber ST) / 10BaseT

Capacité de commutation gérée

Compatible avec le processeur 9S (option de commutation gérée)

Non pris en charge

Support IEC 61850 Ed. 2

Oui (selon le firmware)

Limité/Non

Évaluation environnementale

-40°C à +70°C

Généralement de 0°C à +60°C (varie selon le modèle)
