Description - Module de communication

UR 7KH

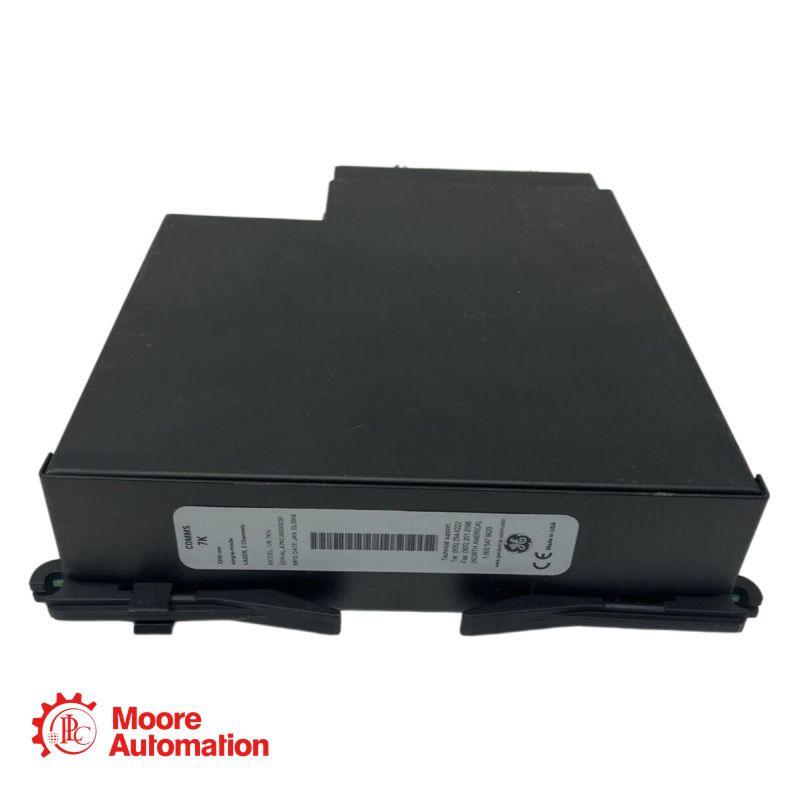

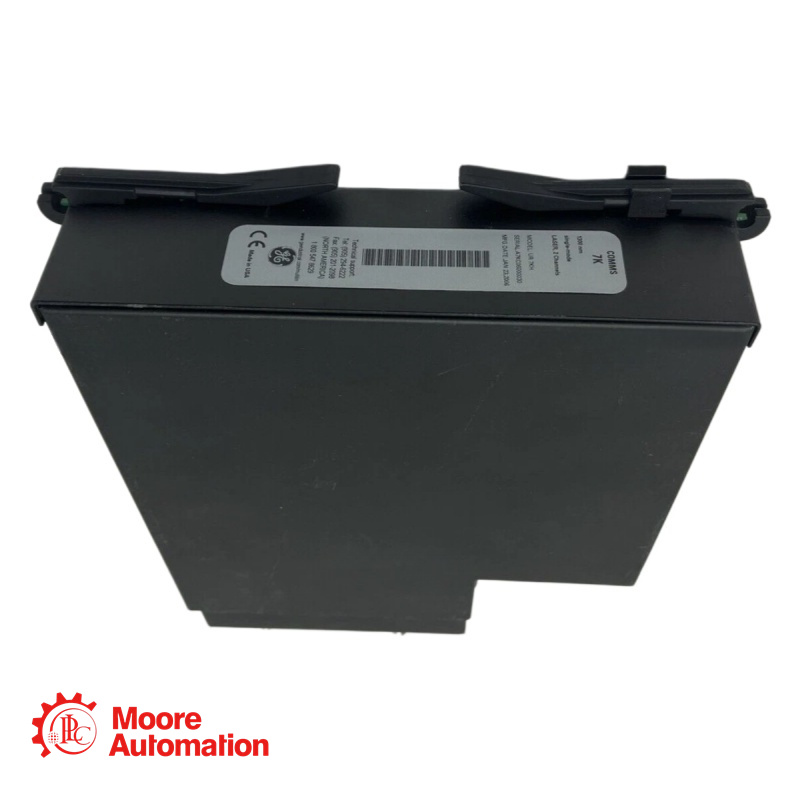

Le module de communication UR-7KH de General Electric Multilin est conçu pour être installé dans la gamme de relais universels. Il permet la communication entre relais de la même gamme, remplaçant ainsi le câblage cuivre traditionnel, particulièrement coûteux. Cette version du module offre au relais deux canaux de communication laser monomodes de 1 300 nm.

Les canaux de communication du module permettent un transfert d'informations rapide et sécurisé. Le relais surveille les canaux du système et vérifie son état de fonctionnement. Les données de diagnostic peuvent être affichées, analysées et exportées dans EnerVista UR, le logiciel de référence de Multilin, compatible avec la gamme de relais universels.

Paramètre - Module de communication

UR 7KH

Nombre de canaux : 2 canaux

Type de fibre : monomode

Longueur d'onde : 1300 nm

Type de connecteur : Connecteurs de type ST

FAQ - Module de communication

UR 7KH

Q : Quelles sont les caractéristiques de communication des relais universels UR-7KH Multilin GE série UR ?
A : Le module UR-7KH est un module de communication destiné aux relais universels Multilin. Il s'agit de la variante 7K des modules de communication de type 7. Toutes les variantes ne sont pas disponibles pour un même relais universel. Il est important de consulter les options de commande proposées pour chaque relais universel Multilin afin d'avoir une vue d'ensemble des options disponibles. Par exemple, le module UR-7KH peut être utilisé dans le système de protection de transformateur T60. Le chapitre 2 du catalogue de produits T60 contient des tableaux de codes de commande spécifiques indiquant les modules de communication de type 7 compatibles avec le système de relais. Le code de commande 7K indique un module monomode à deux canaux avec une longueur d'onde laser de 1300 nm. Les modules de communication 7K sont configurés de la même manière que les modules 73, 72 et le module laser à fibre 7D, avec deux canaux. Le premier canal est orienté verticalement au-dessus du second. Le premier canal comporte une section Tx1 et une section Rx1, et le deuxième canal comporte une option Tx2 et une option Rx2 au sein du module à fibre laser.

Comparaison de modèles - Module de communication

Fonctionnalité

UR-7KH

UR-7H

UR-7J

Chaînes

2 canaux

2 Chaînes

2 canaux

Type de fibre

Mode unique

Multimode

Mode unique

Émetteur

LASER

DIRIGÉ

ELED

Longueur d'onde

1300 nm

820 nm

1300 nm

Distance typique

Longue distance (jusqu'à plus de 30 km)

Courte distance (jusqu'à 2 km)

Moyenne distance (jusqu'à 15 km)

Connecteur

Type ST

Type ST

Type ST
