Relais universel GE UR 4DH

Comment puis-je obtenir un prix ?

UR 4DH

Directeur des ventes:Frida
◆Téléphone/WhatsApp:+86 15359408275
◆E-mail:ventes5@mooreplc.com

Description - Relais universel

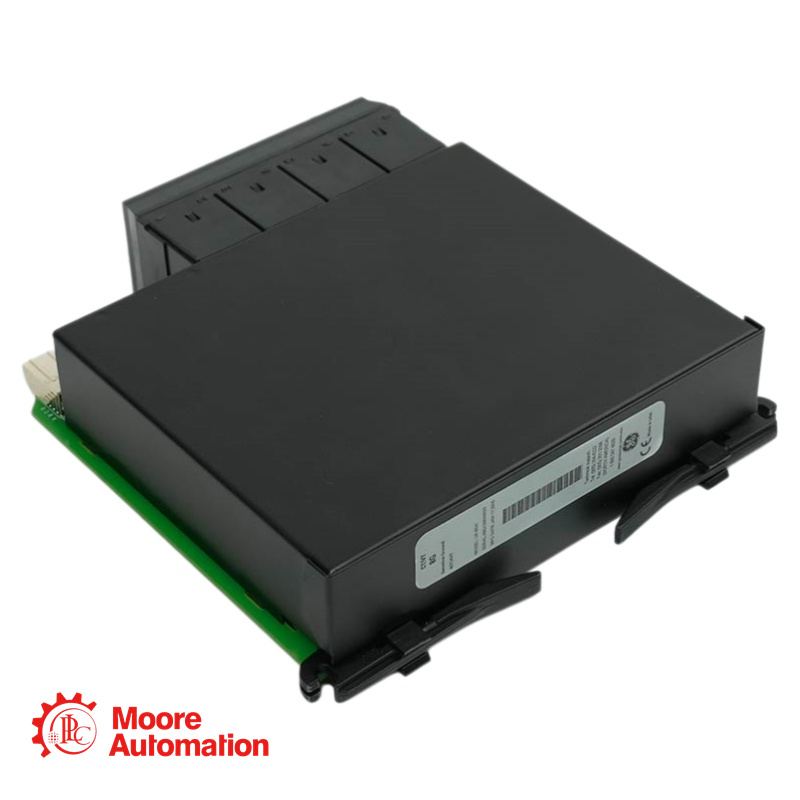

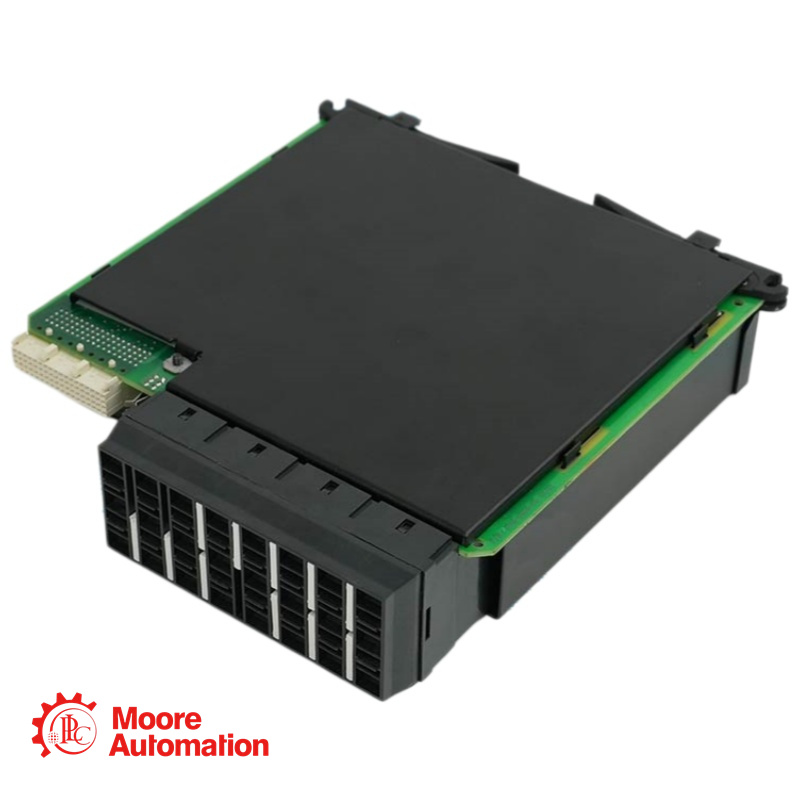

UR 4DH

Doté de communications E/S numériques et d'une gamme d'entrées et de sorties numériques, le module UR-4DH UR de General Electric Multilin est un outil précieux pour réduire les coûts d'installation élevés et les connexions superflues.

Le T60 est compatible avec un matériel évolutif, permettant aux utilisateurs de mettre à niveau leurs modules grâce à la façade articulée qui donne accès au compartiment des modules. Après avoir retiré la vis qui maintient normalement la façade fermée, les utilisateurs peuvent retirer les modules en appuyant sur les ergots de fixation, puis en faisant glisser délicatement le module vers l'extérieur. Il est important de noter l'emplacement de l'ancien module, car les modules ne peuvent être remplacés que par des modules de même type.

Les communications d'E/S numériques fournies par le module permettent au relais de communiquer numériquement avec d'autres relais et équipements de sous-station, éliminant ainsi le besoin de connexions et de méthodes de communication auxiliaires. Cette communication, à la fois rapide et sécurisée, renforce la cybersécurité globale de l'unité sans impacter le débit de communication. Grâce à l'intégration de nombreuses fonctionnalités dans une unité compacte, la gamme de relais universels permet de réduire les coûts pour l'utilisateur sur le long terme.

Le module fournit des sorties numériques, notamment des sorties de type Form-A à déclenchement et à verrouillage par relais statique, ainsi que des sorties Form-C.

Paramètre - Relais universel

UR 4DH

Sorties numériques : jusqu’à 64 sorties
Vitesse d'activation de la sortie :< 4 ms (pour les sorties à déclenchement de type A)
Plage de tension d'entrée : 24-250 V CC / 24-250 V CA
Courant nominal de sortie : 7 A à 250 V CA/CC
Protocole de communication : Bus UR interne
Logiciel de configuration : EnerVista UR
Température de fonctionnement : -40 °C à +70 °C (-40 °F à +158 °F)
Température de stockage : -40 °C à +85 °C (-40 °F à +185 °F)
Humidité : 5 % à 95 % sans condensation

FAQ - Relais universel

UR 4DH

Q : Quel rôle joue un module d'E/S GE UR-4DH dans la série Multilin UR de systèmes de relais universels ?

Le module d'E/S numériques multivoies A:A UR-4DH peut fournir au relais universel jusqu'à 96 entrées de contact. La tension admissible pour ces entrées est de 250 V (tension du réseau). En plus de ces entrées, le module d'E/S numériques fournit au relais jusqu'à 64 sorties de contact. Ces sorties servent à commander ou à surveiller des équipements auxiliaires dans des applications de protection. Les cartes numériques incluses dans le module d'E/S peuvent varier : Form-A, Form-C, à verrouillage, Fast Form-C ou relais statique (SSR). Ces cartes diffèrent selon qu'elles intègrent une surveillance du courant, une tension continue ou des entrées isolées. Les entrées isolées sont dotées d'une fonction de rodage automatique. Si les sorties numériques du module d'E/S sont à verrouillage mécanique, elles permettent de réaliser des applications d'interverrouillage stables, remplaçant ainsi les relais de verrouillage et les interrupteurs mécaniques. Si le module d'E/S est de type A, alors les sorties numériques ont des vitesses d'activation inférieures à 4 ms en contacts humides ou secs.

Comparaison de modèles - Relais universel

Fonctionnalité

UR-4DH (E/S numériques standard)

UR-6DH (E/S numériques améliorées)

UR-8BV (E/S haute densité)

Fonction principale

Extension d'E/S numériques à usage général

E/S numériques haute densité avec entrées de contact étendues

Densité d'E/S maximale pour l'automatisation des sous-stations à grande échelle

Entrées maximales typiques

Entrées de contact configurables (jusqu'à 96 dans le système)

16 entrées de contact (Formulaire C)

Jusqu'à 120 entrées de contact (niveau système)

Sorties maximales typiques

Jusqu'à 64 sorties configurables

Limité/Variable selon la configuration

Jusqu'à 72 sorties de contact (niveau système)

Types de sortie pris en charge

Verrouillage Form-A, Form-C, SSR

Formulaire C (standard)

Formulaire A, Formulaire C, Formulaire C rapide, SSR, Verrouillage

Temps de réponse (sortie)

<4 ms (Formulaire A, seuil de déclenchement)

Standard

<4 ms (Forme A)

Plage de tension d'entrée

24-250 V CC / 24-250 V CA

Variable (selon la configuration du module)

Jusqu'à 250 V CA/CC

Évaluation environnementale

-40°C à +70°C

-40°C à +70°C (valeur typique pour la série UR)

-40°C à +70°C (valeur typique pour la série UR)
