TC-505-01-6M0 ICS Triplex - Câble de connexion E/S

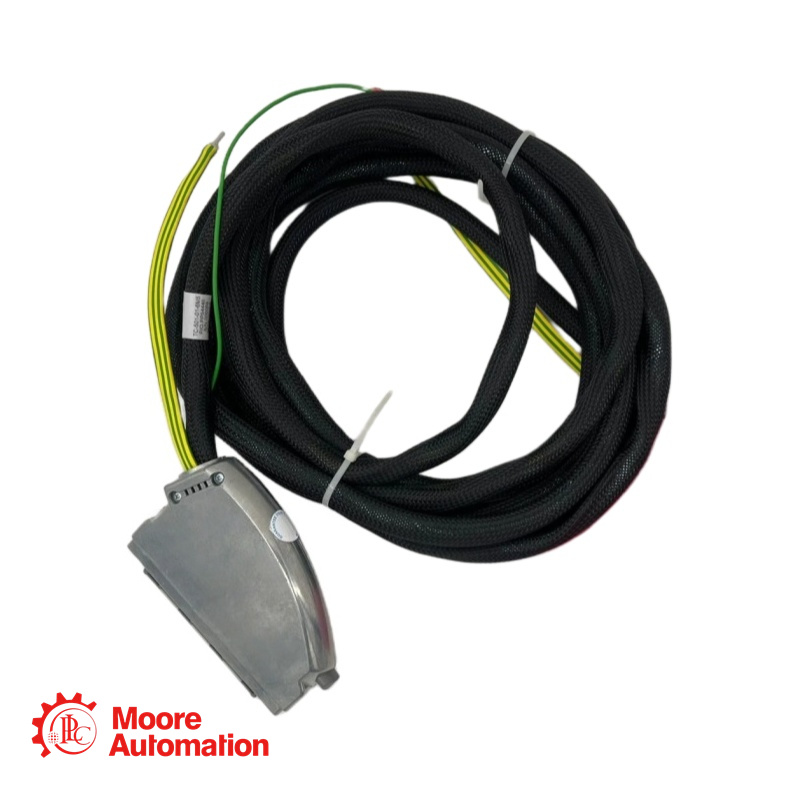

TC-505-01-6M0 Câble de connexion

Câble SmartSlot d'E/S interne de 6 mètres pour la connexion d'un module de sortie numérique ou analogique Trusted TMR à un ensemble de terminaison de terrain (FTA). Conçu pour l'affectation à distance des emplacements dans une architecture à chaud au sein d'environnements Trusted SIS.

TC-505-01-6M0 Caractéristiques

Référence : TC-505-01-6M0
Série : Câbles SmartSlot d'E/S fiables
Manuel de référence : ICSTT-RM313 (PD-TC500)
Longueur du câble : 6,0 mètres (19,7 pieds)
Canaux pris en charge : 40 canaux (TMR)
Application : Sortie interne SmartSlot, module vers FTA
Type de module : Sortie numérique 24/120 Vcc, sortie analogique
Compatible avec le remplacement à chaud : Oui (attribution d’emplacement à distance via SmartSlot)
Construction du câble : multiconducteur avec blindage intégral, câblage d’alimentation intégré
Longueur maximale recommandée 15 m (conformément aux directives relatives aux câbles d'E/S de confiance)

TC-505-01-6M0 FAQ

Q : Ce câble transporte-t-il l'énergie électrique ?
R : Oui, comme les câbles de sortie Companion Slot, le TC-505 intègre le câblage pour les signaux de sortie et la distribution de l'alimentation sur le terrain. Cela inclut les connexions pour l'alimentation et le retour de l'alimentation sur le terrain, ainsi que la référence 0 V, nécessaires au module pour mesurer avec précision la tension de sortie.

Q : Puis-je utiliser ce câble si le décodeur FTA est situé dans une armoire distante différente ?
R : Non. Le TC-505 est désigné comme un câble interne.

Q : Que signifie « -01 » dans la référence de la pièce ?
A : Les suffixes d'isolation standard des câbles d'E/S Trusted sont « -02 » (faible dégagement de fumée, sans halogène, ignifuge selon la norme IEC 60332-3 Cat A) et « -03 » (certifié UL).
