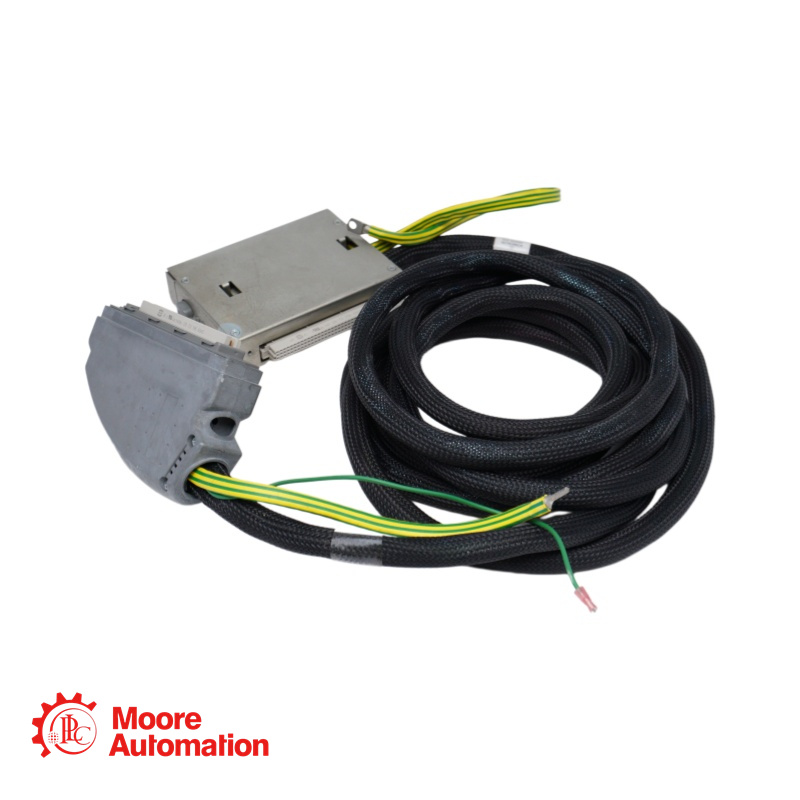

TC-205-01 ICS Triplex - Câble de connexion E/S

TC-205-01 Câble d'alimentation du ventilateur

Câble de sortie numérique ou analogique 24 Vcc/120 Vcc pré-assemblé pour le raccordement d'un module de sortie Trusted TMR à un module de terminaison de terrain (FTA) interne. Disponible avec une gaine certifiée LSZH (-02) ou UL (-03), et en longueurs personnalisées par incréments de 0,5 m.

TC-205-01 Caractéristiques

Type de câble : Emplacement compagnon E/S, type TC-205
Fonction : Connexion de sortie 40 canaux d'un module Trusted vers un FTA interne.
Environnement d'application : Usage interne uniquement. Terminé dans le même boîtier ou un boîtier adjacent.
Compatibilité de tension : Conçu pour les modules de sortie numériques ou analogiques 24 Vcc et 120 Vcc.
Configuration physique : Trois câbles multiconducteurs groupés (signal, retour d'alimentation sur le terrain, alimentation sur le terrain).
Connecteurs (côté châssis) : 2 x 96 broches de type « C » dans un capot double largeur.
Connecteurs (extrémité FTA) : 1 x 96 broches type 'R', 1 x 5 broches BLZF, 1 x fiche AMP 6 broches.
Dénudage du câble : 1,5 m dénudé aux deux extrémités, recouvert d’une gaine en nylon Rilgain.

TC-205-01 FAQ

Q : Quel est le rôle des câbles supplémentaires dans l'ensemble TC-205 ?
A : Contrairement aux câbles d'entrée simples, le TC-205 utilise trois câbles multiconducteurs. Le câble principal achemine 40 canaux de signaux de sortie vers l'analyseur de terrain (FTA). Le câble 2 (avec un connecteur BLZF à 5 broches) gère le retour d'alimentation sur le terrain, tandis que le câble 3 (avec une prise AMP à 6 broches) alimente l'appareil depuis un module T8290 ou T8297. Un câblage de référence 0 V correct est indispensable pour que le module puisse mesurer avec précision sa tension de sortie.

Q : Puis-je utiliser ce câble si le FTA se trouve dans une baie d'armoire différente ?
R : Non. Le câble TC-205 est un câble interne, conçu pour les connexions au sein d'une même armoire ou d'armoires adjacentes. Si le FTA se trouve dans une armoire séparée et distante, vous devez utiliser le câble TC-207 (externe), qui offre des protections supplémentaires pour le passage entre armoires.

Q : Que se passe-t-il si j'ai besoin d'un câble de plus de 15 mètres ?
A : Bien que des longueurs supérieures à 15 m puissent être fabriquées sur demande, cela est déconseillé. Dépasser cette distance maximale recommandée peut entraîner des problèmes tels qu'une chute de tension importante, un décalage du signal, une diaphonie accrue et du bruit électrique, ce qui peut compromettre la fiabilité du système de sécurité.
