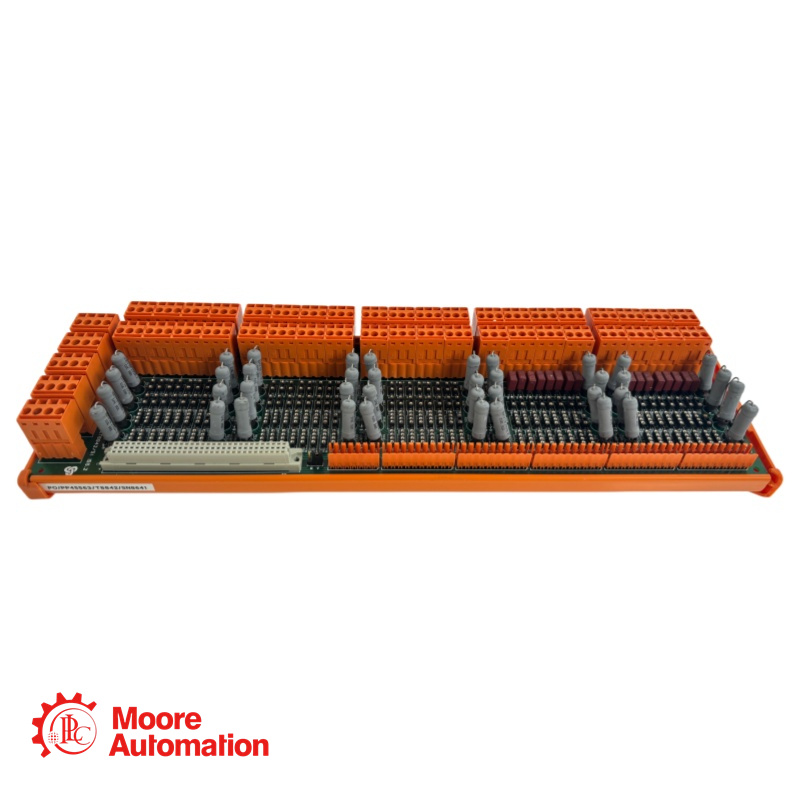

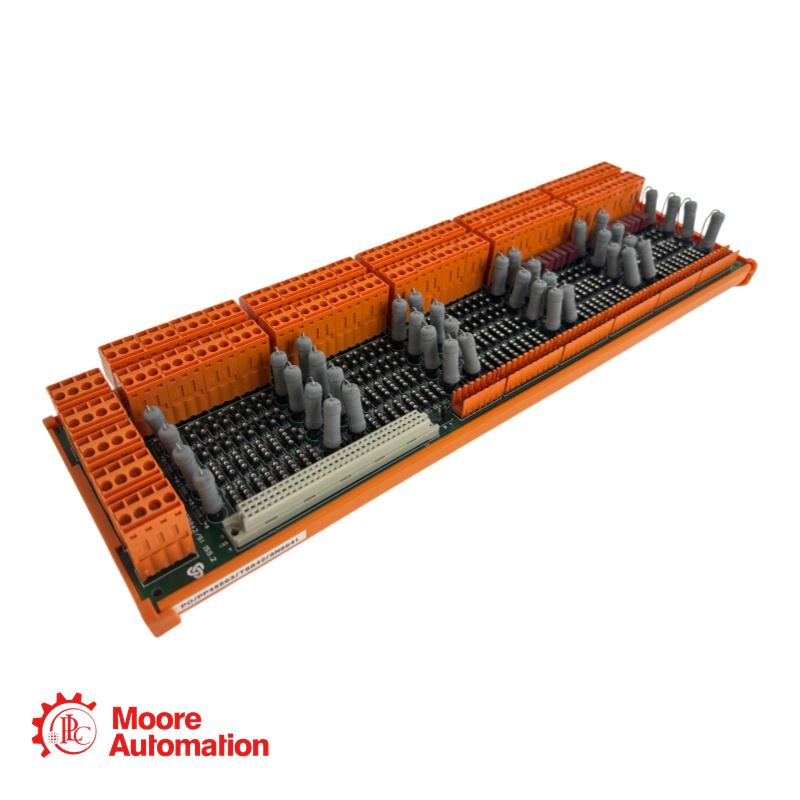

Description de T8842

Le module de terminaison de terrain polyvalent Trusted T8842 (VFTA) constitue l'interface principale entre les dispositifs de terrain pour la détection et l'extinction d'incendie et de gaz et le module d'interface de zone Trusted TMR T8448. Il comprend 40 canaux configurables individuellement, organisés en cinq groupes d'alimentation de huit. Chaque canal prend en charge divers signaux d'entrée analogiques ou numériques et des sorties numériques jusqu'à 40 V CC. Il est protégé par un fusible d'alimentation de terrain de 315 mA et un fusible de signal d'entrée de 50 mA. Le module accepte deux alimentations 24 V CC par groupe et est conçu pour un montage sur rails DIN standard TS32 ou TS35.

Paramètre

Plage de tension (alimentation externe) : 18 à 28 V CC
Courant maximal (alimentation externe) : 2,52 A par groupe d'alimentation
Courant de fonctionnement recommandé : 220 mA par canal
Consommation électrique (alimentation externe) : 9 W maximum
Plage de signal d'entrée : 0-20 mA
Décharge électrostatique dans l'air : 15 kV
Décharge par contact : 8 kV
Champs rayonnés : 10 V/m, de 27 MHz à 500 MHz
Transitoires et surtensions : 2 kV, 2,5 kHz pendant 60 secondes

FAQ

À quoi sert le fusible de 50 mA sur chaque canal d'entrée ?
A : Le fusible de 50 mA est spécifiquement placé en série avec le signal d'entrée (0-20 mA) afin de limiter le courant traversant la résistance de détection de précision de 250 Ω. Ceci protège la résistance et l'électronique d'entrée en aval contre tout dommage potentiel en cas de défaillance d'un appareil de terrain ou de défaut de câblage provoquant un courant excessif. La tension aux bornes de cette résistance de 250 Ω est mesurée par le module T8448 pour déterminer l'état de l'appareil de terrain.

Comment les deux alimentations CC 24 V sont-elles configurées au sein du VFTA ?
A : Chacun des cinq groupes d'alimentation reçoit deux alimentations 24 V CC indépendantes. Ces deux alimentations sont combinées par des diodes sur le VFTA, assurant ainsi une redondance. En cas de défaillance d'une alimentation 24 V, l'autre continue d'alimenter les huit canaux du groupe sans interruption. Cette mise en commun par diodes garantit une haute disponibilité des fonctions critiques de sécurité incendie et gaz.

Quels types d'appareils de terrain sont compatibles avec le T8842 ?
A : Le T8842 est spécifiquement conçu pour les appareils de terrain à 3 fils, qu'ils soient à « absorption » ou à « apport » de courant. Cette polyvalence lui permet de s'interfacer avec une large gamme de détecteurs et d'actionneurs utilisés dans les systèmes de détection d'incendie et de gaz, y compris ceux qui nécessitent une alimentation électrique du VFTA et ceux qui génèrent leur propre signal de sortie. La configuration est gérée canal par canal.
