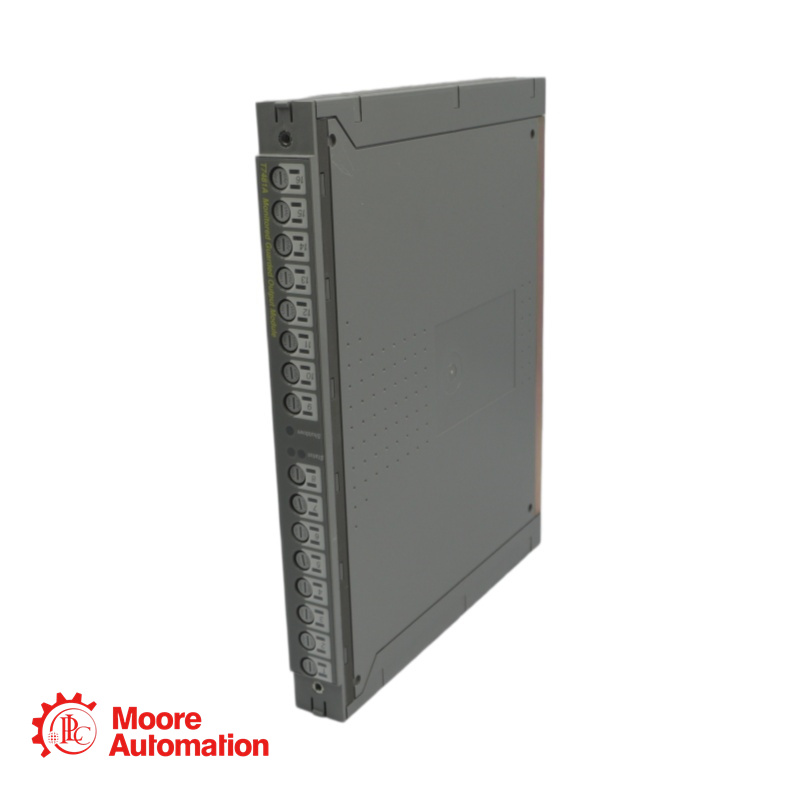

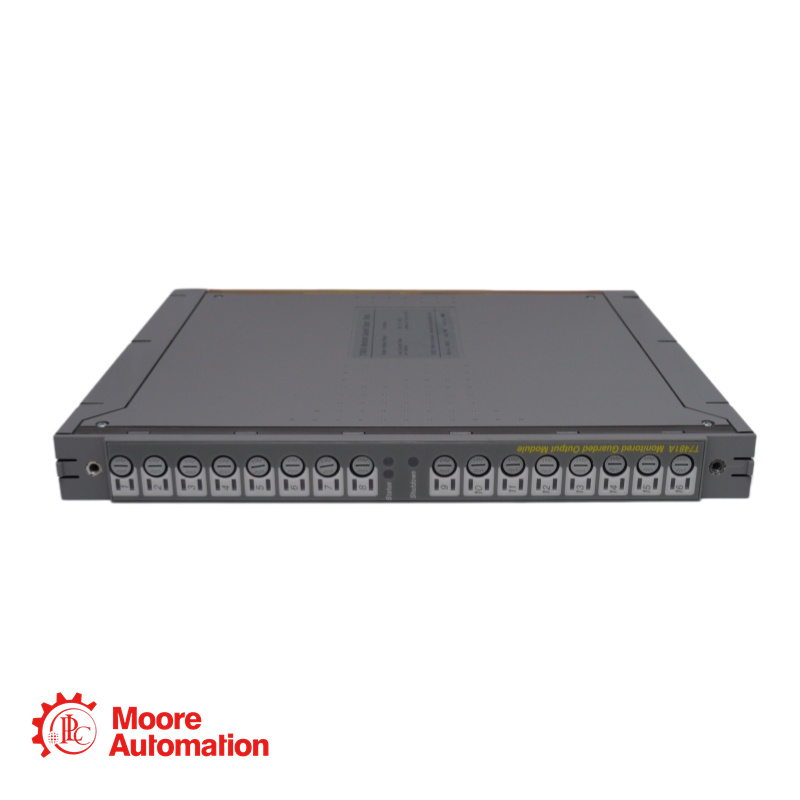

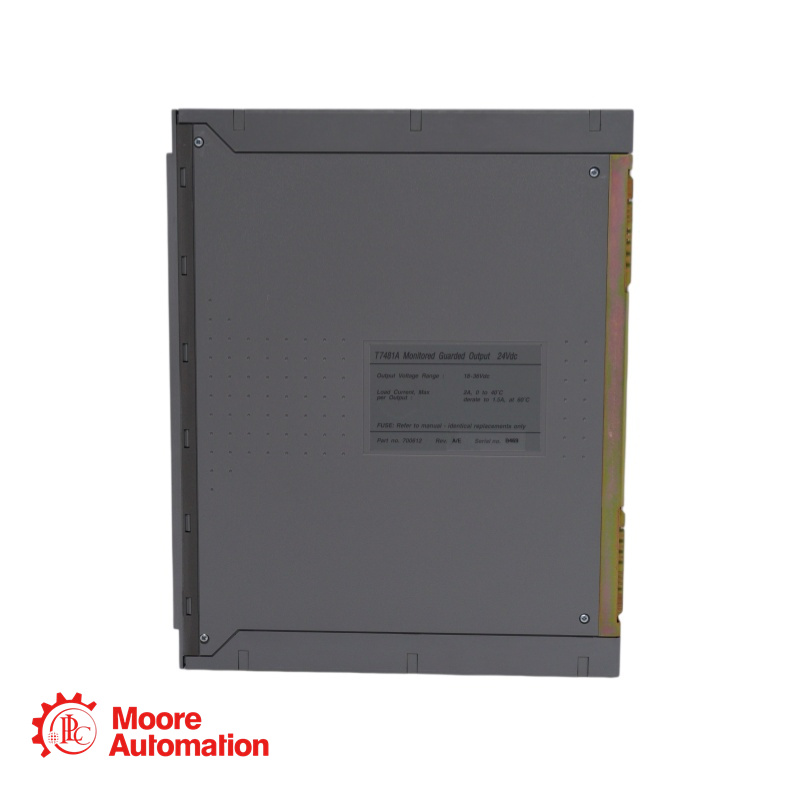

T7481 - Module de sortie surveillée et protégée ICS

Module de sortie surveillée et protégée ICS T7481

Directeur des ventes: Frida

E-mail: ventes5@mooreplc.com

Le T7481 est un module de sortie protégé et surveillé de 24 V CC conçu pour les applications critiques. Il fournit 16 sorties protégées (réparties en deux groupes de huit) avec surveillance intégrée des circuits ouverts et des courts-circuits. Sa conception à double redondance garantit qu'aucune défaillance interne ne puisse alimenter une sortie par inadvertance. Remplaçable à chaud, il prend en charge les configurations à sécurité intégrée (module unique) ou à tolérance de panne (deux modules en parallèle). Ce module est certifié TÜV classe de risque 5.

Plage de tension d'alimentation : 18 à 36 V CC
Nombre de sorties : 16 (deux groupes de 8)
Courant de charge par point (0–40 °C) : 2 A
Courant de charge par point (à 60 °C) : 1,5 A (déclassé)
Courant de charge minimal : 20 mA (5 mA pour le T7481A)
Chute de tension à l'état passant : 1,0 V (max.)
Courant de fuite à l'état hors tension (module unique) : 5 mA max.
Courant de fuite à l'état hors tension (modules doubles) : 7,5 mA max.
Courant de surtension (crête) : 3,5 A (incandescent/capacitif/inductif)
Isolation électrique : 2500 V (champ à logique)

Q : Quel est le courant de charge minimal pour le T7481 ?
A:T7481: 20 mA
T7481A : 5 mA
Si la charge est inférieure à la valeur spécifiée, le courant de fuite à l'état bloqué peut empêcher la charge de s'éteindre complètement.

Q : Puis-je utiliser un seul T7481 pour des applications critiques en matière de sécurité ?
R : Oui. Un seul module assure un fonctionnement à sécurité intégrée – toute défaillance unique entraînera la coupure de la sortie (déconnexion).

Q : Comment puis-je parvenir à la tolérance aux pannes ?
A : Connectez deux modules T7481 en parallèle et configurez-les en mode double dans l'éditeur de configuration d'E/S. Cela permet de retirer ou de remplacer un module sans interrompre la régulation de charge.

Q : Que se passe-t-il si l'alimentation électrique n'est pas connectée ?
A: Toutes les sorties du groupe concerné indiqueront un défaut de charge/fusible car le test du circuit de sortie surveille le flux de courant.
