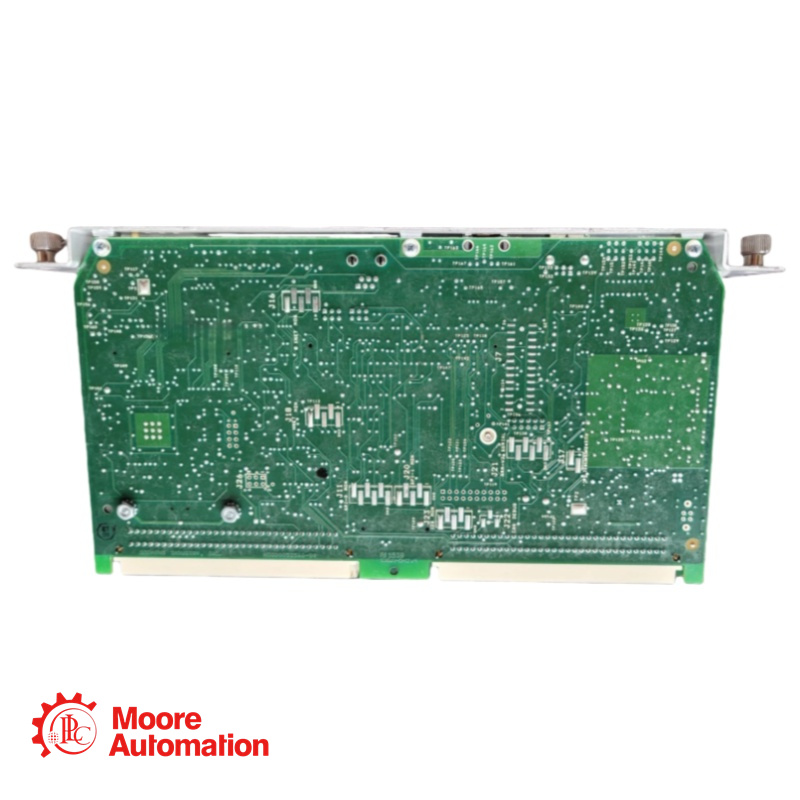

Carte réseau annulaire de 2e génération SIEMENS S54430-A2-A1

Descriptionion

Le S54430-A2-A1 Carte d'anneau de réseau de génération – la deuxième génération du modèle NRC de Siemens. La sécurité incendie est une carte réseau qui transmet des données de communication via du cuivre. lignes, ou par câble à fibre optique monomode (modèle FN2006-U1) ou multimode (modèle FN2007-U1).
Le modèle NRC utilise une configuration d'anneau « Classe X » (Style 7) pour fonctionner avec les panneaux de contrôle d'alarme incendie (FACP) du système modulaire Cerberus PRO.

Paramètres

ALIMENTATION D'ENTRÉE : 24 V ARRIÈRE
COURANT PLAN : 140 mA
BORNE À VIS (CONSOMMATION DE COURANT 24 V) : 0
Courant de plan arrière 6,2 V : 20 mA
Courant de veille 24 V : 145 mA

Plage de température pour les emplacements intérieurs secs : de 120 ± 3 °F (49 ± 2 °C) à 32 ± 3 °F (0 ± 2 °C)
humidité relative de 93+/-2% plage de température : 90+/-3°F (32+/-2°C).

Foire aux questions

Q : Quelle est la fonction principale du S54430-A2-A1 Carte d'anneau réseau de 2e génération (modèle NRC) ?
A: La carte d'anneau réseau (NRC) assure une communication pair à pair XNET entre les panneaux de contrôle d'alarme incendie modulaires Cerberus PRO, permettant de mettre en réseau jusqu'à 64 systèmes dans une seule configuration d'anneau.
Q : Quels ports de communication et de service sont disponibles ?
A : Le S54430-A2-A1 Le NRC comprend un port RJ-45, une prise moniteur RJ-11 et un port USB. Les ports USB et RJ-45 permettent le téléchargement du firmware, tandis que le port RJ-11 permet la connexion à des outils de diagnostic.
Q : Quels types de câblage et quelles distances sont pris en charge ?
A: Pour les connexions en cuivre, le S54430-A2-A1 NRC prend en charge les câbles à paires torsadées blindées ou non blindées de section minimale 22 AWG et maximale 12 AWG, avec au moins trois torsions par pied. La distance maximale supportée est de 1 006 mètres (3 300 pieds) par paire entre les cartes, selon le type de câble.
