Module de freinage Siemens 6SL3300-1AE32-5AA0 SINAMICS S120

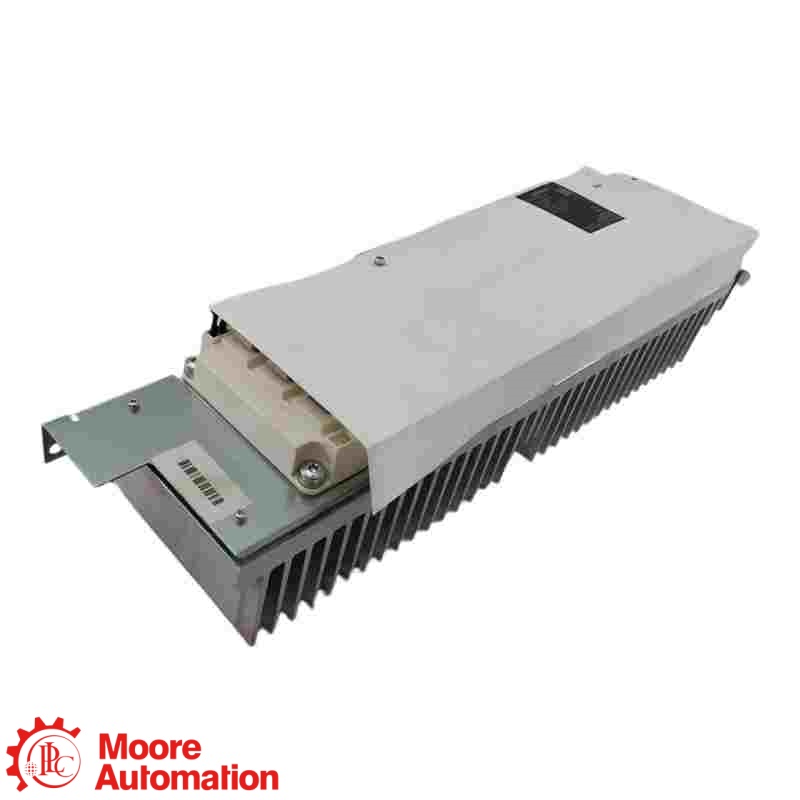

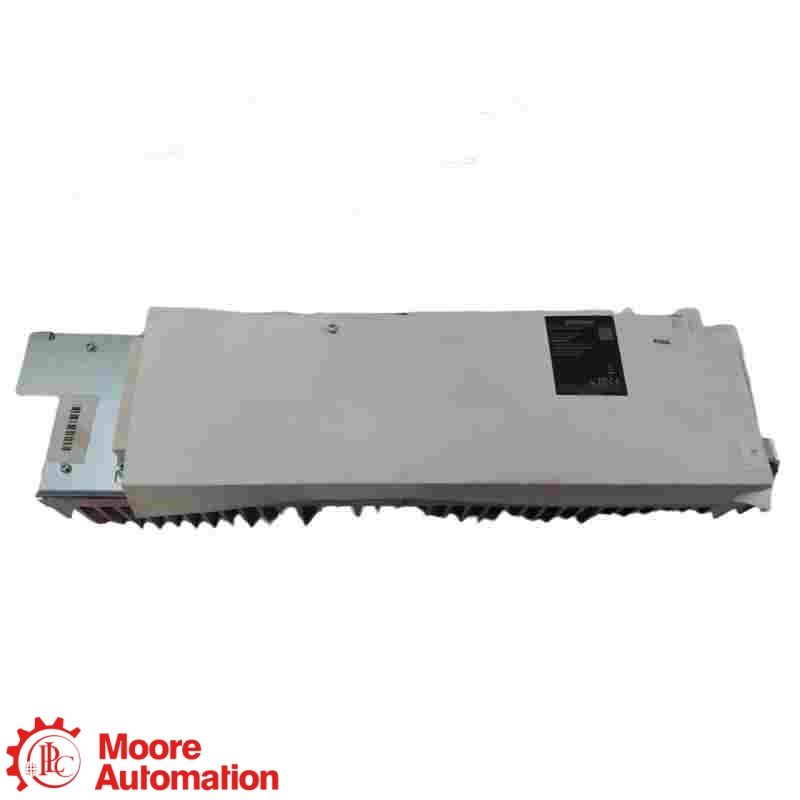

6SL3300-1AE32-5AA0 Le module de freinage Siemens SINAMICS S120 est destiné à un châssis GX. Il se connecte à la ligne CC 600 V pour dissiper l'énergie excédentaire ; vérifiez la compatibilité du châssis et la tension nominale de la ligne CC avant utilisation.

6SL3300-1AE32-5AA0 La puissance nominale est de 50 kW PDB, 250 kW P15 en crête pendant 15 secondes, 200 kW P20 et 100 kW P40, selon le tableau officiel. Vérifiez que le rapport cyclique et les caractéristiques de la résistance de freinage correspondent à ceux du variateur installé.

6SL3300-1AE32-5AA0 est associé à un châssis SINAMICS S120 GX. Ne remplacez pas les composants FX, HX ou JX avant d'avoir vérifié la compatibilité mécanique, la tension du bus DC, la compatibilité des barres omnibus et des commandes.

6SL3300-1AE32-5AA0 Utilise des connexions à vis R1/R2 M8 ; la section de connexion maximale spécifiée est de 50 mm² et le courant de la barre omnibus du bus DC est de 378 A. Vérifiez le dimensionnement du câble, le couple et la décharge du bus DC avant le câblage.

6SL3300-1AE32-5AA0 L'appareil possède une entrée CC de 600 V. Le manuel indique que l'entrée numérique du X21 est de −3 à 30 V (niveau haut de 15 à 30 V et niveau bas de −3 à 5 V) et qu'elle fournit une sortie CC de 24 V jusqu'à 500 mA ; vérifiez le câblage.

Avant d'installer ou de remplacer 6SL3300-1AE32-5AA0, confirmer le code complet de l'article, liaison CC 600 V, compatibilité avec le châssis GX, sélection de la résistance de freinage, limite de câble de 50 mm², bornes M8, procédure d'isolation et de décharge, révision et configuration d'entraînement enregistrée.

Pour 6SL3300-1AE32-5AA0, veuillez fournir la plaque signalétique exacte, le type de châssis SINAMICS S120 installé, la valeur nominale du bus DC, les données de la résistance de freinage, les photos du connecteur et de la barre omnibus, la révision, la quantité et l'objectif du remplacement afin que la compatibilité puisse être vérifiée indépendamment.
