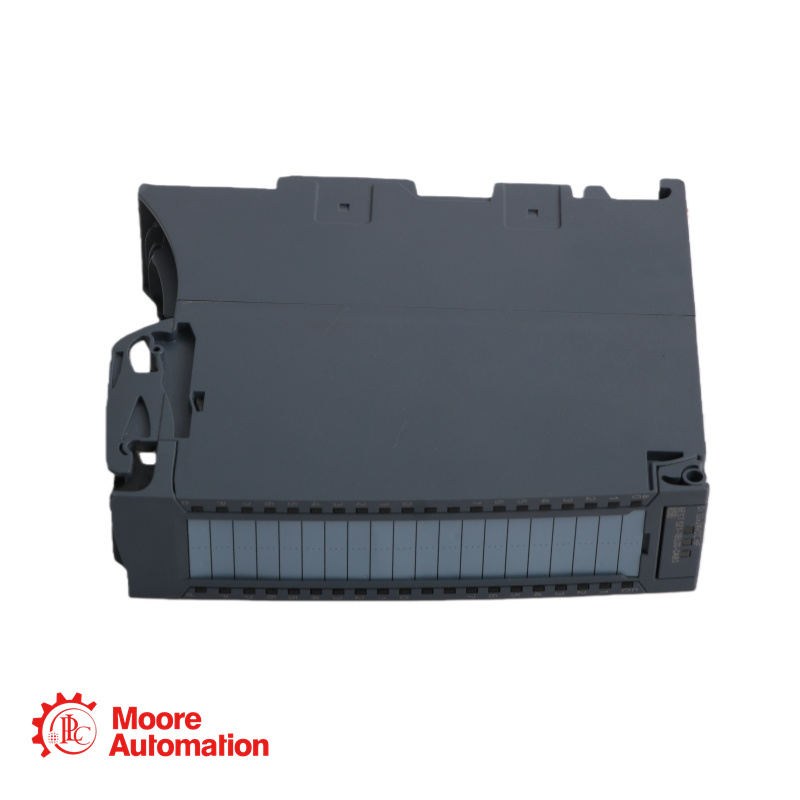

Siemens 6ES7521-1BL00-0AB0 Digital Input Module

Fiche technique du produit

Désignation du type de produit : DI 32x24VDC HF
Numéro d'article (MLFB) : 6ES7521-1BL00-0AB0
État fonctionnel du matériel : à partir de FS04
Version du firmware : V2.2.1
Nombre d'entrées numériques : 32
Type d'entrée : lecture P (source), 24 V CC, IEC 61131 type 3
Plage de tension d'entrée pour le signal « 1 » : +11 à +30 V CC
Plage de tension d'entrée pour le signal « 0 » : -30 à +5 V CC
Courant d'entrée pour le signal « 1 » (typique) : 2,5 mA
Délai d'entrée configurable : Oui, 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 ms
Délai d'entrée minimum : 0,05 ms
Délai d'entrée maximal : 20 ms
Fonction compteur : Oui, jusqu’à 2 compteurs, fréquence de comptage max. 6 kHz, 32 bits, comptage ascendant/descendant
Connexion de l'encodeur : capteur à 2 fils pris en charge, courant de repos max. 1,5 mA
Mode isochrone : Oui, temps de filtrage/traitement min. 80 µs, temps de cycle de bus min. 250 µs
Isolation électrique : canaux isolés par groupes de 16, isolés du bus de fond de panier
Tension d'essai d'isolement : 707 V CC (essai de type)
Tension d'alimentation : 24 V CC (plage : 19,2 V à 28,8 V), protection contre l'inversion de polarité
Consommation de courant (max.) : 40 mA (20 mA par groupe)
Consommation électrique du bus de fond de panier : 1,1 W
Perte de puissance typique : 4,2 W
Longueur du câble : blindé max. 1 000 m, non blindé max. 600 m
Température de fonctionnement (horizontale) : -30 °C à 60 °C (à partir de FS05)
Température de fonctionnement (verticale) : -30 °C à 40 °C (à partir de FS05)
Altitude maximale d'installation : 5000 m (avec restrictions au-dessus de 2000 m)
Dimensions du module : 35 mm (L) × 147 mm (H) × 129 mm (P)
Poids approximatif : 260 g
