Module CPU Siemens 6ES7510-1SJ01-0AB0

Coordonnées

6ES7510-1SJ01-0AB0 Caractéristiques

6ES7510-1SJ01-0AB0 Description

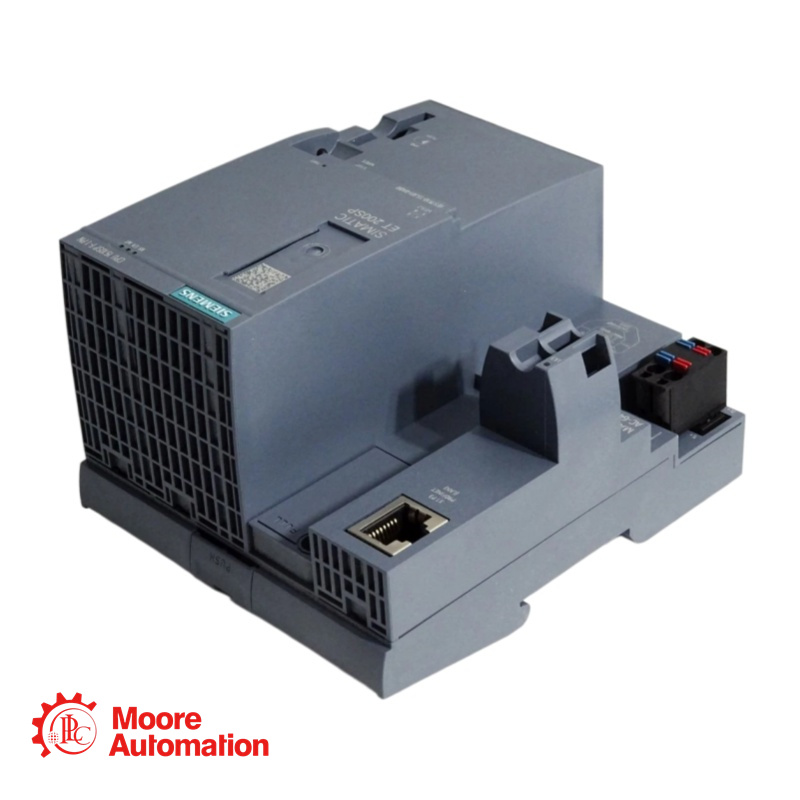

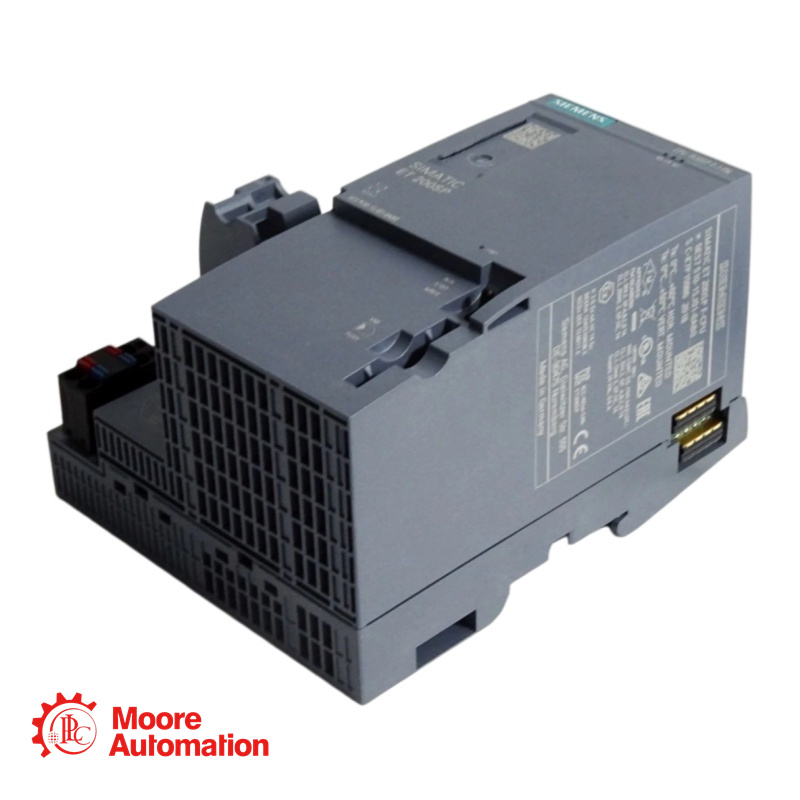

Le 6ES7510-1SJ01-0AB0 Il s'agit d'une unité centrale de traitement (CPU) 1510SP F-1 PN issue du système d'E/S distribuées Siemens SIMATIC ET 200SP. Compacte et à sécurité intégrée, elle est conçue pour les applications critiques exigeant des performances et une flexibilité élevées.

L'unité centrale est dotée d'une interface PROFINET IRT avec un commutateur intégré à 3 ports (un port fixe et deux ports via BusAdapter). Elle nécessite une carte mémoire SIMATIC pour fonctionner et prend en charge les BusAdapters pour des options de connexion réseau flexibles.

Avec 150 Ko de mémoire de travail pour le programme et 750 Ko pour les données, ce processeur convient aux tâches d'automatisation de petite à moyenne envergure soumises à des exigences de sécurité. Il offre un temps de réponse de 72 ns et prend en charge le mode isochrone avec des temps de cycle OB minimum de 625 µs.

Le processeur est conçu pour les architectures d'automatisation distribuées et prend en charge jusqu'à 64 modules ET 200SP et 16 modules ET 200AL par rack. Il offre des fonctionnalités de sécurité complètes grâce à la compatibilité PROFIsafe V2.4/V2.6 et atteint les niveaux de sécurité SIL 3 et PLe.

6ES7510-1SJ01-0AB0 Noms alternatifs

6ES7510-1SJ01-0AB0 FAQ

Qu'est-ce que le 6ES7510-1SJ01-0AB0 ?

Il s'agit d'un CPU 1510SP F-1 PN, une unité centrale de traitement à sécurité intégrée de la gamme Siemens SIMATIC ET 200SP. Elle est conçue pour les applications critiques en matière de sécurité avec communication PROFINET IRT.

Que signifie la référence 6ES7510-1SJ01-0AB0 ?

La référence de la pièce se décompose comme suit :
6ES7 : Série SIMATIC S7
510 : Famille de processeurs 1510SP
1SJ01 : Version à sécurité intégrée (F) avec PROFINET (PN)
0AB0 : Version standard

Quelles sont les interfaces de communication de ce processeur 6ES7510-1SJ01-0AB0 ?

Caractéristiques du processeur :
Interface PROFINET IRT avec commutateur intégré à 3 ports (1 port fixe + 2 ports via BusAdapter)
Interface PROFIBUS DP via un module CM DP séparé
Les adaptateurs de bus prennent en charge les connecteurs RJ45, FC (FastConnect) et M12.

Quel est le nombre maximal de modules que ce processeur 6ES7510-1SJ01-0AB0 peut gérer ?

Le processeur prend en charge :
Jusqu'à 64 modules ET 200SP
Jusqu'à 16 modules ET 200AL
Jusqu'à 80 modules au total (CPU + 64 modules + module serveur + 16 modules ET 200AL)

Le processeur 6ES7510-1SJ01-0AB0 prend-il en charge le mode isochrone ?

Oui. Le processeur prend en charge le mode isochrone avec PROFINET IRT, avec un temps de cycle OB 6x minimum de 625 μs.
