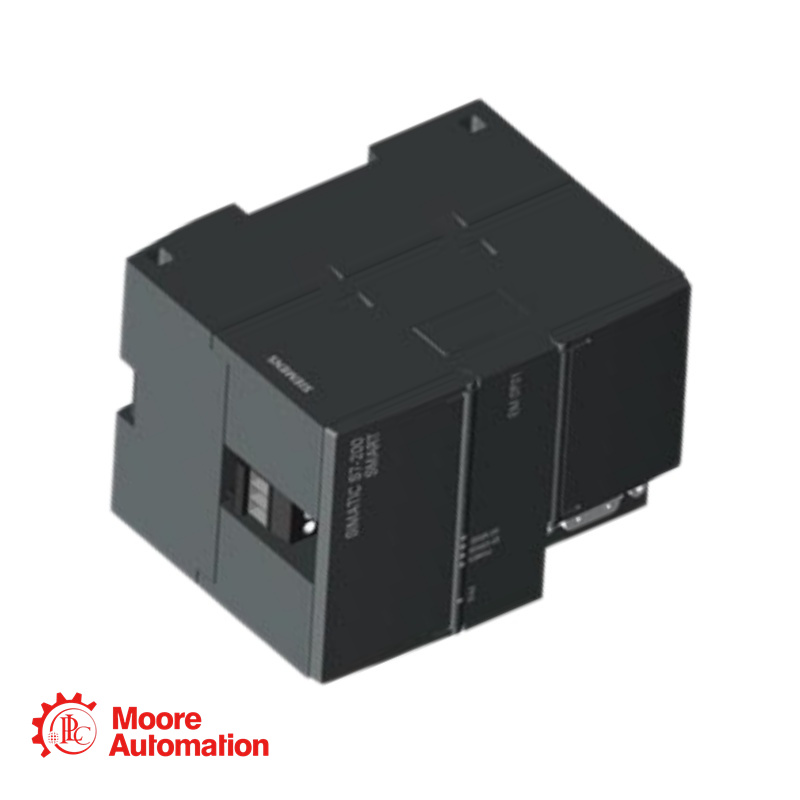

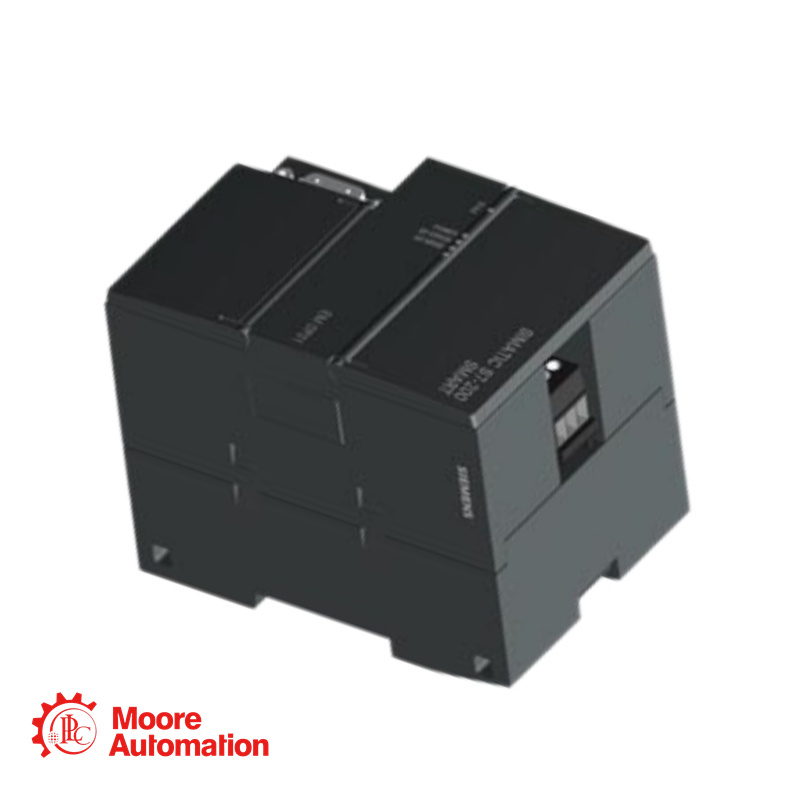

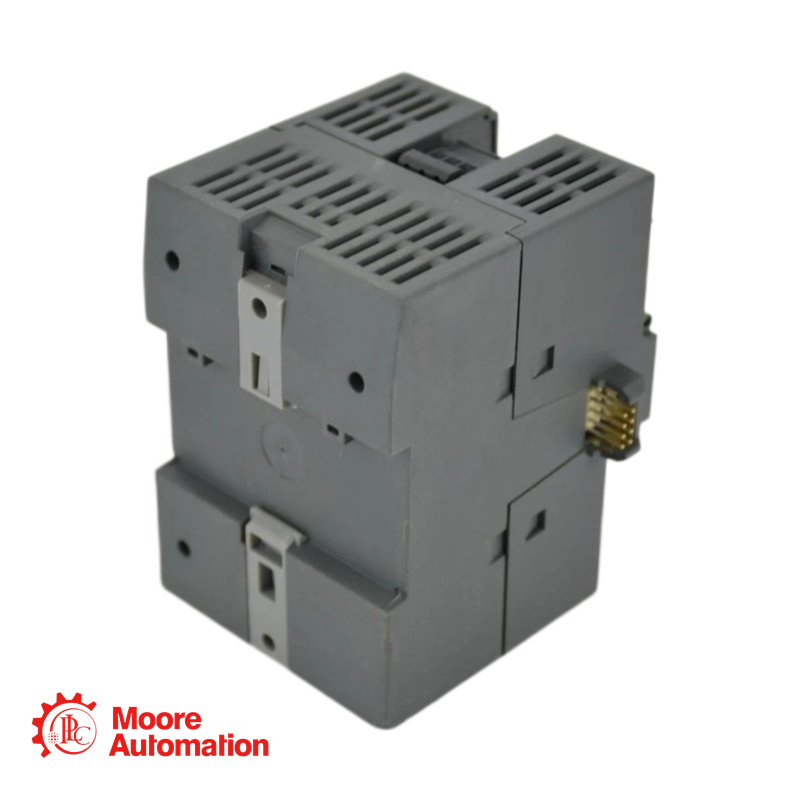

Module esclave 6ES7288-7DP01-0AA0

Le 6ES7288-7DP01-0AA0 EM DP01 est un module esclave PROFIBUS DP conçu pour être utilisé avec Siemens SIMATIC Série S7-1200. Ce module permet aux CPU S7-1200 de communiquer en tant qu'esclaves sur un réseau PROFIBUS DP, permettant l'intégration dans des systèmes d'automatisation distribués plus grands où un maître PROFIBUS DP (tel qu'une CPU S7-300, S7-400 ou S7-1500) contrôle l'échange de données.

Ce module d'extension compact se connecte au côté gauche du processeur S7-1200 via son interface d'extension. Il prend en charge la fonctionnalité esclave PROFIBUS DP-V0 et offre une interface RS-485 pour la connexion réseau.

6ES7288-7DP01-0AA0 DÉTAILS

Désignation du type de produit : EM DP01, module esclave PROFIBUS DP
Référence : 6ES7288-7DP01-0AA0
Tension d'alimentation : 24 V CC
Plage de tension admissible : 20,4 V à 28,8 V CC
Consommation de courant (typ.) : 15 mA
Consommation de courant (max.) : 30 mA
Perte de puissance (typ.) : 2,5 W
Interfaces RS 485 : 1
Prise en charge PROFIBUS : Oui (esclave DP)
Prise en charge de PROFINET IO : Non

6ES7288-7DP01-0AA0

Foire aux questions (FAQ)

Q : Qu'est-ce que le 6ES7288-7DP01-0AA0 ?
A : Il s'agit d'un module esclave PROFIBUS DP EM DP01 pour automates programmables SIMATIC S7-1200. Il permet à un automate S7-1200 de communiquer en tant qu'esclave sur un réseau PROFIBUS DP.

Q : Quelle est la fonction de ce module ?
A : Le module Permet à un processeur S7-1200 d'échanger des données avec un maître PROFIBUS DP (tel qu'un processeur S7-300, S7-400 ou S7-1500) via un réseau PROFIBUS. Ceci permet d'intégrer le S7-1200 dans des systèmes d'automatisation plus vastes.

Q : Comment ce module est-il installé ?
A : Le module EM DP01 se connecte au côté gauche du processeur S7-1200 via l'interface d'extension de ce dernier. Il se monte sur un rail DIN standard et ne nécessite aucune alimentation externe supplémentaire (l'alimentation est fournie par le processeur).

Q : Ce module prend-il en charge PROFINET ?
R : Non. Ce module prend uniquement en charge PROFIBUS DP. Pour la fonctionnalité PROFINET, le processeur S7-1200 intègre des ports PROFINET.

Q : Qu'est-ce que le paramètre d'adresse PROFIBUS ?
A : L'adresse PROFIBUS est configurée à l'aide des commutateurs DIP situés sur le module. L'adresse peut être définie entre 1 et 125.

Q : Quels sont les débits de communication PROFIBUS pris en charge ?
R : Le module prend en charge les débits de communication PROFIBUS DP de 9,6 kbit/s à 12 Mbit/s. Le débit de transmission est détecté automatiquement par le module.
