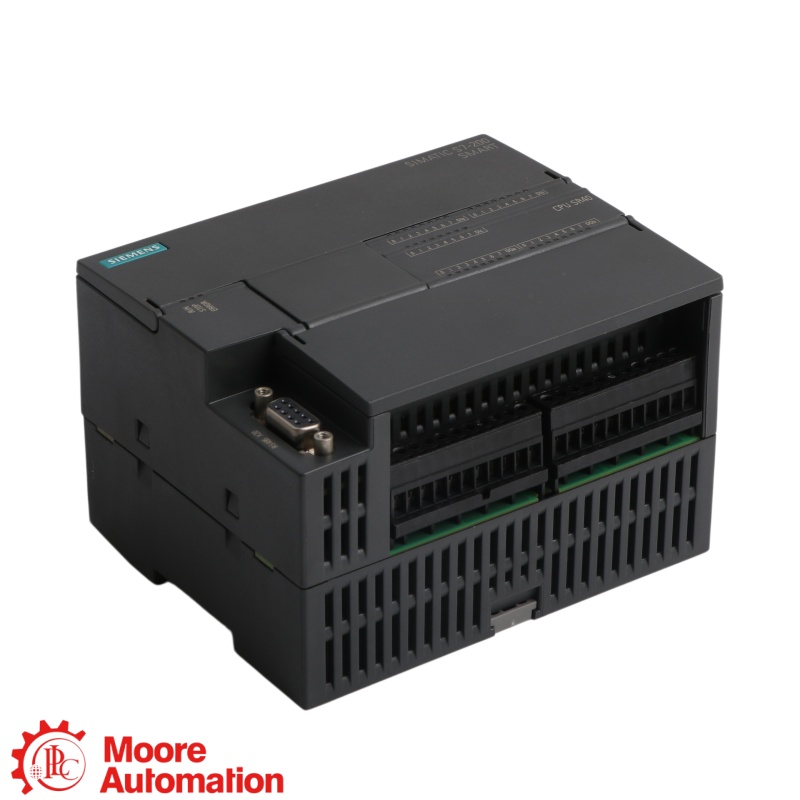

Siemens 6ES7288-1ST60-0AA1 SIMATIC S7-200 SMART CPU ST60 Contrôleur

6ES7288-1ST60-0AA1 Le processeur ST60 est conçu pour les machines nécessitant un grand nombre de points d'E/S intégrés sans ajout immédiat d'un rack d'E/S. Il combine 36 entrées numériques et 24 sorties transistorisées, offrant 60 points d'E/S embarqués pour les lignes d'emballage, la manutention des matériaux et les équipements multi-stations.

Les 24 chaînes sont Sorties transistor 24 V CC, courant nominal de 0,5 ACe ne sont pas des contacts de relais isolés ; vérifiez le courant de groupe, le courant d’appel et la suppression pour les solénoïdes, les freins et les bobines de contacteur, et ajoutez des relais intermédiaires si nécessaire.

Utilisez un 20,4–28,8 V CC source et permettre environ 20 W perte de puissance pour la 6ES7288-1ST60-0AA1 Processeur ST60. Dimensions approximatives du boîtier 175 × 100 × 81 mm et 528 g, vérifiez donc la longueur du rail DIN, la ventilation et l'espace de courbure des câbles.

6ES7288-1ST60-0AA1 Le processeur ST60 fournit Mémoire totale pour les programmes et les données : 50 KoCela prend en charge des séquences, des diagnostics, des recettes et des données de communication plus volumineux que le 6ES7288-1ST30-0AA1 Processeur ST30 ou 6ES7288-1ST40-0AA1 Processeur ST40, mais les données conservées, l'historique des alarmes et les blocs de bibliothèque doivent toujours être inclus dans l'estimation de la mémoire.

Le 6ES7288-1ST60-0AA1 Le processeur ST60 comprend PROFINET 10/100 Mbps plus RS485PROFINET peut prendre en charge les IHM et les contrôleurs, tandis que RS485 peut être configuré pour la communication PPI, Modbus RTU, USS ou en mode libre.

Commencez par la liste finale des capteurs et actionneurs. Compatibles Modules d'extension SMART S7-200 et carte de signalisation Il est possible d'ajouter des fonctions, mais il convient de réserver l'espace sur les rails, le budget énergétique et la capacité d'adressage, et de vérifier la combinaison de modules prise en charge.

Envoyer 6ES7288-1ST60-0AA1, les informations existantes sur le processeur et le micrologiciel, la taille du programme, le calendrier complet des E/S, les courants de charge de sortie, la liste d'extension, la topologie PROFINET, le protocole RS485, la quantité et la destination de livraison.
