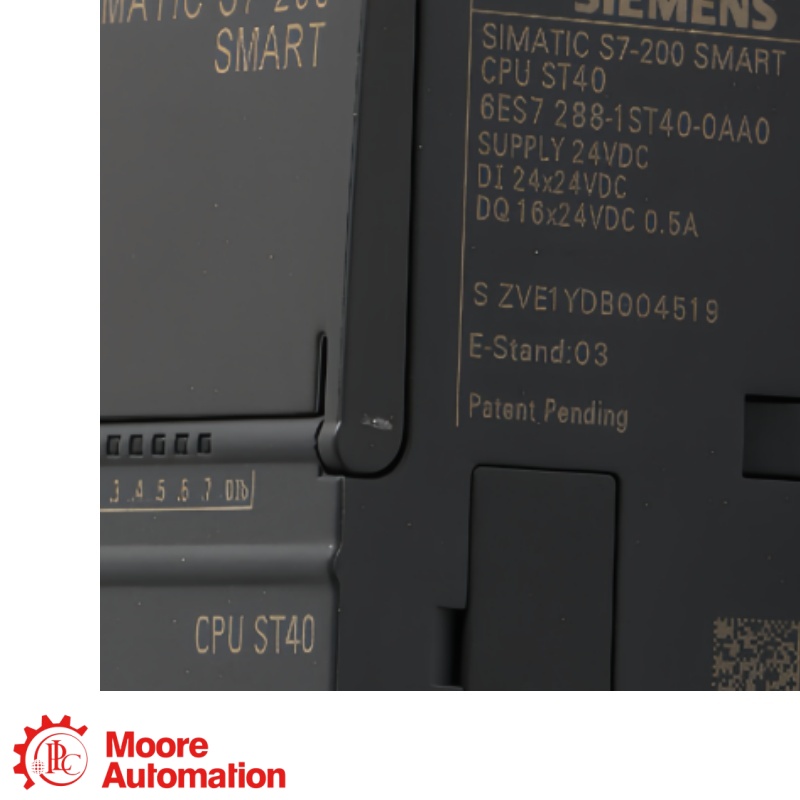

Siemens 6ES7288-1ST40-0AA1 SIMATIC S7-200 SMART CPU ST40 Contrôleur

6ES7288-1ST40-0AA1 Le processeur ST40 augmente les E/S fixes à 24 entrées DI et 16 sorties transistor et augmente la mémoire totale programme/données à 40 KoIl est également plus large (125 mm), vérifiez donc la découpe du panneau et l'espace pour le rail DIN avant de le remplacer. 6ES7288-1ST30-0AA1 Processeur ST30.

L'ensemble embarqué comprend 24 entrées numériques à 24 V CC et 16 sorties à transistors de 0,5 ACela s'avère utile lorsqu'une machine a besoin de plus de capteurs et de solénoïdes, mais doit rester un panneau à processeur unique.

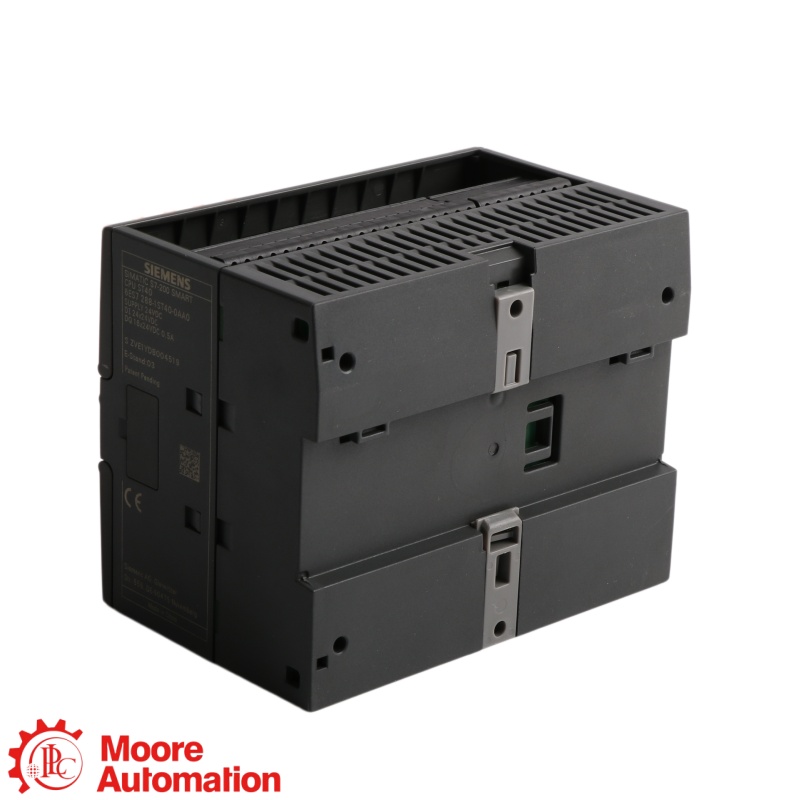

Fournir 20,4–28,8 V CC avec un fonctionnement nominal de 24 V CC. Siemens indique environ 18 W perte de puissance, dimensions de 125 × 100 × 81 mm et un poids d'environ 410 g.

6ES7288-1ST40-0AA1 Le processeur ST40 fournit Mémoire totale pour les programmes et les données : 40 KoLes acheteurs doivent estimer la taille du code utilisateur, les tables de recettes, les variables conservées, l'historique des alarmes et les tampons de communication avant de figer la norme matérielle.

Le 6ES7288-1ST40-0AA1 Le processeur ST40 combine PROFINET 10/100 Mbps avec un système intégré RS485 interface. Un projet typique peut utiliser PROFINET pour l'IHM ou le contrôleur et RS485 pour les appareils PPI, Modbus RTU, USS ou à port libre.

Les chaînes embarquées sont Sorties transistor 24 V CC, 0,5 A par point, et non les contacts de relais. Vérifiez le courant d'appel, les limites du groupe commun et la suppression des charges inductives ; utilisez des relais d'interposition lorsque l'appareil de terrain dépasse la limite. 6ES7288-1ST40-0AA1 Évaluation du processeur ST40.

Fournir 6ES7288-1ST40-0AA1, le modèle de processeur existant, la taille du programme, la liste DI/DO, les courants de charge de sortie, les modules d'extension, les noms des périphériques PROFINET, le protocole RS485, la quantité et la destination.
