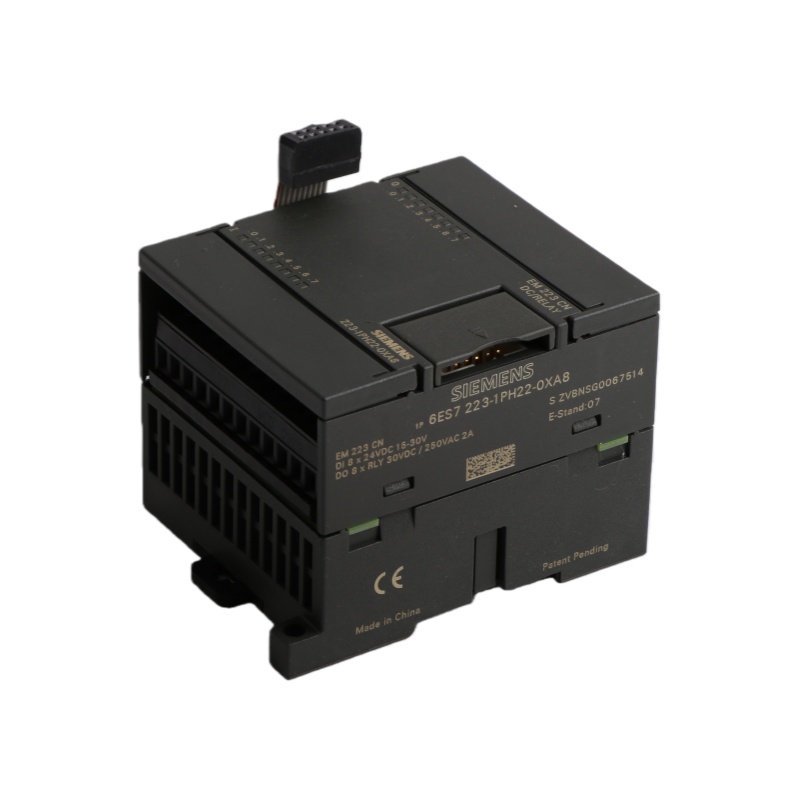

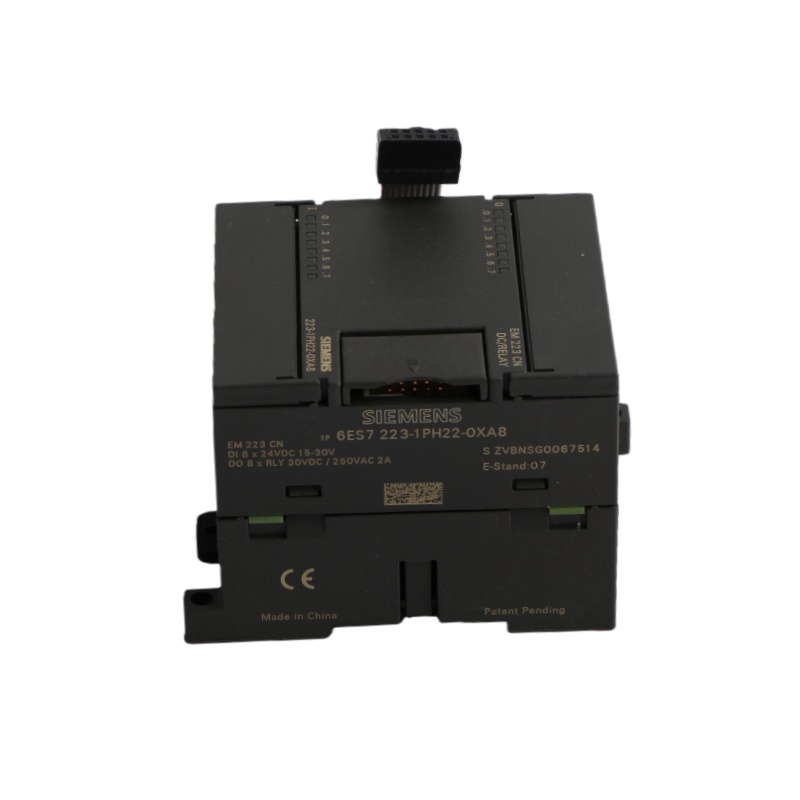

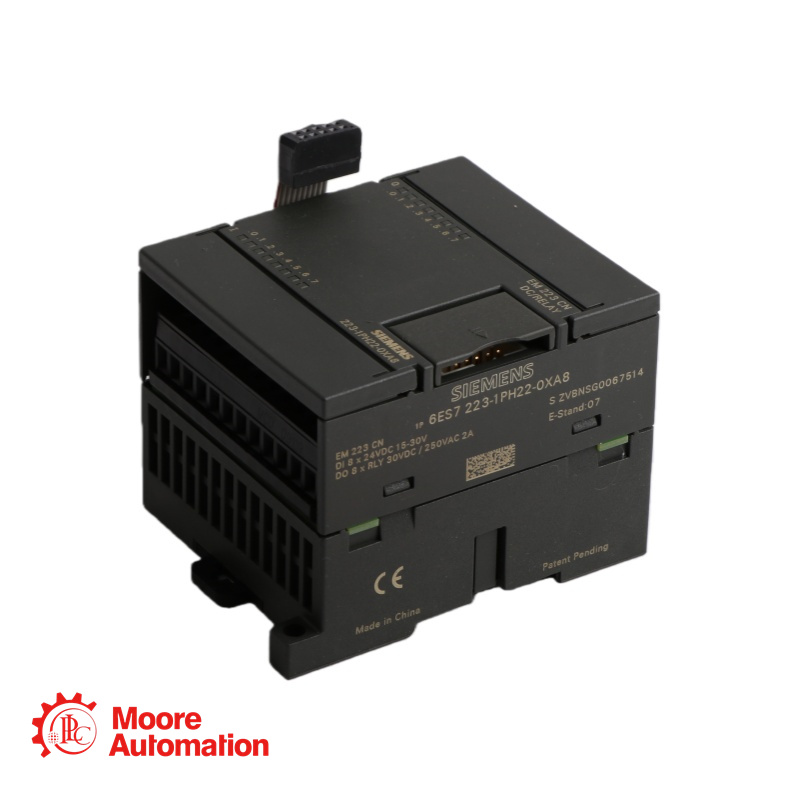

Le module d'E/S numériques Siemens 6ES7223-1PH22-0XA0 (EM 223) est compatible uniquement avec les automates programmables S7-22X. Il offre 8 entrées numériques 24 V CC (câblées en mode source/puits) et 8 sorties relais 2 A par canal. Siemens classe ce produit comme pièce détachée PM410 obsolète depuis le 1er octobre 2017. Pour connaître son état, la quantité, le prix, la disponibilité et les délais de livraison, veuillez nous contacter pour obtenir un devis.
Marque :
SiemensNuméro d'article :
6ES7223-1PH22-0XA0Lester :
0.18 kgDimension :
7x6.1x9.5cmPays d'origine :
GermanyCode SH :
8537101190La description :
Digital I/O ModulePIÈCES DE RECHANGE SIEMENS · SIMATIC S7-200 · PM410 Module d'E/S numériques EM 2236ES7223-1PH22-0XA0 Pour les automates programmables SIMATIC S7-22X uniquement, avec 8 entrées numériques 24 V CC (source/puits) et 8 sorties relais. Veuillez vérifier la référence complète, y compris le numéro de pièce. 0XA0 suffixe, avant de demander un devis. |
| Entrées numériques | 8 DI 24 V CC, source/puits |
| Sorties numériques | 8 DO Sorties relais |
| Courant nominal | 2 A par canal Des limites de commutation spécifiques à la charge s'appliquent |
| Plateforme CPU | Unités centrales SIMATIC S7-22X uniquement |
* Siemens indique un courant maximal de 0,75 A par sortie pour les charges inductives et résistives.
| Avis relatif au cycle de vie du fabricant : Siemens répertorie cet article comme une annulation de produit PM410, effective au 1er octobre 2017, et l'identifie comme un produit de rechange. |
| Article exact | Siemens SIMATIC S7-200 EM 223 6ES7223-1PH22-0XA0 |
| Plateforme requise | Uniquement pour les processeurs S7-22X. Ne pas confondre avec un S7-1200 SM 1223 ou une variante S7-200 CN 0XA8. |
| Mise en garde concernant le remplacement | La référence 6ES7223-1PH32-0XB0 n'est pas présentée ici comme un remplacement direct. Toute substitution nécessite une analyse technique. |
| Identification et compatibilité | |
| Fabricant / gamme de produits | Siemens / SIMATIC S7-200 |
| Numéro de module/article | E/S numériques EM 223 / 6ES7223-1PH22-0XA0 |
| Compatibilité du processeur | Processeurs S7-22X uniquement |
| Entrées et sorties | |
| Entrées numériques | 8 entrées CC ; source/puits ; tension nominale de 24 V CC |
| niveaux du signal d'entrée | Signal « 0 » : 0–5 V ; signal « 1 » : 15–30 V CC ; 4 mA typique au signal « 1 » |
| Délai d'entrée | 4,5 ms maximum, 0 → 1 |
| Sorties numériques | 8 sorties relais ; aucune protection contre les courts-circuits |
| Courant de sortie nominal | 2 000 mA par canal ; des limites spécifiques à la charge s’appliquent |
| capacité de commutation des contacts | Inductif : 0,75 A max./sortie ; résistif : 0,75 A max./sortie ; puissance de la lampe : 30 W CC / 200 W CA |
| données électriques et mécaniques | |
| Isolement | Entrée DI : optocoupleur, groupes de 4 ; Sortie DO : relais, groupes de 4 ; testé à 500 V CA |
| Perte de puissance typique | 3 W |
| longueur du câble | 500 m maximum avec blindage ; 150 m maximum sans blindage |
| Dimensions (L × H × P) | 71,2 × 80 × 62 mm |
| Connexion | Bornes d'E/S enfichables |
|
Non. Siemens le répertorie comme produit de rechange PM410 annulé, à compter du 1er octobre 2017.
Siemens spécifie une utilisation avec les CPU SIMATIC S7-22X uniquement.
Cette page ne prétend pas être un remplacement direct. La pièce 1PH32 appartient à la famille S7-1200 et nécessite une vérification de compatibilité par un ingénieur.
La disponibilité, les conditions proposées, le prix et le délai de livraison sont confirmés individuellement dans le devis.
| Étendue des données officielles Les spécifications techniques et les informations relatives au cycle de vie ci-dessus sont basées sur les données produit officielles de Siemens pour l'article 6ES7223-1PH22-0XA0. Les noms de produits et les marques commerciales sont utilisés à des fins d'identification. |
Documents officiels de SiemensUtilisez le numéro d'article exact 6ES7223-1PH22-0XA0 lors de la vérification de la documentation du fabricant. |
Avant de demander un devisVeuillez indiquer la référence complète, le modèle de processeur S7-22X installé, la quantité souhaitée et la destination. Moore Automation vous confirmera par devis l'état, la compatibilité, la disponibilité, le prix et le délai de livraison du produit. Aucune disponibilité, condition, prix ou engagement de livraison n'est pris avant la confirmation du devis. Les noms de produits et les marques commerciales sont utilisés à des fins d'identification ; les spécifications techniques sont basées sur les données officielles de Siemens. |
