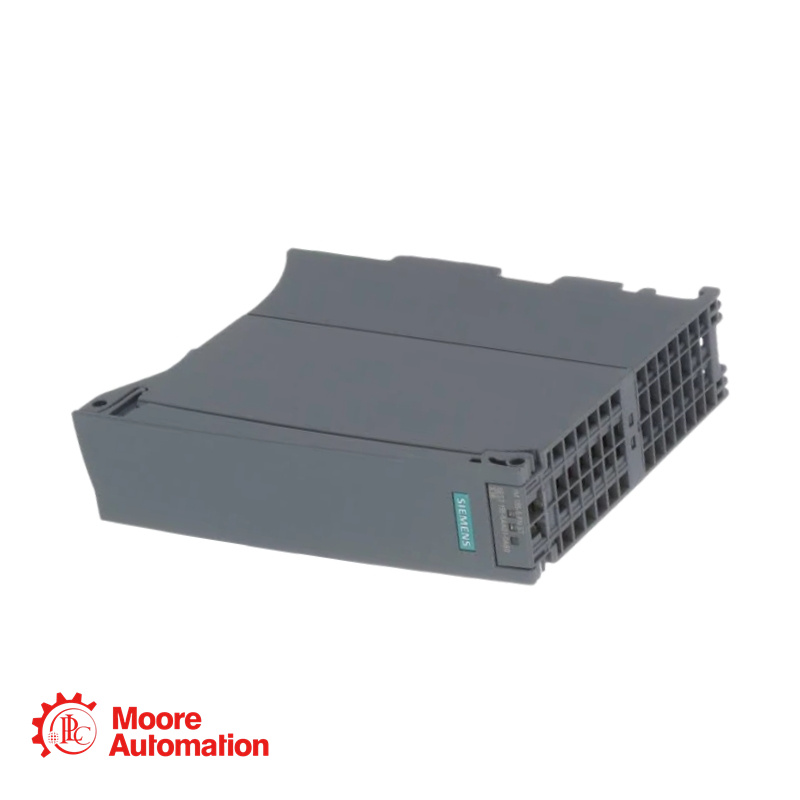

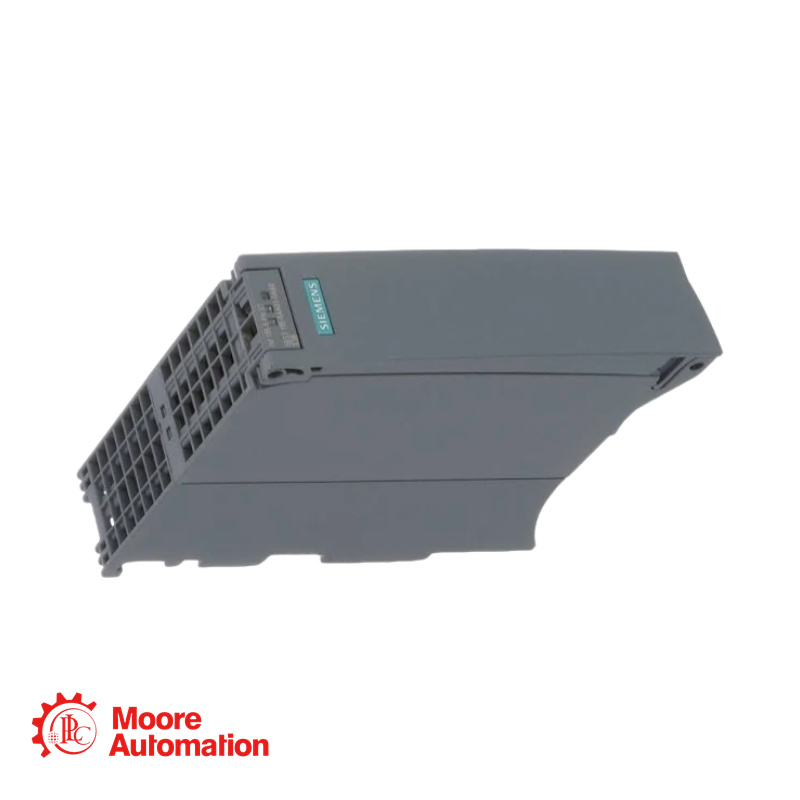

Siemens 6ES7155-5AA01-0AB0 I/O-DEVICE INTERFACEMODULE

Fiche technique du produit

Désignation du type de produit : IM 155-5 PN ST
Numéro d'article (MLFB) : 6ES7155-5AA01-0AB0
État fonctionnel du matériel : à partir de FS01
Version du firmware : V4.1.0
Mise à jour du firmware possible : Oui
ID du fournisseur : 0x002A
ID du périphérique : 0x0312
Logiciel de configuration : STEP 7 TIA Portal à partir de la version 15, fichier GSD pour PROFINET (GSDML V2.3)
Alimentation intégrée : Oui, 14 W
Position de l'alimentation du système : peut être branchée à gauche du module d'interface.
Nombre de segments d'alimentation : 3 (module d'interface inclus)
Nombre maximal de modules d'E/S : 30 (avec alimentation supplémentaire), 12 (sans alimentation supplémentaire)
Nombre maximal de sous-modules par station : 256 (9 par module d’E/S)
Espace d'adressage par module : 256 octets (données d'entrée et de sortie chacune)
Espace d'adressage par station : 512 octets (données d'entrée et de sortie chacune)
Interfaces PROFINET : 1 interface à 2 ports (commutateur intégré)
Type de port : RJ45 (Ethernet)
Vitesse de transmission : 100 Mbps en duplex intégral (100BASE-TX)
Équidistance/impulsion d'horloge la plus courte : 250 µs
Max. Temps de cycle du bus (TDP) : 250 µs
Gigue (max.) : 1 µs
Tension d'alimentation : 24 V CC (plage : 19,2 V à 28,8 V)
Protection contre l'inversion de polarité : Oui
Protection contre les courts-circuits : Oui
Mémoire tampon secteur : 10 ms de temps d'énergie stockée
Consommation de courant (nominale) : 0,2 A à 24 V CC (à vide)
Consommation de courant maximale : 1,2 A
Courant d'appel maximal : 9 A
Puissance d'alimentation du bus de fond de panier : 14 W
Consommation électrique du bus de fond de panier : 2,3 W (avec alimentation système séparée à gauche)
Perte de puissance typique : 4,5 W
Tension d'essai d'isolement : 707 V CC (essai de type)
Température de fonctionnement (horizontale) : -25 °C à 60 °C (à partir de FS03)
Température de fonctionnement (verticale) : -25 °C à 40 °C (à partir de FS03)
Max. Altitude d'installation : 5000 m (restrictions au-dessus de 2000 m)
