Réf. 542plus 1VCF752000 Borne d'alimentation - ABB

Contactez-nous ici !

Ventes Directrice Frida ★★★★★

Description

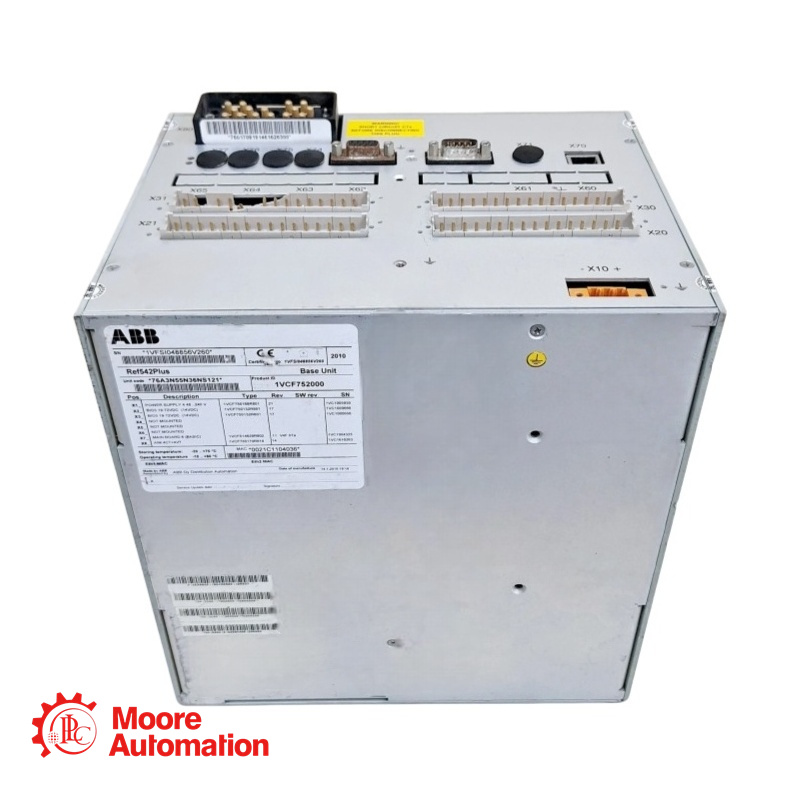

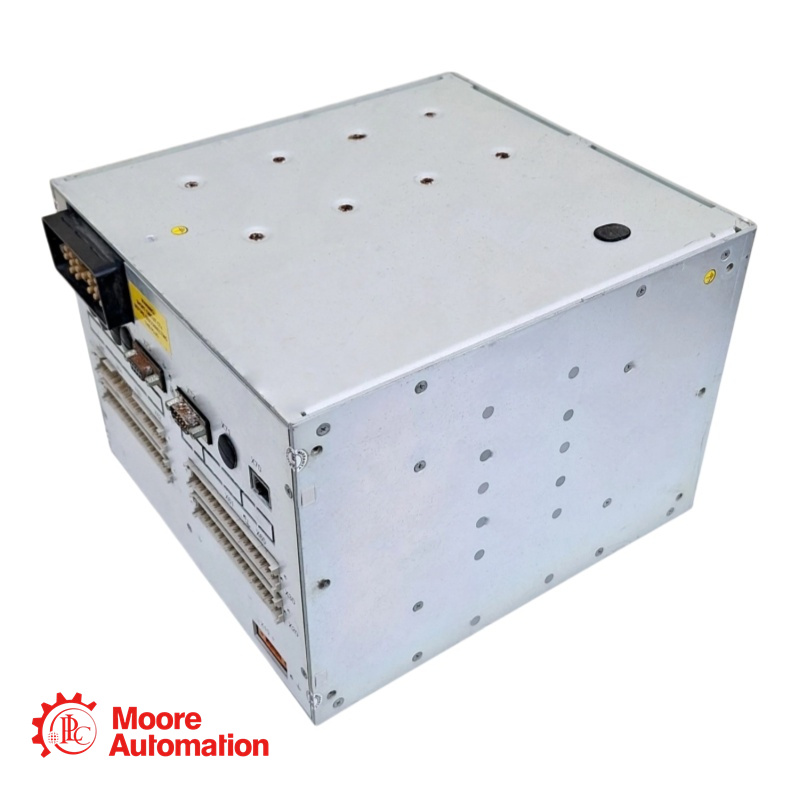

• Le terminal d'alimentation 542plus 1VCF752000 est un terminal compact de protection, de contrôle, de mesure et de supervision pour le système de distribution d'énergie.

• Ce même terminal peut servir à la protection et à la commande des départs, des transformateurs et des moteurs, ou uniquement à la commande des appareillages de commutation. Il offre une gamme étendue de fonctions de protection et de gestion, facilement adaptables à l'application prévue.

Spécification

●Gamme de produits : Terminal d'alimentation REF542plus
●Référence : 1VCF752000
●Tension auxiliaire nominale : 48 V CC à 220 V CC
●Courant nominal (en pouces) : 0,2 A, 1,0 A, 5,0 A
●Tension nominale (Un): 100 - 125 V CA
●Fréquence nominale (fn) : 50 Hz / 60 Hz
●Nombre maximal de canaux : jusqu'à 8 canaux d'entrée analogiques
●Consommation (courant) : ≤ 0,1 VA à In
●Consommation (Tension) :≤0,25 VA à Un

Application

Le RÉF 542plus 1VCF752000 est largement utilisé dans :

Protection des départs : protection contre les surintensités, les défauts à la terre et le réenclenchement des départs et des arrivées dans les sous-stations de distribution.

Protection du transformateur : protection différentielle (87), défaut à la terre restreint (87N) et protection contre les surcharges thermiques pour les transformateurs de puissance.

Protection du moteur : Fonctions spécifiques incluant le rotor bloqué (51LR), le nombre de démarrages (66) et la réplique thermique (49) pour les moteurs en environnements industriels (y compris les versions certifiées ATEX pour les zones explosives).

Commande des appareillages de commutation : Commande locale ou à distance des disjoncteurs, des sectionneurs et des interrupteurs de mise à la terre.

Atténuation de la qualité de l'énergie : Contrôleur de facteur de puissance (55) et protection contre les harmoniques élevées.

FAQ pour REF 542plus 1VCF752000

• Q1 : Quels protocoles de communication sont pris en charge par le REF542plus 1VCF752000 ?

A:L'appareil prend en charge les normes IEC 61850-8-1, IEC 60870-5-103, Modbus RTU, Modbus TCP, SPA et LON (LAG 1.4) via des modules de communication optionnels.

• Q2 : Le REF542plus peut-il se connecter à des transformateurs de courant (TC) conventionnels ainsi qu'à des capteurs ?

UN: Oui. Les entrées analogiques sont conçues pour se connecter aussi bien aux transformateurs de mesure conventionnels (TC/TV) qu'aux capteurs non inductifs.

• Q3 : Que se passe-t-il si l’appareil tombe en panne de courant ?

UN: Le REF542plus est doté d'une mémoire non volatile pour l'enregistrement des défauts et des paramètres. De plus, chaque module d'E/S binaire comprend un contact de surveillance qui se déclenche en cas de coupure de courant ou de panne matérielle afin d'alerter le système.

• Q4 : Combien de fonctions de protection peuvent être actives simultanément ?

UN: Au maximum 24 fonctions de protection peuvent être installées et actives dans une seule unité REF542plus.
