Variateur de fréquence PLC 20G14NC104JA0NNNNN

Coordonnées

20G14NC104JA0NNNNN Caractéristiques

20G14NC104JA0NNNNN Description

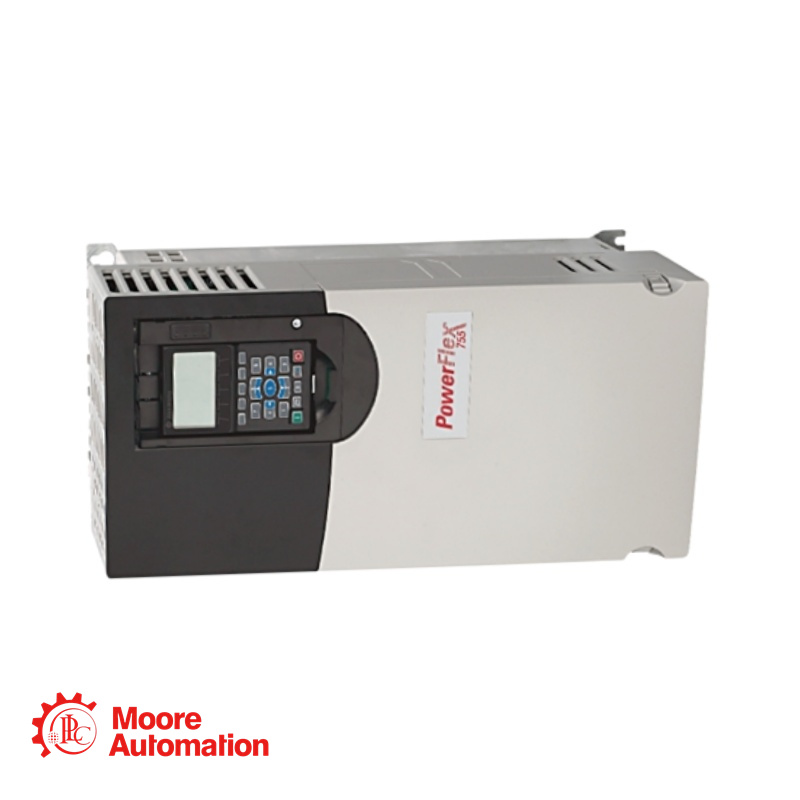

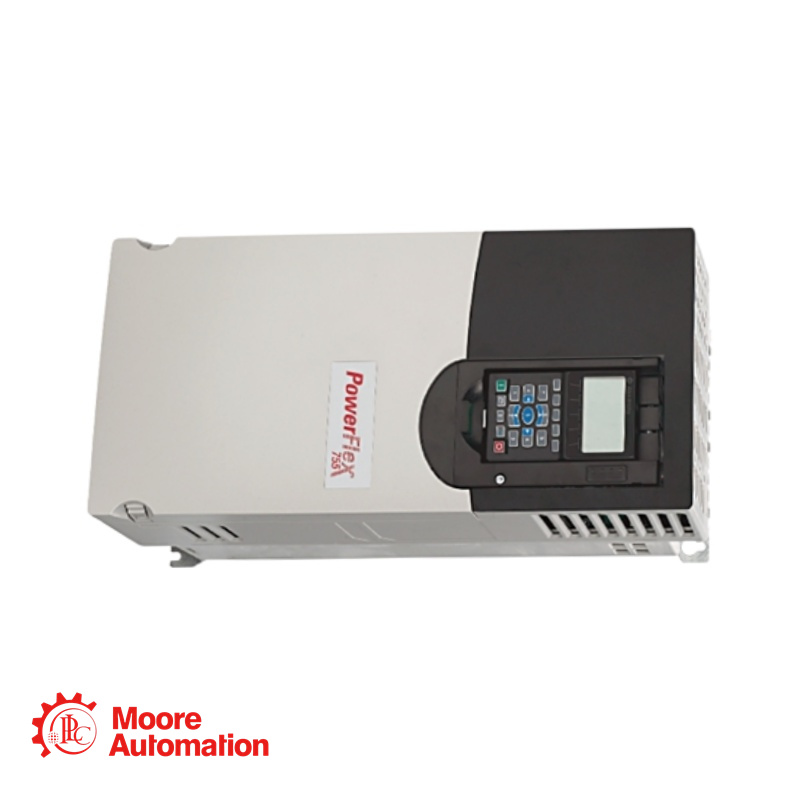

Le 20G14NC104JA0NNNNN Ce variateur de fréquence est conçu pour offrir des performances optimales avec une tension nominale de 400 V CA et 540 V CC. Ce modèle atteint une puissance de 55 chevaux, équivalente à 41 kW, et supporte un courant de repos de 104 A, ce qui le rend adapté à diverses applications industrielles.

20G14NC104JA0NNNNN Noms alternatifs

20G14NC104JA0NNNNN FAQ

Qu'est-ce que le variateur de fréquence 20G14NC104JA0NNNNN ?

Le 20G14NC104JA0NNNNN est un variateur de fréquence PF 755. C'est un variateur haute performance et flexible, conçu pour les applications industrielles exigeantes nécessitant une commande moteur avancée, une communication EtherNet/IP intégrée et un large éventail d'options matérielles et de sécurité.

Que signifie la référence 20G14NC104JA0NNNNN ?

La référence de la pièce se décompose comme suit :
20G : Série PowerFlex 755
Classe de tension 1: 400 V CA
4 : Boîtier de type ouvert (IP20/NEMA ouvert)
N : Entrée CC avec précharge
C : Courant de sortie de 104 ampères
104 : 104 ampères (répété)
J : Filtré avec cavalier CM installé (préférable)
A : Transistor de freinage dynamique (DB) inclus
0 : Vide (Pas de module d’interface humaine)
NNNNN : Aucune option supplémentaire

Quelle est la différence entre les classes d'utilisation normale (ND) et intensive (HD) ?

Fonctionnement normal (55 kW) : pour les applications à couple variable telles que les ventilateurs, les pompes et les souffleurs. Supporte une surcharge de 110 % pendant 60 secondes maximum.
Modèle haute performance (45 kW) : Conçu pour les applications à couple constant telles que les convoyeurs, les mélangeurs et les extrudeuses. Supporte une surcharge de 150 % pendant 60 secondes maximum.

Quel type d'alimentation est requis pour ce variateur 20G14NC104JA0NNNNN ?

Ce variateur est doté d'une entrée CC avec précharge. Il est conçu pour accepter une alimentation CC (400 V CA correspondent à 540 V CC) et intègre un circuit de précharge pour charger en toute sécurité les condensateurs du bus CC. Cette configuration est généralement utilisée dans les systèmes de bus CC courants ou les applications avec sources d'alimentation CC externes.

Ce disque dur 20G14NC104JA0NNNNN possède-t-il un module HIM intégré ?

Non. L'option « -NNNNN » indique que ce variateur est livré avec une façade vierge et ne comprend pas de module d'interface utilisateur (HIM). Un HIM peut être commandé séparément (par exemple, 20-HIM-A3 ou 20-HIM-C3) si une programmation locale est nécessaire.
