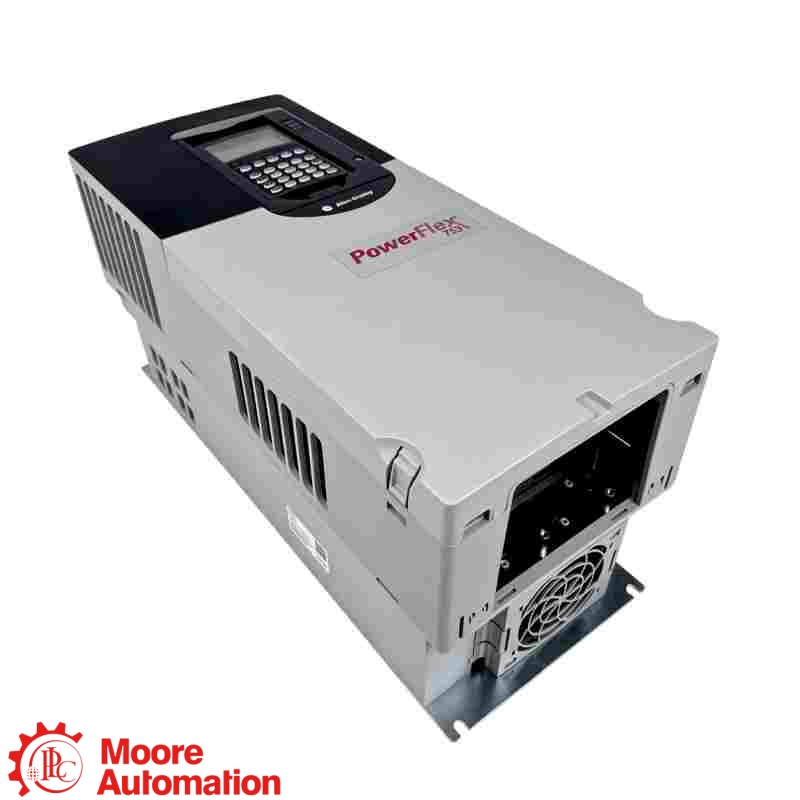

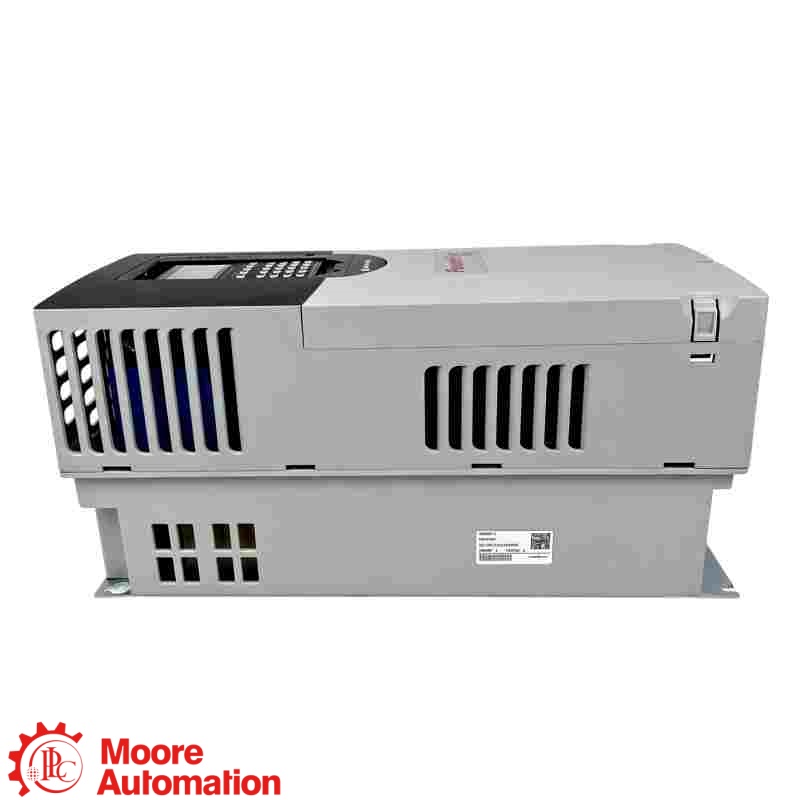

Le 20G11NE022JA0NNNNN est un variateur de fréquence PowerFlex 755 pour une entrée triphasée de 600 V CA, d'une puissance nominale de 22 A et d'une puissance de sortie de 20 CV en service normal / 15 CV en service intensif.
Marque :
PLCNuméro d'article :
20G11NE022JA0NNNNNLester :
Verify from exact product drawingDimension :
Verify from exact product drawingPays d'origine :
Multiple; verify from the exact product labelCode SH :
PowerFlex 755 AC DriveLa description :
The 20G11NE022JA0NNNNN is a PowerFlex 755 AC Drive with embedded EtherNet/IP for 600 V AC, 3 phase input, rated 22 A with 20 HP normal-duty and 15 HP heavy-duty output.Cliquez sur « + » pour afficher plus de spécifications.
Source: La publication officielle 750-TD001 et la fiche technique officielle du produit confirment les spécifications techniques du modèle 20G11NE022JA0NNNNN. Avant tout remplacement, veuillez vérifier la référence complète, la classe 600 V CA, le courant de sortie de 22 A, le facteur de marche, le châssis, le boîtier, l'entrée, le filtrage, le freinage et la configuration HIM.
20G11NE022JA0NNNNN est un variateur de fréquence PowerFlex 755 avec EtherNet/IP intégré pour une entrée triphasée de 600 V CA.
20G11NE022JA0NNNNN possède un courant de sortie nominal de 22 A ; vérifiez la référence complète et le courant de pleine charge du moteur avant de le remplacer.
20G11NE022JA0NNNNN Sa puissance nominale est de 20 CV en fonctionnement normal selon les données techniques officielles.
20G11NE022JA0NNNNN est homologué à 15 CV pour un fonctionnement intensif selon les données techniques officielles.
20G11NE022JA0NNNNN utilise un boîtier de type ouvert IP20/IP00 NEMA/UL dans un cadre 3 avec refroidissement par air forcé.
20G11NE022JA0NNNNN utilise une entrée CA avec précharge et des bornes CC, EtherNet/IP intégré, filtrage avec cavalier CM installé, un transistor DB et pas de HIM.
20G11NE022JA0NNNNN nécessite la vérification du numéro de catalogue complet, de l'alimentation triphasée 600 V, de la valeur nominale de 22 A, de la sélection du service, du châssis 3, de l'enceinte ouverte, du filtre, du transistor DB, de la configuration sans HIM et du système de moteur installé.
Informations officielles du fabricant concernant le variateur de fréquence PowerFlex 755 20G11NE022JA0NNNNN avec EtherNet/IP intégré.
La publication officielle 750-TD001 et la fiche technique officielle exacte identifient les valeurs et la configuration 20G11NE022JA0NNNNN.
MANUEL OFFICIELVeuillez nous envoyer le modèle complet, la quantité, des photos de la plaque signalétique ainsi que votre question technique ou relative à l'achat.
Les informations techniques présentées sur cette page se limitent à la publication officielle du fabricant (750-TD001) et à la fiche technique du produit 20G11NE022JA0NNNNN. Aucune source tierce n'a été utilisée.
20G identifie la famille PowerFlex 755 ; dans 11NE, le premier 1 est réservé, le deuxième 1 identifie l'entrée CA avec précharge et les bornes CC, N identifie le boîtier ouvert IP20/IP00 et E identifie 600 V CA ; 022 est le code 22 A avec 20 CV en service normal, 15 CV en service intensif et un châssis 3 ; JA0NNNN, J identifie le filtrage avec le cavalier CM installé, A identifie le transistor DB, 0 signifie pas de HIM et NNNNN sont des positions inutilisées.
Variateur de fréquence PowerFlex 755 avec EtherNet/IP intégré.
Premier 1 réservé ; deuxième 1 entrée CA avec précharge et bornes CC ; N boîtier ouvert ; E 600 V CA.
Sortie 22 A ; 20 CV en service normal ; 15 CV en service intensif ; Châssis 3.
J : filtré avec cavalier CM ; A : transistor DB ; 0 : pas de HIM ; NNNNN : inutilisé.
Faites correspondre 20G11NE022JA0NNNNN à la plaque signalétique complète du disque et à la documentation du système installé.
Confirmer l'alimentation triphasée de 600 V CA, la sortie de 22 A, les puissances nominales de 20 CV en service normal et de 15 CV en service intensif.
Vérifiez les paramètres EtherNet/IP intégrés, le câblage de commande installé, le transistor DB, le filtre et la configuration HIM.
Vérifiez le châssis 3, le boîtier de type ouvert IP20/IP00 NEMA/UL, le refroidissement par air forcé et les dégagements d'installation avant la mise en service.
