Module d'option Ethernet/IP double port PLC 20-750-ENETR

Coordonnées

20-750-ENETR Caractéristiques

20-750-ENETR Description

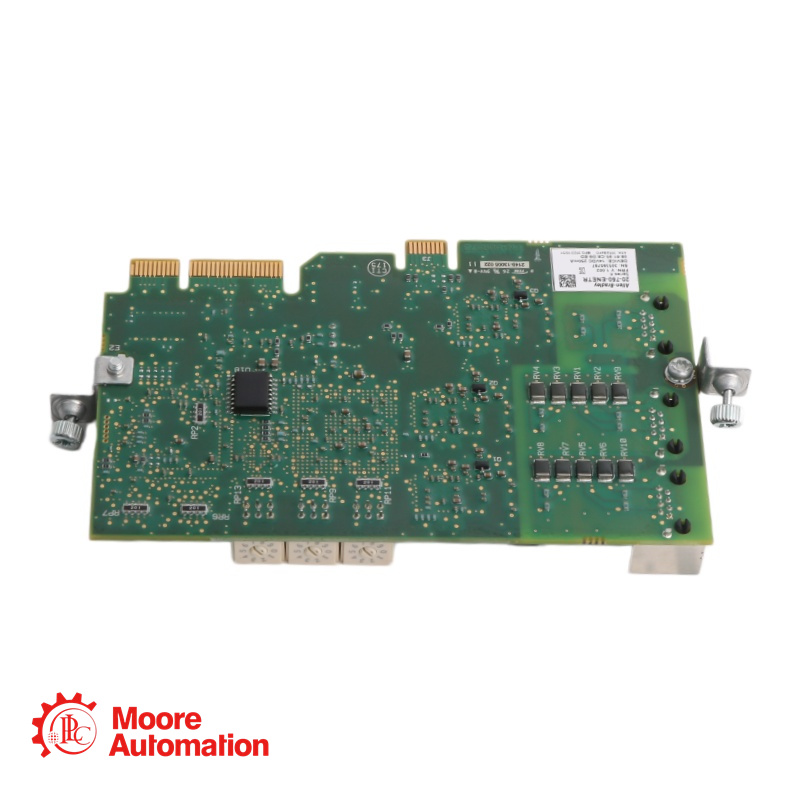

Le 20-750-ENETR est un module Ethernet/IP double port 750. Ce module dispose de deux ports d'entrée Ethernet prenant en charge des débits de communication de 10 Mbit/s en duplex intégral, 10 Mbit/s en semi-duplex, 100 Mbit/s en duplex intégral ou 100 Mbit/s en semi-duplex. Ce module peut fonctionner en mode tap ou adaptateur.

En mode Tap, le module d'options fonctionne comme une passerelle et remplit plusieurs fonctions.
Similaire au module 1783-ETAP, ce module optionnel permet au variateur 755 d'étendre sa connexion d'E/S à une topologie de réseau linéaire ou en anneau (DLR). La connexion s'effectue en reliant le câble Ethernet fourni entre le port réseau ENET3 (du module optionnel) et le port adaptateur EtherNet/IP intégré au variateur 755. Le variateur 755 prend en charge ces topologies et active la fonctionnalité « Gestion de mouvement intégrée sur le réseau EtherNet/IP ».

20-750-ENETR Noms alternatifs

20-750-ENETR FAQ

Qu'est-ce que le module optionnel 20-750-ENETR ?

Le module optionnel 20-750-ENETR, doté d'une interface Ethernet/IP double port, est conçu pour les variateurs de la série PF 750. Il ajoute une double connectivité Ethernet/IP au variateur, permettant ainsi une intégration aisée aux réseaux industriels modernes.

Que signifie la référence 20-750-ENETR ?

20-750 : Accessoire de la série PF 750
ENETR : Adaptateur EtherNET avec prise en charge de la topologie en anneau (DLR)

Quelle est la différence entre le mode adaptateur et le mode tapotement ?

Mode adaptateur : Le module fonctionne comme un adaptateur EtherNet/IP standard, permettant au variateur d’être contrôlé par un contrôleur via le réseau.
Mode Tap : Le module fonctionne comme une passerelle (similaire au module 1783-ETAP), permettant l’intégration du variateur dans une topologie de réseau linéaire ou en anneau au niveau du périphérique (DLR). Un câble Ethernet est connecté entre le port ENET3 du module et le port EtherNet/IP intégré au variateur. Ce mode prend également en charge la fonction Integrated Motion sur EtherNet/IP.

Combien de connexions ce module prend-il en charge ?

Le module prend en charge jusqu'à 30 connexions Ethernet. Les modes Adaptateur et Tap prennent tous deux en charge 16 connexions simultanées d'instructions MSG. En mode Adaptateur, une connexion d'E/S propriétaire exclusive est également incluse.

Les fichiers EDS sont-ils nécessaires à la configuration ?

Le module intègre des fiches techniques électroniques (EDS). Cela signifie que les fichiers EDS sont automatiquement chargés lorsque le module est détecté sur le réseau, simplifiant ainsi le processus de configuration.
