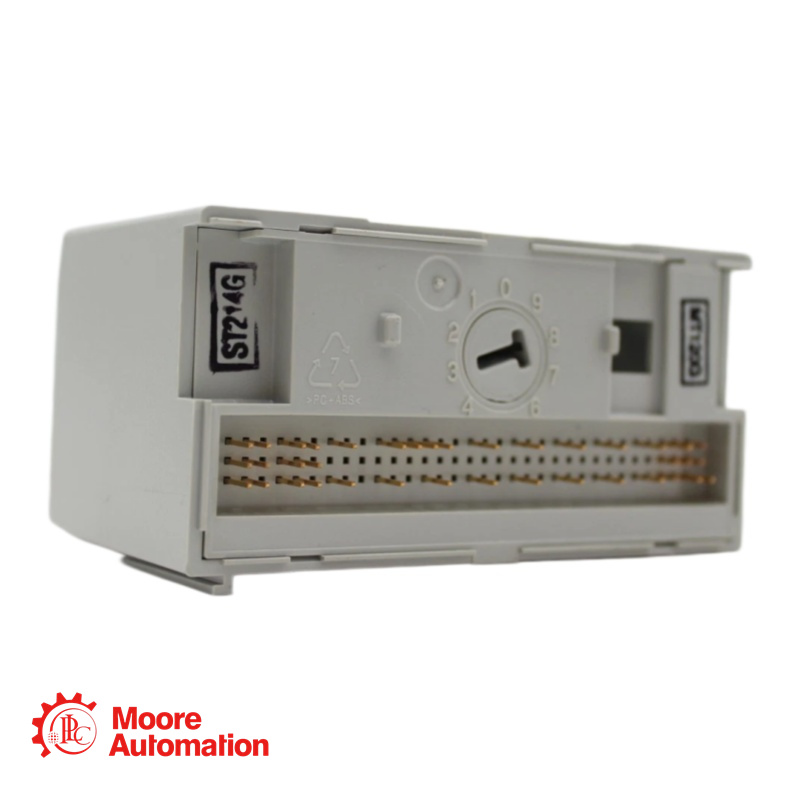

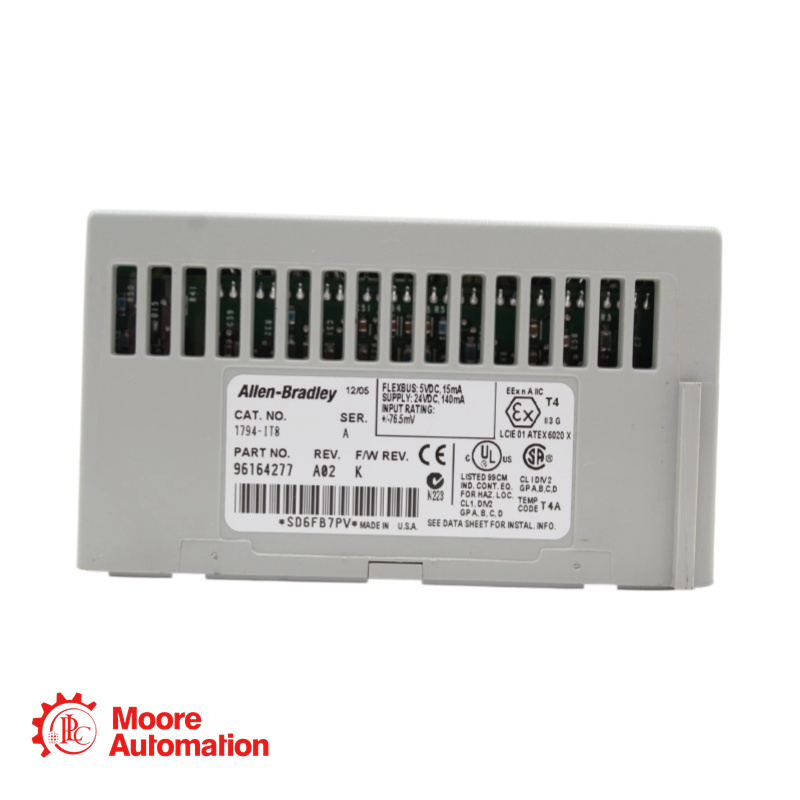

Module d'entrée thermocouple PLC 1794-IT8

Un soutien fiable commence ici :

Manager 5 étoiles Frida

Téléphone/WhatsApp :+86 15359408275

E-mail: ventes5@mooreplc.com

Adresse : Immeuble Guomao 3203, n° 388, route Hubin Sud, district de Siming, Xiamen, Fujian, Chine

Description:1794-IT8

Le module 1794-IT8 est un module d'E/S flexible conçu pour s'interfacer avec une large gamme de thermocouples et de signaux de l'ordre du millivolt. Il offre 8 canaux d'entrée indépendants, convertissant les signaux analogiques de température ou de tension en données numériques pour la communication avec un automate programmable. Ce module est idéal pour les applications d'E/S distribuées nécessitant une surveillance de température économique, sans exiger une vitesse de réponse élevée ni une précision extrême. Il prend en charge les thermocouples avec ou sans mise à la terre, sous réserve du respect des consignes d'installation. La communication s'effectue généralement par transfert de blocs (lecture/écriture) via l'adaptateur d'E/S flexible.

Paramètres : 1794-IT8

Gamme de produits : E/S FLEX
Type de produit : Module d'entrée thermocouple/millivolt
Nombre d'entrées : 8 canaux
Plage de tension en millivolts : ±76,5 mV
Résolution : 16 bits (2,384 µV typique)
Format des données : binaire 16 bits en complément à deux ou décalé (unipolaire)
Alimentation : 24 V CC
Consommation de courant FlexBus : 20 mA
Dissipation de puissance : 3 W maximum à 31,2 V CC
Tension d'isolement : testée à 850 V CC pendant 1 seconde (entre les entrées/l'alimentation utilisateur et la logique)
Réjection du bruit en mode normal : -60 dB à 60 Hz
Bande passante du canal : 0 à 2,62 Hz (-3 dB)

FAQ : 1794-IT8

Q1 : Quels types de capteurs puis-je connecter au 1794-IT8 ?
A : Le module prend en charge une large gamme de types de thermocouples, y compris J, K, E, R, N, S, B, C, T et L. Il accepte également un signal d'entrée direct en millivolts dans la plage de ±76,5 mV.

Q2 : Quel est le but du compensateur de jonction froide (CJC) ?
A : Le dispositif CJC est indispensable pour des mesures précises du thermocouple. Il mesure la température au niveau du bornier, permettant ainsi au module de compenser la tension générée à la jonction entre le fil du thermocouple et les bornes en cuivre. Deux compensateurs sont fournis avec le module et se montent sur le bornier 1794-TB3T.

Q3 : Que se passe-t-il si je sélectionne un type de thermocouple invalide lors de la configuration ?
A : Si un type de thermocouple non valide est sélectionné, le module active le bit de diagnostic « Structure incorrecte » (Lecture du mot 10/11, bit 02). Ceci indique une erreur de configuration qui empêche le bon fonctionnement jusqu'à sa correction.
