Le 1762-OB16 est un module d'extension de sortie de source CC 24 V à semi-conducteurs à 16 points avec un commun et une plage de fonctionnement CC de 20,4…26,4 V.
Marque :
PLCNuméro d'article :
1762-OB16Lester :
Approx. 235 g (8.29 oz)Dimension :
90 × 40 × 87 mm without mounting tabsPays d'origine :
USACode SH :
16-Point 24 V DC Source Output ModuleLa description :
The 1762-OB16 is a 16-point solid-state 24 V DC source output expansion module with one common and a 20.4…26.4 V DC operating range.Cliquez sur « + » pour afficher plus de spécifications.
Source: La publication officielle 1762-IN011 couvre 1762-OB16. Vérifiez la plaque signalétique, la configuration électrique, le câblage, le firmware et le projet enregistré avant le remplacement.
1762-OB16 fournit 16 sorties de source à semi-conducteurs pour la commutation de charges de terrain 24 V CC dans un système d'E/S d'extension 1762 compatible.

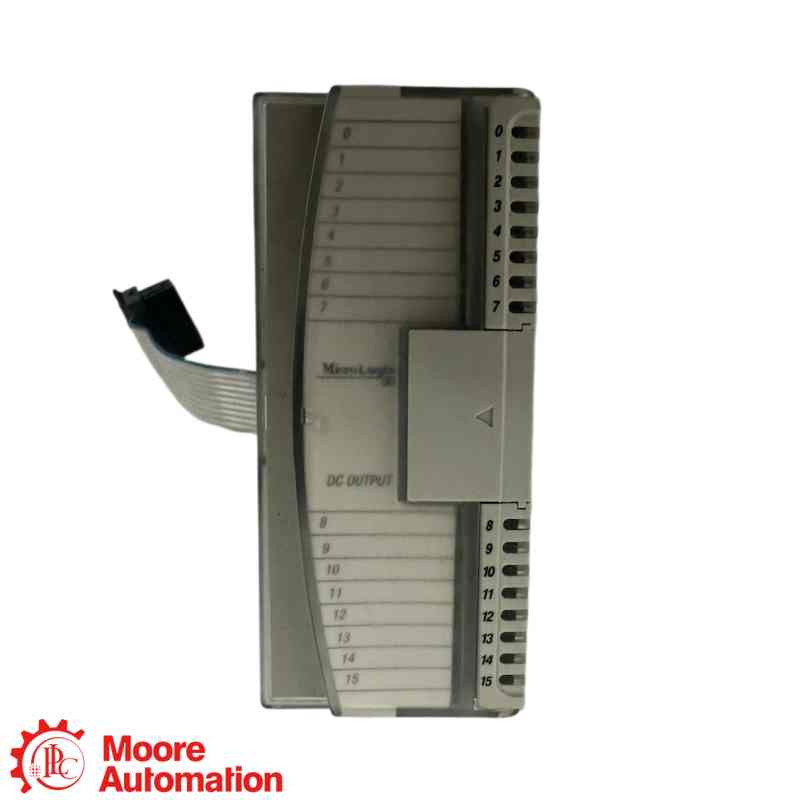

1762-OB16 il comporte 16 points de sortie, numérotés de 0 à 15, partageant un point commun ; le mot de l'image de sortie correspond directement à ces points.
1762-OB16 fonctionne de 20,4 à 26,4 V CC et supporte jusqu'à 0,5 A par point à 55 °C, sous réserve des limites publiées par point commun et par module.
1762-OB16 Les E/S d'extension doivent être montées horizontalement avec le dégagement de ventilation spécifié et connectées via le bus d'extension une fois tous les modules fixés.
1762-OB16 ne peut pas être remplacé uniquement par la correspondance du nombre de canaux, car le type de sortie à semi-conducteurs, la catégorie de tension, les limites de courant, le câblage et l'adressage du projet doivent également correspondre.
A 1762-OB16 La demande doit inclure des photos de la plaque signalétique, la quantité, le modèle du contrôleur, la position du module, la tension et le courant de charge, le câblage des bornes et la configuration du projet enregistrée.
Informations officielles du fabricant concernant le module de sortie de source CC 24 V à 16 points 1762-OB16.
La publication officielle 1762-IN011 couvre l'identification, l'installation, le câblage, la configuration et les exigences de fonctionnement de cette variante de catalogue.
MANUEL OFFICIELVeuillez nous envoyer le modèle complet, la quantité, des photos de la plaque signalétique ainsi que votre question technique ou relative à l'achat.
Les informations techniques figurant sur cette page se limitent à la publication officielle 1762-IN011. Aucune source tierce n'a été utilisée.
PLC Il s'agit de la référence de la famille de produits. La référence 1762-OB16 doit correspondre à la plaque signalétique complète, à la configuration électrique, à la disposition des E/S ou du processeur, au micrologiciel, au câblage et au projet enregistré.
Consignez le contrôleur ou la base installée, les E/S d'extension, la conception du réseau, le firmware et les équipements adjacents.
Photographiez le câblage des bornes, l'alimentation de la charge, la connexion commune et la connexion du bus d'extension avant de retirer le module.
Vérifiez la plage de fonctionnement de 20,4…26,4 V CC, les limites de courant de point et de courant commun, le type de charge et la mise à la terre avant la mise sous tension.
Ne sélectionnez pas de produit de remplacement tant que le type de sortie, la tension, le courant, le câblage commun, l'adressage des emplacements et le montage horizontal n'ont pas été confirmés.
Faites correspondre 1762-OB16 et son suffixe complet à la plaque signalétique complète et à la documentation du système installé.
Créez une copie récupérable du projet de contrôleur et enregistrez les paramètres du firmware, de communication et d'E/S avant la suppression.
Notez le protocole réseau ou série, les adresses, les câbles, l'alimentation et le câblage d'E/S utilisés par l'application installée.
Avant la mise en service, veuillez vérifier la référence du catalogue, le firmware, la configuration des E/S ou du processeur, les ports, l'alimentation, le câblage et la compatibilité avec le projet.
Un flux de travail clair pour l'approvisionnement, la vérification, la préparation de l'expédition, la livraison et l'assurance qualité des produits.
Veuillez indiquer la référence complète de la pièce, la quantité et le lieu de livraison.
