INFORMATIONS SUR LE PRODUIT● SORTIE NUMÉRIQUE 32 POINTS

MODULE DE SORTIE NUMÉRIQUE CC 1756

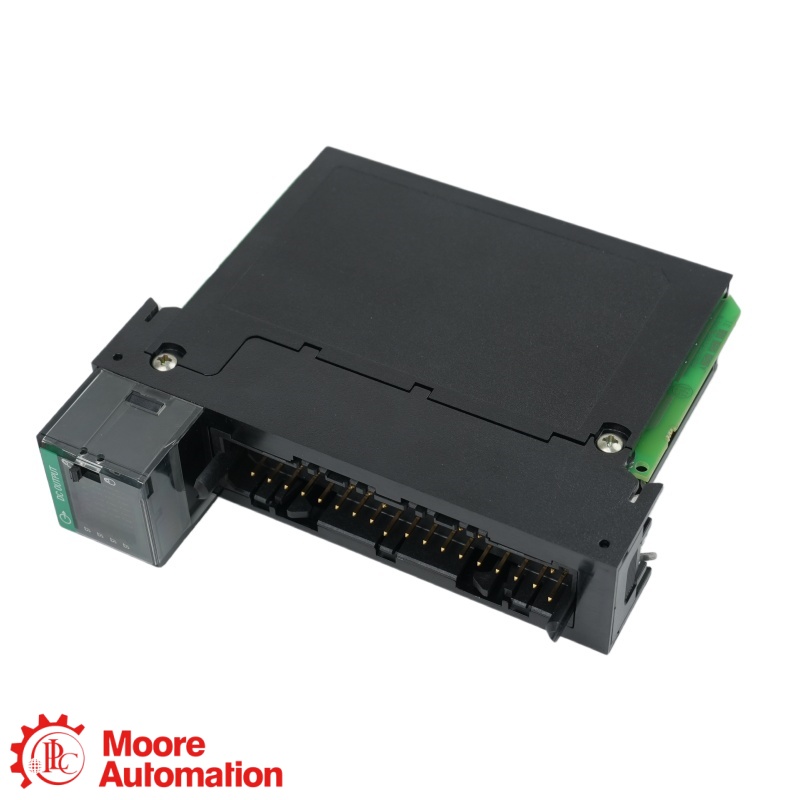

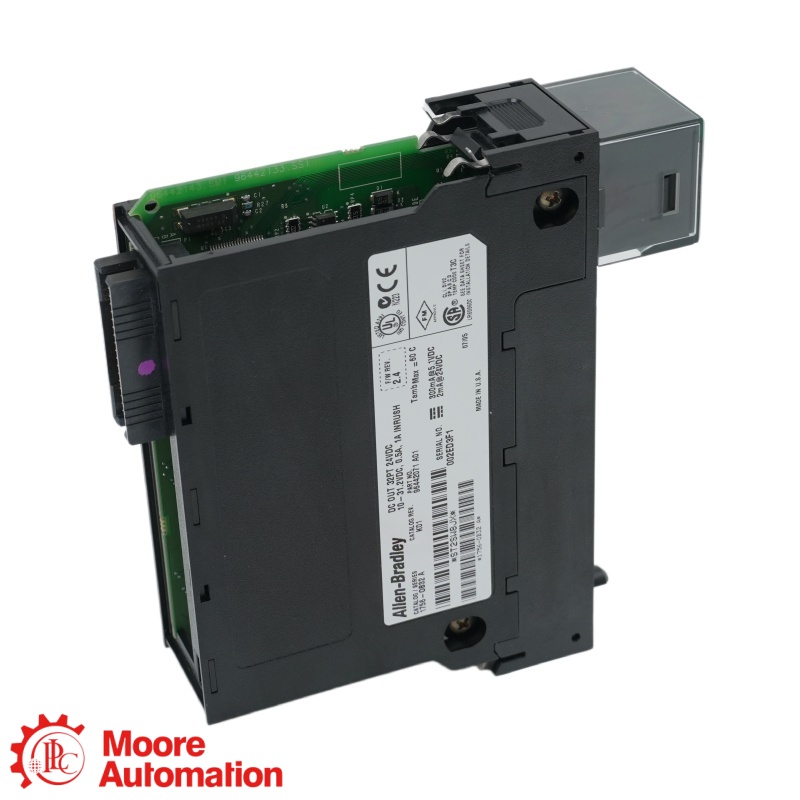

1756-OB32E

32 POINTS · SOURCE CC 12/24 V

Module de sortie à 32 points pour circuits de commande CC industriels

RÔLE DU PRODUIT

Le 1756-OB32E Il s'agit d'un module de sortie numérique à 32 points destiné à la commutation de charges à courant continu dans les applications de contrôle industriel. Ses sorties sont organisées en deux groupes de 16 points.

NOTE DE CONFIGURATION

Vérifiez la compatibilité du bornier amovible à 36 broches, le câblage sur site, ainsi que les exigences en matière de série et de charge avant l'installation.

👩‍💼

VOUS VOULEZ LE MEILLEUR PRIX ?

Frida

Leader des ventes 🏆

E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275

DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure de la référence 1756-OB32E

1756

Famille de cataloguesRéférence familiale 1756

OB32E

Modèle de sortieModule de sortie de source CC 12/24 V à 32 points

DONNÉES DE RÉFÉRENCE OFFICIELLES DU FABRICANT

Spécifications techniques

1756-OB32E DONNÉES

1756-OB32E

Aperçu des données d'ingénierie

Cliquez sur « + » pour afficher plus de spécifications.

RÉSULTATS32

TENSION12/24 V CC

GAMME10–31,2 V CC

REGROUPEMENT16 points/groupe

Le 1756-OB32E fournit 32 sorties de source organisées en 16 points par groupe.

Informations générales −

MarquePLC

Modèle de page1756-OB32E

Référence du catalogue1756-OB32E

Type de produitModule de sortie numérique CC à 32 points

Données électriques ＋

Sorties32 (16 points par groupe)

Catégorie de tensionSource de courant continu 12/24 V

Plage de tension de fonctionnement10–31,2 V CC

Courant par point, maximum0,5 A à 50 °C ; 0,35 A à 60 °C

Courant par module, maximum16 A à 50 °C ; 10 A à 60 °C

Courant de charge minimal3 mA par point

Synchronisation et puissance ＋

Délai de mise en marche à l'arrêt60 µs nominal ; 1 ms maximum

Délai de mise en marche à l'arrêt200 µs nominal ; 1 ms maximum

Consommation de courant à 5,1 V300 mA

Consommation de courant à 24 V2 mA

Puissance totale du fond de panier1,58 W

Dissipation de puissance maximale4,8 W à 60 °C

Caractéristiques de sortie ＋

Courant de fuite à l'état bloqué, maximum0,5 mA par point

Chute de tension à l'état passant, maximum200 mV CC à 0,5 A

Courant de surtension par point1 A pendant 10 ms ; répétable toutes les 2 s à 60 °C

Dissipation thermique16,37 BTU/h

Source: Spécifications officielles des modules d'E/S 1756 Données techniques, publication 1756-TD002.

FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que 1756-OB32E utilisé pour ?＋

1756-OB32E est un module de sortie numérique de source CC 12/24 V à 32 points utilisé pour commuter des charges de terrain CC à travers 32 sorties disposées en deux groupes de 16.

Combien de sorties y a-t-il ? 1756-OB32E fournir?＋

1756-OB32E fournit 32 résultats, répartis en 16 points par groupe.

Quelle tension de fonctionnement 1756-OB32E soutien?＋

La plage de tension de fonctionnement officielle pour 1756-OB32E est de 10 à 31,2 V CC, dans la catégorie de tension de source CC 12/24 V.

Quelle est l'intensité maximale admissible de 1756-OB32E?＋

1756-OB32E supporte jusqu'à 0,5 A par point à 50 °C, réduit à 0,35 A par point à 60 °C ; le module maximum est de 16 A à 50 °C et de 10 A à 60 °C.

Que dois-je prévoir pour un 1756-OB32E citation?＋

Pour un 1756-OB32E Pour obtenir un devis, veuillez fournir la plaque signalétique complète, la série, la quantité, les exigences relatives au bornier amovible, les détails de la charge connectée et le lieu de livraison.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez 1756-OB32E avec Frida

Veuillez fournir l'étiquette complète et les détails du système connecté afin de vérifier la compatibilité, la disponibilité et les délais de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT

ventes5@mooreplc.com +86 153 5940 8275

FICHE TECHNIQUE OFFICIELLE

Spécifications des modules d'E/S 1756

Les données techniques officielles du 1756-OB32E couvrent 32 sorties de source, une catégorie de tension CC de 12/24 V, une plage de fonctionnement, des limites de courant, des caractéristiques de temporisation et de puissance.

Données techniques officielles 1756-OB32E

Le document fournit les caractéristiques électriques, de synchronisation, de puissance et de sortie du module de sortie CC à 32 points.

FICHE TECHNIQUE OFFICIELLE ↗

Contactez-nous pour obtenir de l'aide

Veuillez envoyer des photos complètes du modèle, de la quantité et de la plaque signalétique.

E-MAIL
ventes5@mooreplc.com WHATSAPP
+86 153 5940 8275

Source : données techniques officielles des spécifications des modules d'E/S 1756, publication 1756-TD002.
