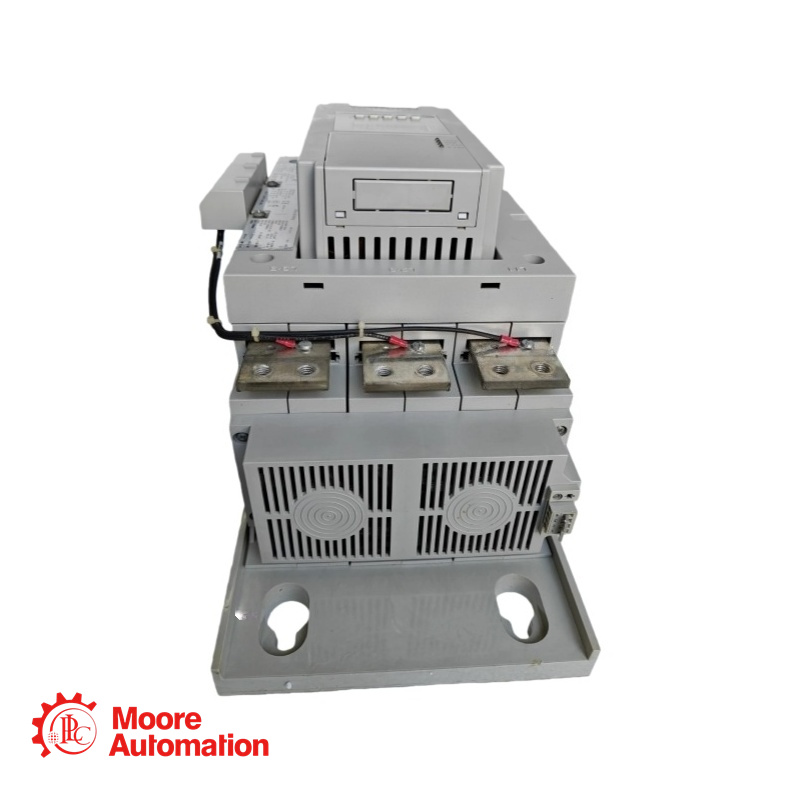

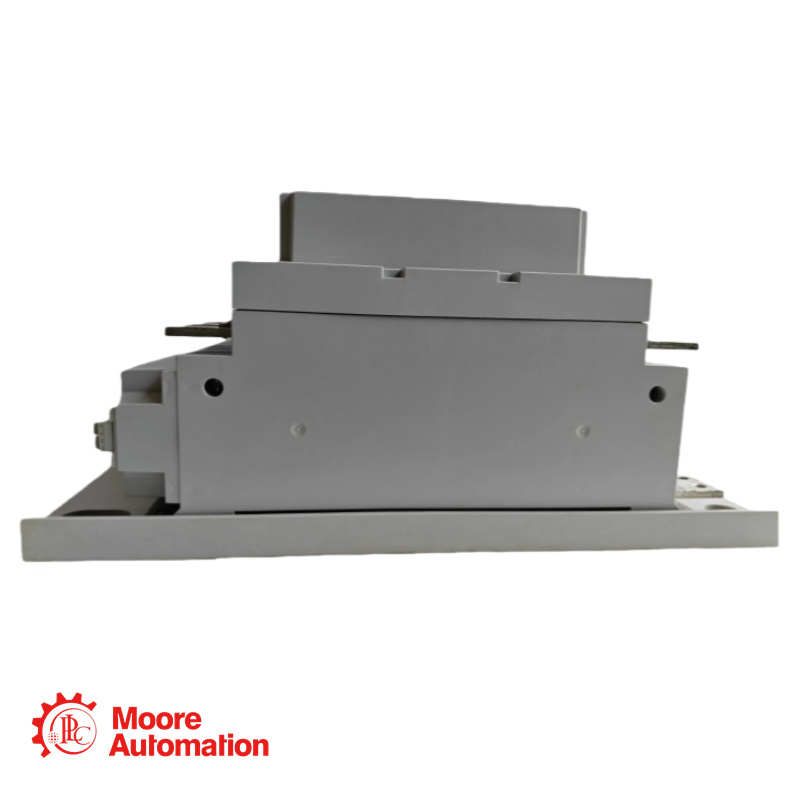

Contrôleur de moteur intelligent PLC 150-F201NBD

Vous souhaitez obtenir un devis ?

Gérante 5 étoiles : Frida

Paramètres du produit

Caractéristiques du contrôleur : 201 A, 75-150 ch à 460 V CA
Tension de commande : 100…240 V CA
Gamme de produits : SMC Flex
Tension de fonctionnement nominale (Ue) : 200...480 V CA (-15 %, +10 %) pour le circuit d'alimentation, conforme aux normes UL/CSA/NEMA.
Type de tension d'actionnement : CA
Tension d'alimentation de commande nominale : 100 V CA à 50 Hz et 60 Hz.
Connexion et courant du moteur :
Raccordement au réseau : Puissance moteur maximale de 75 ch à 230 V CA, 60 Hz, triphasé. Plage de courant moteur : 67…201 A à 600/690 V CA.
Couplage Delta (à l'intérieur du triangle) : Puissance moteur maximale de 350 ch à 575 V CA, 60 Hz, triphasé. Plage de courant moteur : 116…348 A à 500/575 V CA.
Circuit de commande :
Tension d'entrée maximale à l'état OFF : 50 V CA / 10 V CC / 12 V CA.
Tension d'entrée à l'état passant minimale : 85 V CA / 19,2 V CC / 20,4 V CA.
Courant d'entrée à l'état passant : 20 mA à 120 V CA / 40 mA à 240 V CA / 7,6 mA à 24 V CA/CC.
Entrée tachymétrique : 0…5 V CC, où 4,5 V CC correspond à une vitesse de 100 %.
Dissipation thermique en régime permanent avec contrôle et puissance du ventilateur : 180 W
Température de stockage et de transport : -20 °C
Humidité : 5 à 95 % (sans condensation)
Température de fonctionnement :
Ouvert : -5 à 50 °C (23 à 122 °F)
Altitude : 2000 m
Degré de pollution : 2

À propos de la série

Gamme de produits et positionnement

Le SMC Flex fait partie de la famille des contrôleurs de moteurs intelligents (SMC™). Il s'agit d'un démarreur progressif modulaire à microprocesseur conçu pour contrôler et protéger les moteurs à induction triphasés.

Caractéristiques principales

Conception modulaire : Module de commande, modules d'alimentation et ensemble ventilateur amovibles pour faciliter l'installation, la maintenance et l'entretien.
Renseignements avancés : Écran LCD et clavier intégrés pour la configuration locale ; également configurable via un logiciel PC.
Contournement intégré : Une fois que le moteur atteint sa vitesse maximale, des contacts de dérivation internes court-circuitent les SCR pour réduire la chaleur et gagner de la place.
Plusieurs modes de contrôle :
– Démarrage progressif, limitation de courant, démarrage au kick, démarrage à double rampe, démarrage à pleine tension
– Commande de pompe (pour la réduction des surtensions de fluide)
– Vitesse lente préréglée (pour le positionnement/l'alignement)
– Freinage intelligent du moteur (SMB™), Accu‑Stop™, freinage à basse vitesse
– Accélération linéaire (nécessite un tachymètre)
Flexibilité des communications : Ports DPI intégrés pour la connexion de modules d'interface humaine (HIM) et d'adaptateurs de communication (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, etc.).
Diagnostic et mesure complets : Surveillance en temps réel du courant, de la tension, de la puissance, de l'énergie, du facteur de puissance, de la capacité thermique du moteur, etc.
Protection et alarmes : Inclut les surcharges, les sous-tensions, les surtensions, les déséquilibres de phase, les blocages, les décrochages, les défauts à la terre, et plus encore.

Accessoires et options

Modules de protection : Pour la protection côté ligne ou côté charge (480 V ou 600 V).
Kits de cosses de raccordement : requis pour les contrôleurs de 108 A et plus.
Modules d'interface humaine (HIM) : Claviers LCD portables ou montés sur porte.
Modules de communication : adaptateurs pour différents réseaux industriels.
Kits de mise à niveau : Permettent la conversion des contrôleurs SMC Flex en contrôleurs SMC 50 (avec contournement).
