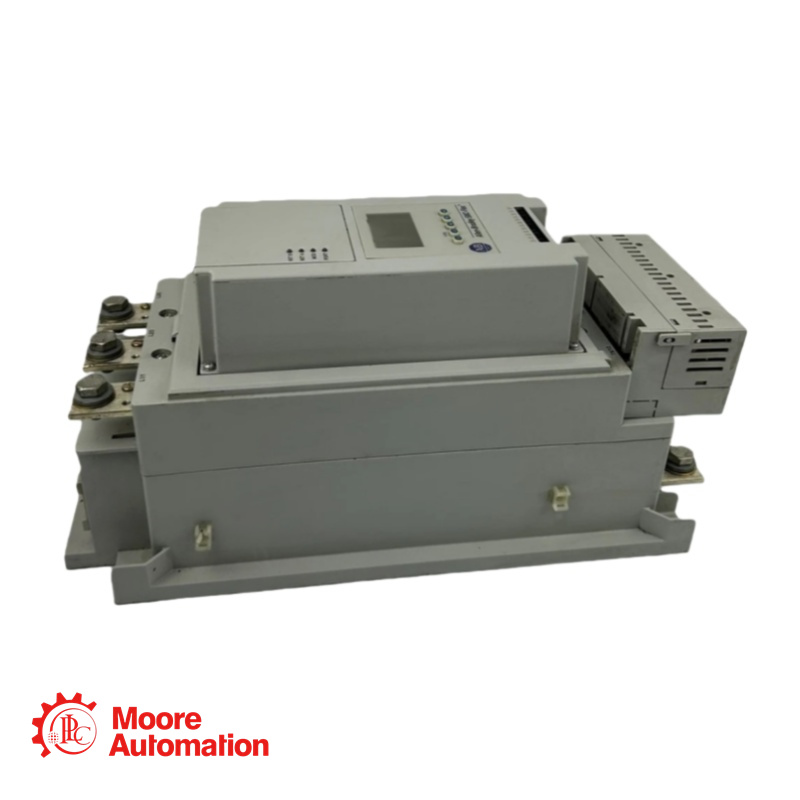

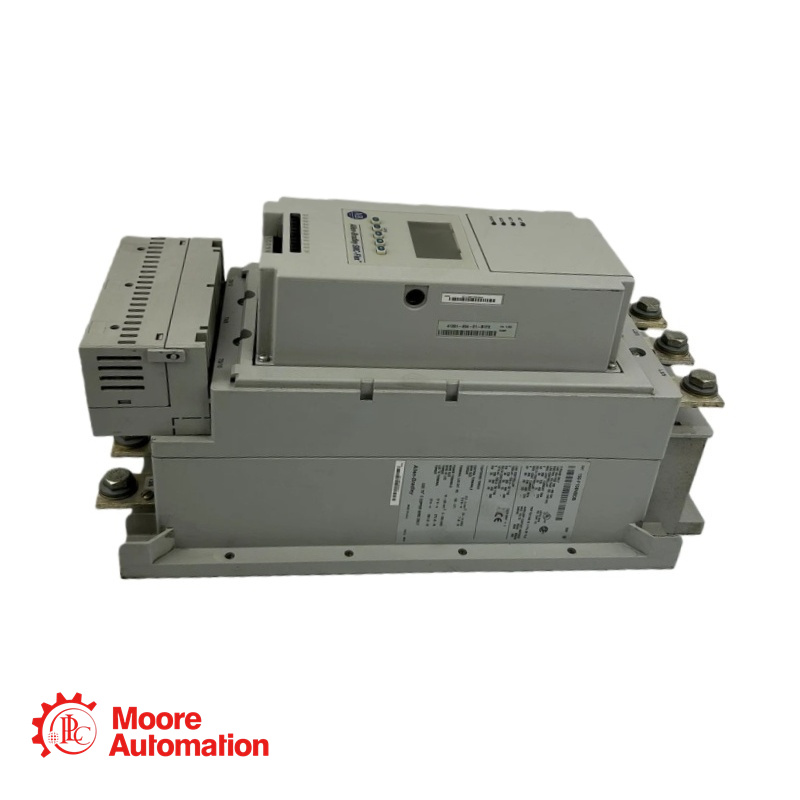

Contrôleur de moteur intelligent PLC 150-F108NBDB

Vous souhaitez obtenir un devis ?

Gérante 5 étoiles : Frida

Paramètres du produit

Tension de fonctionnement nominale (Ue) : 200 V
Tension d'alimentation de commande nominale à 50 Hz CA : 100 V
Tension d'alimentation de commande nominale à 60 Hz CA : 100 V
Courant de surcharge pour les appareils connectés au réseau : 27 A
Courant de surcharge pour les appareils connectés en triangle : 47 A
Module de commande du transformateur : 75 VA à 100…240 V CA (-15 %, +10 %)
Puissance du ventilateur du dissipateur thermique : 20 VA à 110/120 V CA ou 220/240 V CA
Tension inverse de crête répétitive admissible : 1 400 V selon les normes UL/CSA/NEMA pour les circuits d’alimentation
Fréquence de fonctionnement du circuit d'alimentation : 50/60 Hz
Puissance maximale du moteur raccordé au réseau : 90 kW à 690 V CA/Y, 50 Hz, triphasé
Puissance moteur maximale (couplage triangle) : 90 kW à 400/45 V CA à 50 Hz, triphasé
Tension d'impulsion nominale selon la norme CEI pour circuit de puissance : 6 000 V
Tenue diélectrique selon la norme CEI pour les circuits de puissance : 2 500 V
Plage de courant moteur raccordé au réseau : 27…108 A à 600/Y/890 V CA, triphasé
Plage de courant moteur en couplage triangle : 47…187 A à 500/575 V CA, triphasé
Protection contre les surtensions transitoires (en option) : Varistances à oxyde métallique : 220 J pour le circuit de puissance
Tension d'isolement nominale selon la norme CEI pour circuit de puissance : 500 V
Courant d'entrée à l'état OFF : <10 mA CA, <3 mA CC pour le circuit de commande à la tension d'entrée à l'état bloqué
Courant thermique conventionnel (Ith) pour les contacts auxiliaires : CA/CC : 5 A
Nombre maximal de capteurs pour les valeurs nominales d'entrée PTC : 6
Module de contrôle du courant d'appel : 5 A à 24 V CC (-15 %, +10 %)
Tension aux bornes PTC (RPTC = ouvert), max. : 30 V pour les valeurs nominales d’entrée PTC
Module de contrôle de puissance transitoire : 60 W à 24 V CC (-15 %, +10 %)
Module de contrôle de puissance en régime permanent : 24 W à 24 V CC (-15 %, +10 %)
Tension aux bornes PTC (RPTC = 4 kΩ), Max : <7,5 pour les valeurs nominales d'entrée PTC
Temps de réponse pour les valeurs d'entrée PTC : 800 ms
Module de contrôle du temps d'appel : 250 ms à 24 V CC (-15 %, +10 %)
Module de contrôle du temps transitoire : 500 ms à 24 V CC (-15 %, +10 %)
Résistance à froid de la chaîne de capteurs PTC, max. : 1500 Ω pour les valeurs nominales d’entrée PTC
Entrée tachymétrique : 0…5 V CC à 4,5 V CC = 100 % de la vitesse
Résistance de déclenchement en court-circuit pour les valeurs nominales d'entrée PTC : 25 Ω ± 10 Ω
Résistance de réponse pour les valeurs d'entrée PTC : 3400 Ω ± 150 Ω
Résistance de réinitialisation pour les valeurs d'entrée PTC : 1 600 Ω ± 100 Ω
Tension d'entrée à l'état bloqué, max. : 50 V CA à 10 V CC/12 V CA pour le circuit de commande
Tension d'entrée à l'état passant, min. : 85 V CA à 19,2 V CC/20,4 V CA pour le circuit de commande
Courant nominal de fonctionnement des contacts auxiliaires : 3 A à 120 V CA, 1,5 A à 240 V CA

À propos de la série

Gamme de produits et positionnement

Le SMC Flex fait partie de la famille des contrôleurs de moteurs intelligents (SMC™). Il s'agit d'un démarreur progressif modulaire à microprocesseur conçu pour contrôler et protéger les moteurs à induction triphasés.

Caractéristiques principales

Conception modulaire : Module de commande, modules d'alimentation et ensemble ventilateur amovibles pour faciliter l'installation, la maintenance et l'entretien.
Renseignements avancés : Écran LCD et clavier intégrés pour la configuration locale ; également configurable via un logiciel PC.
Contournement intégré : Une fois que le moteur atteint sa vitesse maximale, des contacts de dérivation internes court-circuitent les SCR pour réduire la chaleur et gagner de la place.
Plusieurs modes de contrôle :
– Démarrage progressif, limitation de courant, démarrage au kick, démarrage à double rampe, démarrage à pleine tension
– Commande de pompe (pour la réduction des surtensions de fluide)
– Vitesse lente préréglée (pour le positionnement/l'alignement)
– Freinage intelligent du moteur (SMB™), Accu‑Stop™, freinage à basse vitesse
– Accélération linéaire (nécessite un tachymètre)
Flexibilité des communications : Ports DPI intégrés pour la connexion de modules d'interface humaine (HIM) et d'adaptateurs de communication (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, etc.).
Diagnostic et mesure complets : Surveillance en temps réel du courant, de la tension, de la puissance, de l'énergie, du facteur de puissance, de la capacité thermique du moteur, etc.
Protection et alarmes : Inclut les surcharges, les sous-tensions, les surtensions, les déséquilibres de phase, les blocages, les décrochages, les défauts à la terre, et plus encore.

Accessoires et options

Modules de protection : Pour la protection côté ligne ou côté charge (480 V ou 600 V).
Kits de cosses de raccordement : requis pour les contrôleurs de 108 A et plus.
Modules d'interface humaine (HIM) : Claviers LCD portables ou montés sur porte.
Modules de communication : adaptateurs pour différents réseaux industriels.
Kits de mise à niveau : Permettent la conversion des contrôleurs SMC Flex en contrôleurs SMC 50 (avec contournement).
