Informations de base

Fabricant : Pepperl+Fuchs
Type de produit : Module d’interface K-System (série KF)
Fonction : Conditionneur de signal monocanal et barrière d'isolation pour applications en zones dangereuses

Description du produit

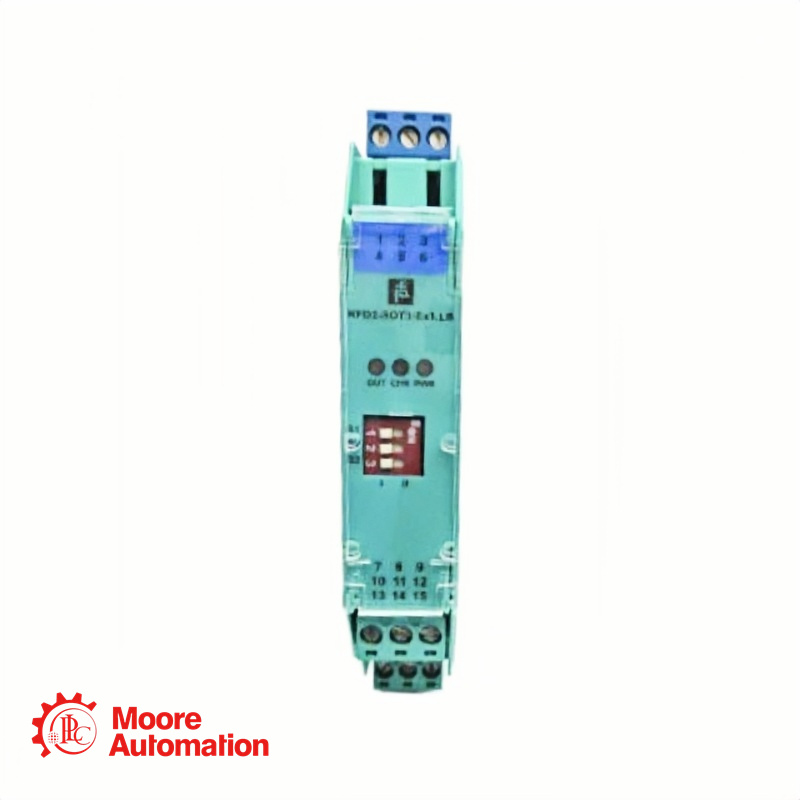

Le KFD2-SOT3-EX1.LB Il s'agit d'une barrière à isolation galvanique conçue pour le transfert de signaux numériques d'une zone dangereuse vers une zone sûre. Elle accepte les entrées provenant de capteurs NAMUR ou de contacts mécaniques secs et fournit deux sorties transistorisées passives indépendantes.

Ce module se distingue par sa logique de sortie configurable, permettant au second canal de sortie de fonctionner soit comme un répartiteur de signal redondant, soit comme une sortie dédiée à l'indication de défaut. Grâce à sa détection intégrée des défauts de ligne (LFD) et à son niveau de sécurité fonctionnelle SIL 2 (SC 3), il est optimisé pour les boucles d'automatisation de processus critiques exigeant une haute disponibilité et une transparence diagnostique.

Spécifications techniques

Domaines d'application

Usines chimiques et pétrochimiques : Interface pour les capteurs de proximité NAMUR surveillant la position des vannes dans les zones dangereuses.
Systèmes de détection d'incendie et de gaz : surveillance fiable des détecteurs de fumée ou des déclencheurs manuels avec une intégrité SIL 2.
Skids de turbines et de compresseurs : Capteur de vibrations (sonde de proximité) interfaçant avec des capacités de verrouillage des défauts.
Systèmes instrumentés de sécurité (SIS) : Lorsque la capacité systématique SC 3 est requise pour l'élément de conditionnement du signal.

Foire aux questions - KFD2-SOT3-EX1.LB

Q : Comment puis-je câbler un contact sec (interrupteur) à ceci ? KFD2-SOT3-EX1.LB?
R : Vous devez câbler le contact en série avec un réseau de résistances (par exemple, Pepperl+Fuchs F-NR3-Ex1) côté terrain pour simuler les niveaux de courant NAMUR. Vous pouvez également désactiver la détection de coupure basse tension (LFD) via le commutateur DIP et connecter un contact sec directement entre les bornes 1+ et 2+. Remarque : La désactivation de la LFD empêche le module de détecter une rupture du fil de terrain.

Q : Quelle est la différence entre l'isolation « Sortie I » et « Sortie II » ?
A : Les deux sorties sont des transistors passifs à isolation galvanique. Cependant, l'isolation entre la sortie I et la sortie II est de type isolation de base (60 V). Si vous utilisez les deux sorties pour piloter deux cartes d'entrée d'automate programmable différentes avec des références d'alimentation différentes, assurez-vous que la différence de potentiel ne dépasse pas 60 V afin de garantir une isolation de sécurité.

Q : Que signifie « Sortie transistor passive » ?
A : Le module ne fournit pas de tension sur la boucle de sortie. Vous devez alimenter la charge avec une source de tension continue externe (30 V max.) (par exemple, une carte d'entrée d'automate programmable). Le module sert d'interrupteur pour mettre cette boucle externe à la masse (0 V).

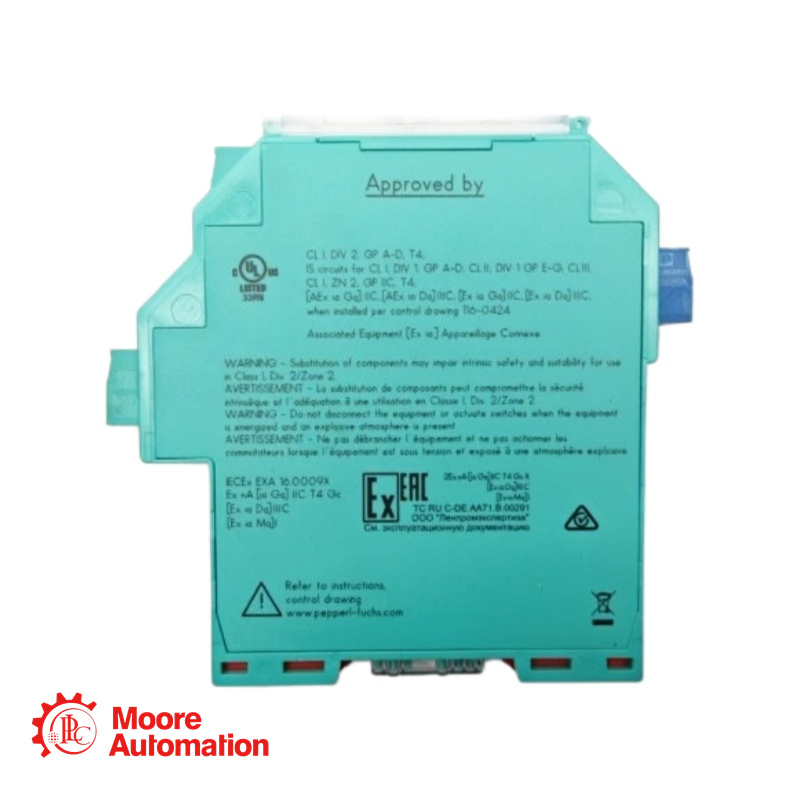

Q : Que signifie « Um 253 V AC » dans les données relatives aux zones dangereuses ?
A : Il s'agit de la tension maximale admissible côté zone non dangereuse (bornes d'alimentation) sans compromettre la sécurité intrinsèque. Ce n'est pas la tension de fonctionnement (19-30 V CC). Elle indique la robustesse du module face aux surtensions du réseau électrique.
