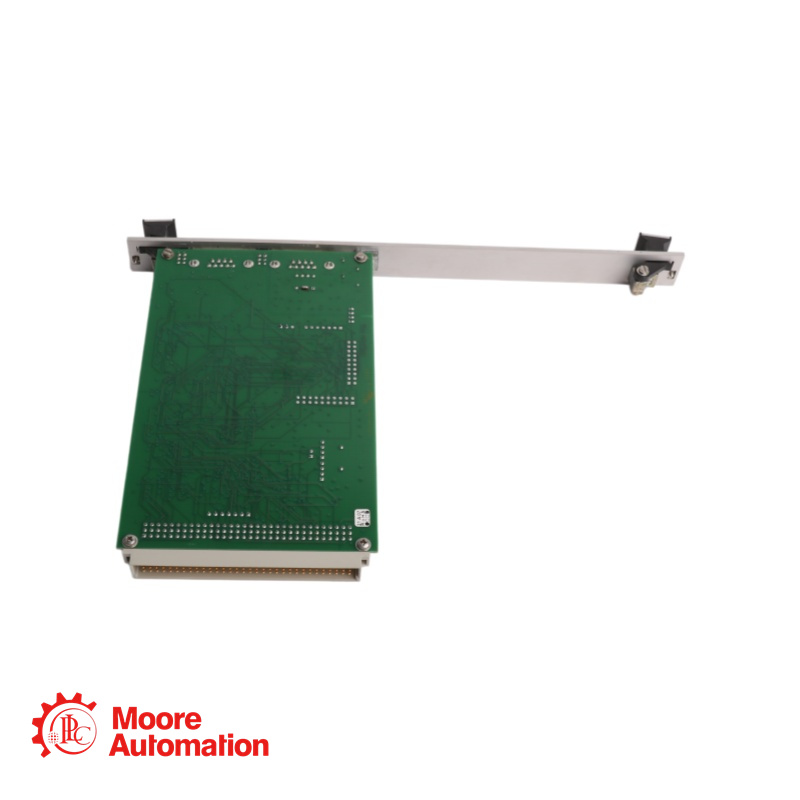

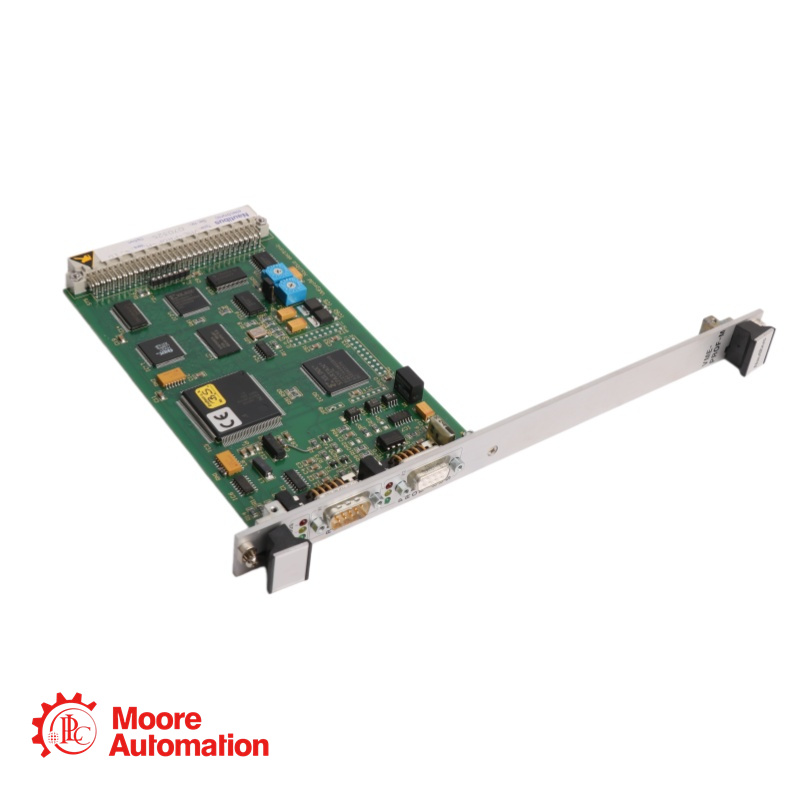

Module maître Profibus DP Nautibus VME-PROF-M

VME-PROF-M
Introduction

Description :

Le VME-PROF-M Le module Profibus DP-Master est conçu pour les systèmes VMEbus. Il permet une intégration économique des modules d'E/S Profibus dans les architectures VMEbus, remplaçant ainsi les cartes d'E/S VMEbus onéreuses. Ce module gère l'ensemble des communications Profibus de manière autonome, réduisant la charge logicielle sur le processeur principal VMEbus.

Spécification:

Protocole : PROFIBUS DP-Master 1 (EN 50170), prend en charge DP-V0 et DP-V2 (synchronisation temporelle)
Interface VMEbus : A24, D16 Esclave
Mémoire : 64 Ko de RAM double port, 128 Ko de RAM, 512 Ko de mémoire flash EPROM du bloc de démarrage
Interface Profibus : 1 x RS485, isolée galvaniquement, jusqu’à 12 Mbit/s avec PROFIBUS-FPGA
Interface de configuration : 1 port série RS232 (panneau avant X1), 9 600 bauds, 8N1, câble null-modem requis
Processeur : 32 bits
Consommation électrique : +5 V : typ. 700 mA
+12V et -12V non nécessaires
Température de fonctionnement : 0 à +50 °C
Température de stockage : -25 à +70 °C

Caractéristiques:

Le module contient son propre processeur 32 bits et son propre firmware, gérant le cycle Profibus de manière indépendante après configuration.
Configuration via un PC Windows à l'aide du logiciel DPKonfig via une connexion RS-232 standard. Aucun logiciel VMEbus n'est requis pour la configuration initiale.
Idéal pour connecter des disques durs et autres appareils sensibles au facteur temps grâce à sa capacité à gérer des temps de cycle fixes avec une précision à la microseconde.
Fournit plusieurs méthodes pour garantir la cohérence des données lors de l'accès aux données de processus dans la RAM à double port, notamment les sémaphores et le fonctionnement piloté par interruption.
Les paramètres de configuration peuvent être stockés dans l'EEPROM embarquée, permettant ainsi au module de démarrer automatiquement après la mise sous tension sans intervention de l'hôte.
Assure une communication robuste et protège le système VMEbus contre les boucles de masse ou les différences de tension potentielles sur le réseau Profibus.
