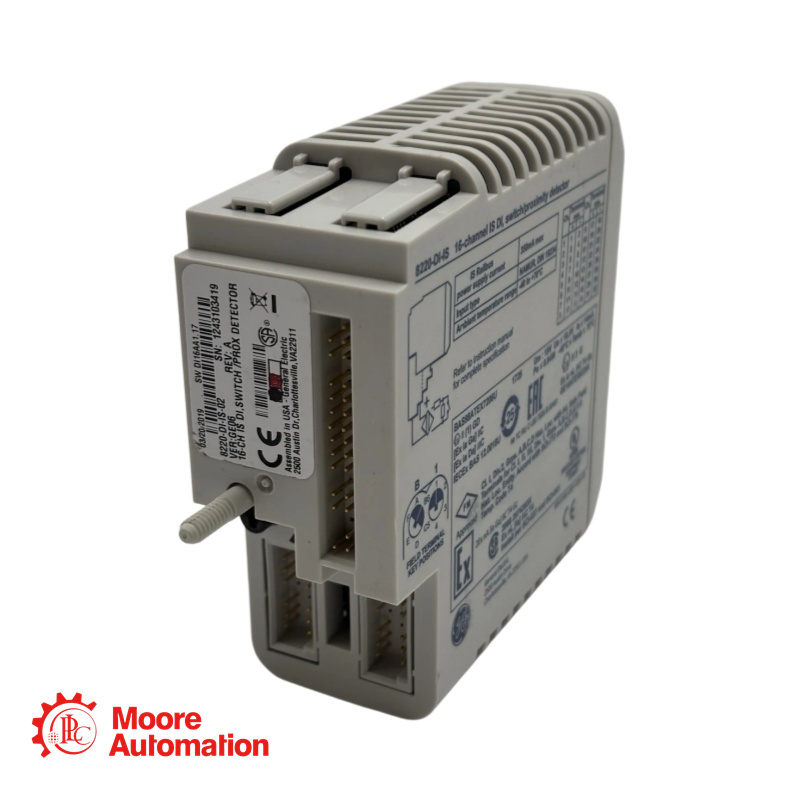

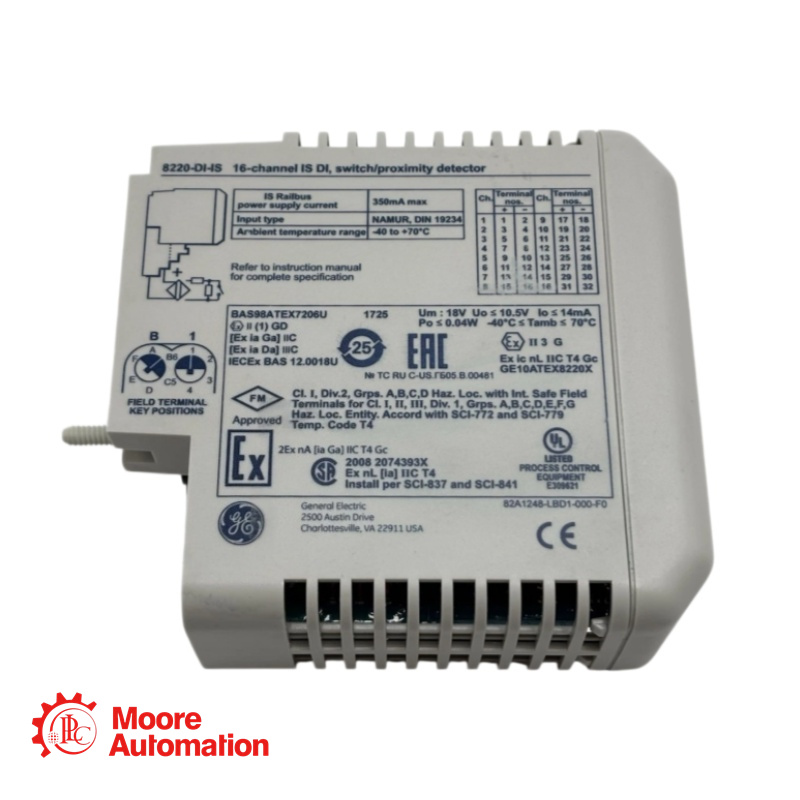

Module d'entrée discret MTL 8220-DI-IS

Obtenez un prix ici :

Directrice des ventes : Frida

Téléphone/WhatsApp : +86 15359408275

E-mail: ventes5@mooreplc.com

Informations de base

Fabricant : MTL Instruments (Eaton)
Gamme de produits : E/S série MTL8000
Fonction : Entrée numérique IS 16 canaux (Interface commutateur / détecteur de proximité)
Application principale : Acquisition de signaux en zone dangereuse 0 / classe I division 1

Description du produit

Le 8220-DI-IS est un module d'entrée haute densité à sécurité intrinsèque conçu pour s'interfacer avec jusqu'à 16 appareils de terrain situés en zones dangereuses. Il accepte les signaux provenant de contacts secs, d'appareils simples ou de détecteurs de proximité conformes à la norme NAMUR.

Spécifications techniques

Domaines d'application

Chimie et pétrochimie : Surveillance en vrac des vannes manuelles, des pressostats et des détecteurs de niveau dans les parcs de stockage de réservoirs.
Systèmes de contrôle des turbines : Interface pour les contacts d'alarme des capteurs de vibrations (sondes de proximité) avec LFD pour assurer l'intégrité de la boucle.
Panneaux de détection incendie et gaz : surveillance des déclencheurs manuels et des détecteurs de fumée/chaleur situés dans les zones de traitement dangereuses.
Transport ferroviaire et routier : Retour d'information sur l'état des équipements de signalisation en bord de voie lorsque la sécurité intrinsèque est obligatoire.

Foire aux questions - 8220-DI-IS

Q : Comment fonctionne la détection des défauts de ligne (LFD) ?k sur ce module ?
A : Le module surveille la résistance totale de la boucle.
Fonctionnement normal : la résistance correspond au courant NAMUR (1,2 mA - 2,1 mA).
Circuit ouvert : résistance de boucle > 90 kΩ. Le module signale un défaut (rupture de fil).
Court-circuit : résistance de boucle < 100 Ω. Le module signale un défaut (court-circuit).
Remarque : le LFD peut être activé ou désactivé par canal via la configuration logicielle pour s’adapter à un câblage à contacts secs simples.

Q : Puis-je utiliser ce module pour des applications de comptage à grande vitesse ?
A : Limité. La fréquence d'entrée maximale est de 20 Hz et la largeur d'impulsion minimale détectable est de 45 ms. Ceci est conçu pour comptage d'impulsions mécaniques lentes (par exemple, débitmètre à turbine avec sortie à interrupteur à lames) plutôt qu'une rétroaction d'encodeur rotatif à grande vitesse.

Q : Quelle est la différence entre les terminaux de terrain 8623-FT-IS et 8624-FT-IS ?
A:
8623-FT-IS : Bornier standard pour les 16 canaux.
8624-FT-IS : Bornier spécialisé permettant la déconnexion en boucle (fusible/disjoncteur discret) pour 8 canaux. Il est utilisé pour les interventions de maintenance sans mise hors tension de l’ensemble du module.
