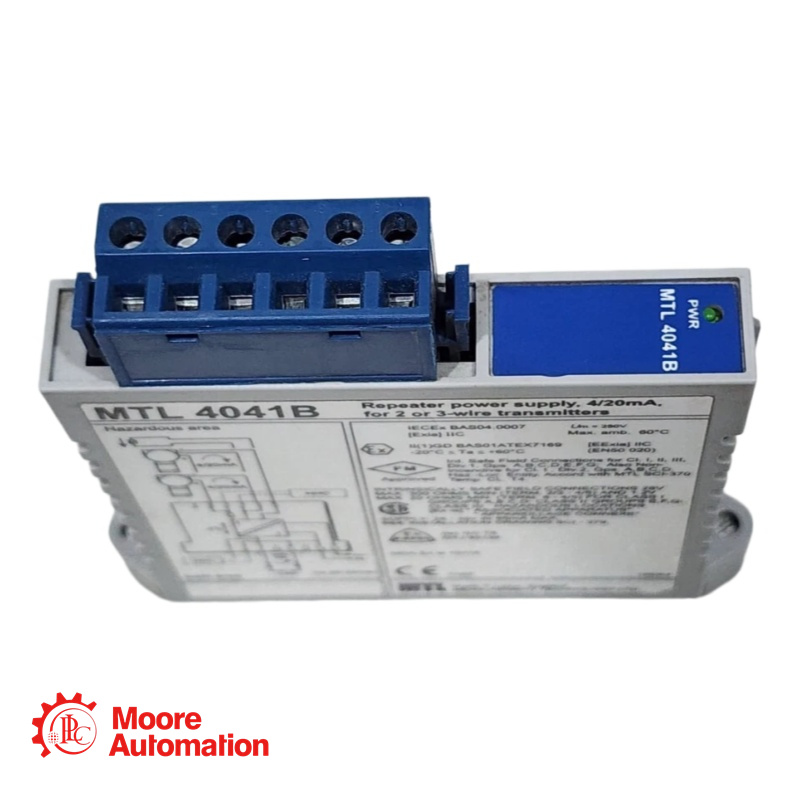

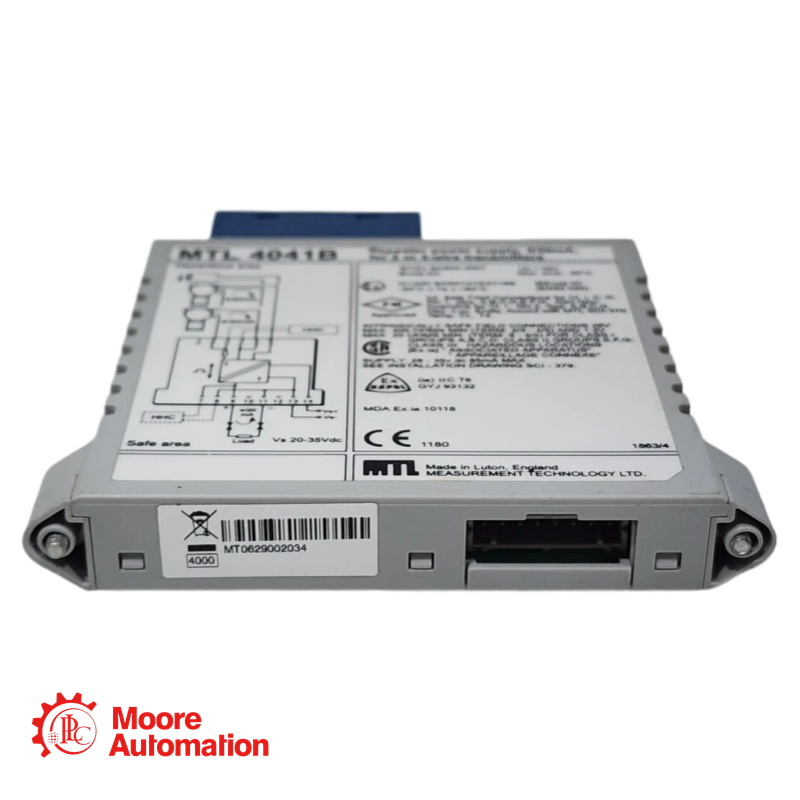

Module d'alimentation MTL-4041B - MTL

Obtenez un prix ici :

Directrice des ventes : Frida

Téléphone/WhatsApp : +86 15359408275

E-mail: ventes5@mooreplc.com

Informations de base

Fabricant : MTL Instruments (Eaton)
Gamme de produits : Série MTL4000
Fonction : Barrière isolée à 1 canal et répéteur pour émetteurs 2/3 fils
Caractéristique clé : HART® / Transparence des communications numériques (bidirectionnelles)

Description du produit

Le MTL4041B fournit une alimentation CC flottante pour alimenter un transmetteur 4/20 mA conventionnel à 2 ou 3 fils ou un transmetteur intelligent situé en zone dangereuse. Il réplique le courant dans un autre circuit pour alimenter une charge en zone sûre. Pour les transmetteurs intelligents, l'unité permet la transmission bidirectionnelle de signaux de communication numériques superposés au signal 4/20 mA, permettant ainsi d'interroger le transmetteur depuis le poste opérateur ou par un communicateur portatif. Ce module peut également être utilisé avec des sources de courant pour zones dangereuses et certains compteurs à vortex et à turbine.

Spécifications techniques

Domaines d'application

Positionneur de vanne intelligent : étalonnage Permet à un technicien de connecter un communicateur HART® à la boîte de jonction de terrain (bornes 3 et 4) sans retirer la résistance de boucle de 250 Ω ni déconnecter le signal DCS.
Interface avec débitmètre à turbine : spécifiquement compatible avec certains débitmètres à vortex et à turbine ; l’unité supporte les exigences de courant d’excitation plus élevées souvent requises par ces appareils.
Modernisation des boucles analogiques vers HART® : lors de la mise à niveau d'un transmetteur de pression analogique vers un transmetteur intelligent, le MTL4041B garantit que le câblage de boucle 4/20 mA existant et la barrière IS sont conformes aux signaux numériques FSK.

Foire aux questions - MTL-4041B

Q : Pourquoi l'application « intelligente » nécessite-t-elle une résistance de charge de 250 Ω ?
A : La communication HART® superpose un signal de courant à modulation par déplacement de fréquence (FSK) (±0,5 mA) à la boucle analogique 4/20 mA. L'entrée du système de commande doit présenter une impédance minimale de 250 Ω pour convertir cette ondulation de courant en un signal de tension détectable. La spécification MTL4041B définit explicitement la résistance de charge nécessaire pour garantir cette impédance.

Q : Puis-je utiliser les terminaux 5 et 6 pour la communication HART® ?
R : Non. Conformément aux consignes de sécurité, les bornes 5 et 6 ne prennent pas en charge les communications HART®. Vous devez utiliser les bornes 3 et 4 pour la connexion HHC sur le terrain ou faire transiter le signal par la boucle de sortie principale (9 et 11) pour les modems de salle de contrôle.

Q : Quelle est la différence entre le branchement d'un émetteur à 2 fils et celui d'un émetteur à 3 fils ?
A:
2 fils : Connectez l'émetteur (+) à la borne 2 ; l'émetteur (-) à la borne 5.
3 fils : Connectez le (+) de l’émetteur à la borne 2 ; le (-) de l’émetteur à la borne 5 ; connectez le troisième fil de l’émetteur (généralement le blindage ou le commun spécifique) conformément au manuel de l’émetteur, souvent à la borne 6 ou à la terre.

Q : La LED sert-elle uniquement à indiquer l'alimentation ?
R : Oui. La LED verte unique indique la présence d'une alimentation CC (Vs) sur les bornes 13 et 14. Elle n'indique pas l'état de la boucle de signal ni la détection d'un défaut de ligne.
