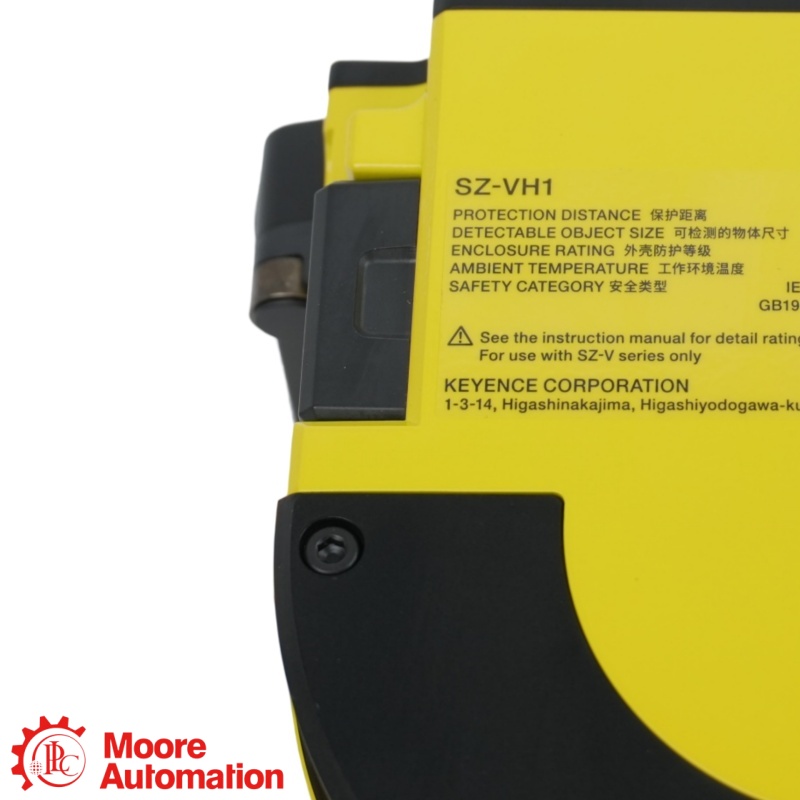

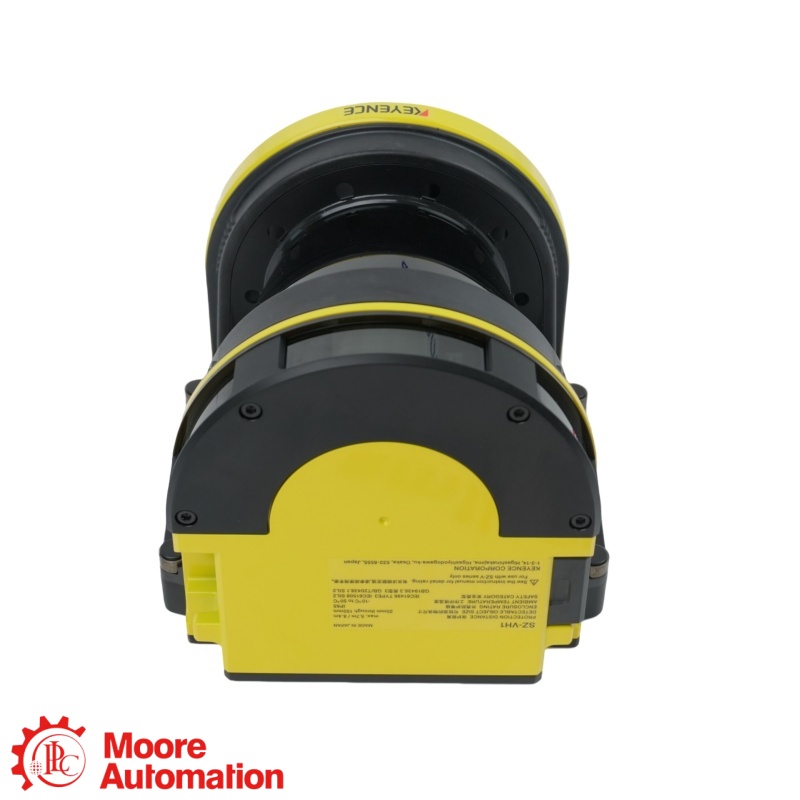

SZ-VH1 est la tête de scanner standard utilisée avec les configurations d'affichage et de contrôleur de scanner laser de sécurité compatibles de la série KEYENCE SZ-V.
NOTE DE CONFIGURATION
Pour SZ-VH1, vérifiez l'écran ou l'unité de contrôle SZ-V compatible, le câble de tête, la disposition de montage, les paramètres de zone de protection et la fonction de sécurité requise.
Cliquez sur « + » pour afficher plus de spécifications.
SÉRIESZ-V
MODÈLESZ-VH1
RÔLE DU SCANNERTÊTE STANDARD
POIDSENVIRON 1 600 G
Informations de référence du fabricant pour le modèle exact KEYENCE et la série SZ-V.
Vérification de configuration officielleVérifier SZ-VH1, l'unité d'affichage ou de contrôle SZ-V compatible, la zone de détection requise, les paramètres de temps de réponse, le câble et le dispositif de montage conformément à la documentation KEYENCE actuelle.
Informations générales −
MarqueKEYENCE
Numéro de pièceSZ-VH1
Type de produitTête de scanner de type standard
Famille de produitsScanner laser de sécurité série SZ-V
Système compatibleUnité d'affichage/contrôleur SZ-V compatible requise
Fonction caméraNon ; le SZ-VH1X est la tête équipée d'une caméra
Tête de scanner et données optiques ＋
source lumineuseDiode laser infrarouge, 905 nm
Angle détectable190° (-5° à 185°)
Distance de mesure maximale60 m (spécifications du système SZ-V)
Données système et d'installation ＋
Connexion tête-écran20 m ou moins par tête de scanner
Têtes de scanner multiplesJusqu'à 3 avec une configuration SZ-V prise en charge
Système d'alimentation24 V CC ; veuillez confirmer le contrôleur/l'unité d'affichage sélectionné(e).
Indice de protection du boîtierIP65 (IEC 60529)
Poids du modèle exactEnviron 1 600 g
Environnement et certification ＋
Plage de fonctionnement de la série SZ-V : -10 à +50 °C, 35 % à 85 % d’humidité relative, sans risque de gel ni de condensation. Avant la mise en service, veuillez vérifier la conception de sécurité complète du système et les normes applicables.
Source: Page du modèle exact KEYENCE SZ-VH1 et spécifications officielles de la série SZ-V ainsi que documentation d'installation.
FAQ
Questions fréquemment posées par les acheteurs
Qu'est-ce que SZ-VH1 utilisé pour ?＋
SZ-VH1 est la tête de scanner standard pour les systèmes de scanner laser de sécurité compatibles de la série KEYENCE SZ-V utilisés pour surveiller les zones de protection et d'avertissement configurées.
Fait SZ-VH1 Inclure une caméra ?＋
Non. SZ-VH1 est la tête de scanner standard ; KEYENCE identifie SZ-VH1X comme la tête de scanner avec fonction caméra.
Quel écran ou unité de contrôle est nécessaire pour SZ-VH1?＋
SZ-VH1 doit être associé à un écran ou une unité de contrôle SZ-V compatible, sélectionné pour les banques, sorties, fonctions de réseau et de sécurité requises.
Quelles spécifications optiques s'appliquent à SZ-VH1?＋
Le système SZ-V utilise un laser infrarouge de 905 nm et un angle de détection de 190°, avec une distance de mesure maximale de 60 m ; la portée de la zone de protection utilisable dépend de la taille de l'objet et des paramètres du mode de balayage.
Que faut-il vérifier avant l'installation ? SZ-VH1?＋
Avant l'installation SZ-VH1, vérifiez le montage, la longueur du câble, l'état de la fenêtre optique, la distance de sécurité minimale, la configuration de la zone et les paramètres de temps de réponse par rapport au manuel KEYENCE.
Quelles sont les classifications environnementales applicables à SZ-VH1?＋
KEYENCE spécifie une protection de boîtier IP65 et une plage de température ambiante de fonctionnement de -10 à +50 °C pour le système SZ-V, avec une humidité relative de 35 % à 85 % et sans condensation.
Où puis-je trouver la documentation officielle pour SZ-VH1 être trouvé ?＋
KEYENCE fournit une fiche technique SZ-VH1 et des manuels d'installation précis sur ses pages officielles de produits et d'assistance à la sécurité ; le téléchargement du PDF peut nécessiter un compte KEYENCE.
CONTACTEZ LE SPÉCIALISTE PRODUIT
Vérifiez la configuration de votre SZ-V avec Frida
Veuillez communiquer le modèle complet de la tête de scanner, l'unité d'affichage/de contrôle, le câble, les détails de montage et la zone de protection requise pour vérification de la compatibilité et de la disponibilité.
Références officielles KEYENCE concernant le produit, les spécifications et l'installation de la tête de scanner SZ-VH1.
État de la fiche technique officielle
KEYENCE propose une fiche technique complète pour le SZ-VH1, mais son téléchargement public nécessite une connexion ou un enregistrement. Si l'accès direct au PDF est impossible, veuillez utiliser la page produit officielle et demander le fichier.
Les informations techniques présentées sur cette page utilisent les références officielles des gammes SZ-VH1 et SZ-V de KEYENCE. Aucun document PDF tiers n'a été utilisé.
RELATION SYSTÈME KEYENCE SZ-V
Comment le SZ-VH1 s'intègre au système de sécurité KEYENCE SZ-V
KEYENCE est la marque ; Scanners laser de sécurité SZ-V sont la famille d'applications ; et SZ-VH1 est la tête de scanner standard, sans caméra.
SÉRIE KEYENCE SZ-VGAMME DE PRODUITS · SCANNER LASER DE SÉCURITÉ
TÊTE DE SCANNER STANDARD
SZ-VH1
Le SZ-VH1 fournit la tête de balayage laser pour une configuration d'écran ou de contrôleur KEYENCE SZ-V compatible.
INTERFACE SYSTÈME
AFFICHAGE DU MATCH / MANETTE
Associez le SZ-VH1 à l'écran ou à l'unité de contrôle SZ-V compatible, au câble de tête et aux fonctions de sécurité requises.
TYPE DE TÊTE DE SCANNER
STANDARD · SANS APPAREIL PHOTO
KEYENCE désigne le SZ-VH1 comme la tête de scanner standard ; le SZ-VH1X est la version équipée d'une caméra.
Relation système : vérifier le SZ-VH1, l'unité d'affichage/de contrôle compatible, le câble de tête, la disposition de montage, les paramètres de zone et la distance de sécurité.
DOMAINES D'APPLICATION
Carte d'application pour SZ-VH1
Protection de la zone machineDes moniteurs ont configuré des zones de protection autour des machines dangereuses.
Surveillance des équipements mobilesPrend en charge la surveillance de zone configurée pour les applications mobiles compatibles
CENTRE D'APPLICATIONS SZ-VH1Tête de scanner standard
Zones de protection et d'alerteConfigurez les zones de détection avec le système contrôleur/affichage SZ-V compatible.
Intégration de systèmesVérifier les exigences relatives au contrôleur, au câble, au montage et aux fonctions de sécurité
