Description de FBI10E P0972AJ

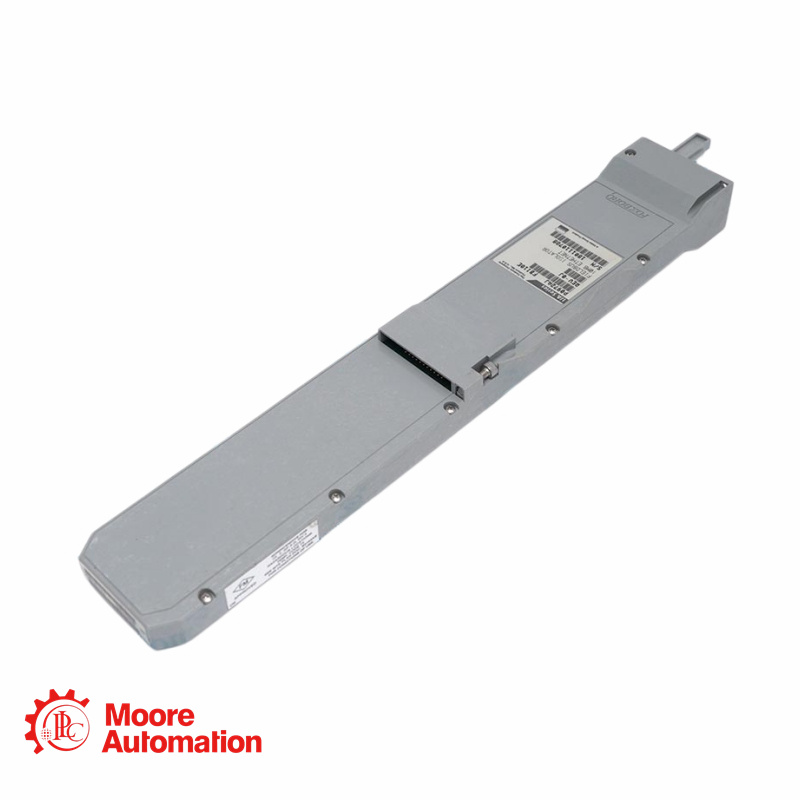

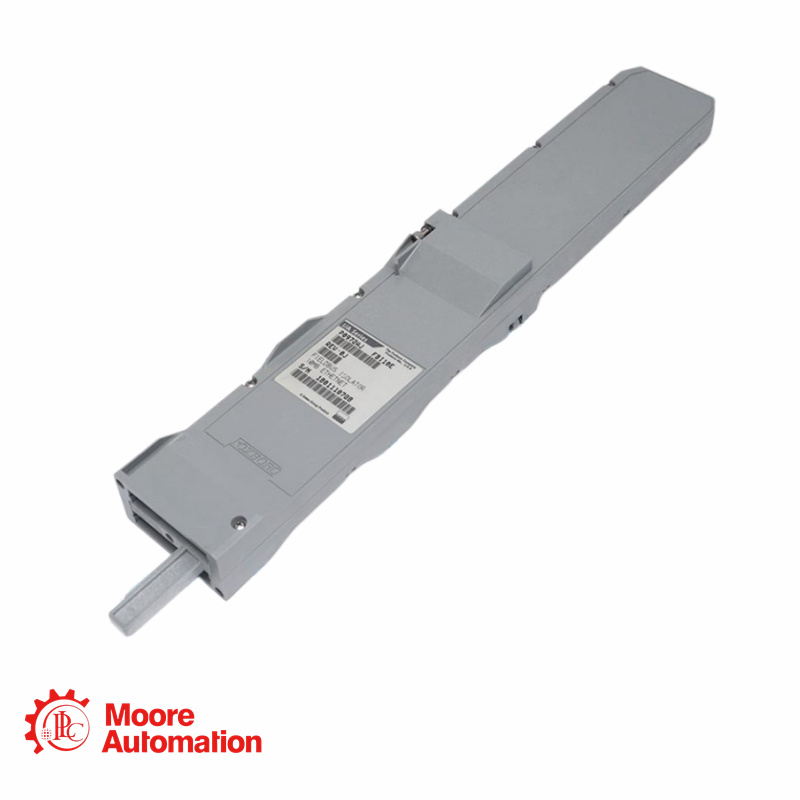

L'isolateur de bus de terrain Invensys Foxboro P0972AJ FBI10E est un module matériel de la série I/A conçu pour connecter les systèmes Control Processor 60 aux modules de bus de terrain au format Y. Il convertit les signaux Ethernet Fieldbus 10 Mbit/s du CP60 en signaux HDLC utilisés par les modules FBM, assurant ainsi une communication fiable entre le processeur de contrôle et les modules d'E/S de terrain. Le FBI10E offre également une isolation galvanique entre le bus de terrain Ethernet et les modules FBM, prend en charge jusqu'à 24 modules FBM et peut être utilisé dans des configurations de bus de terrain redondantes.

Prenez un supplément Réduction - Contactez-nous
Nom：Sylvie	E-mail：ventes8@askplc.com	WhatsApp：+86 18030235312

Article	Spécification
Modèle de produit	FBI10E
Numéro de pièce	P0972AJ
Type de produit	Isolateur de bus de terrain série I/A Module
Fonction principale	Convertit les signaux Ethernet Fieldbus 10 Mbps en signaux HDLC et assure l'isolation galvanique.
Processeur pris en charge	Foxboro CP60
Support FBM maximal	Jusqu'à 24 modules FBM au format Y par paire FBI10E ou FBI10E redondante
Tension d'entrée	26 à 42 V CC
Puissance / Courant	350 mA max. à 26 V CC ; 7,5 W max. à 42 V CC

Foire aux questions

Q1 : Comment le FBI10E prend-il en charge la communication entre le CP60 et les FBM existants ?

A : Le FBI10E sert de module de conversion et d'isolation de signal. Il convertit les signaux Ethernet Fieldbus 10 Mbps utilisés par le CP60 en signaux HDLC utilisés par les FBM au format Y.

Q2 : Pourquoi l'isolation galvanique est-elle importante dans un système de bus de terrain Foxboro série I/A ?

A : L'isolation galvanique permet de séparer le côté Ethernet Fieldbus du côté FBM, réduisant ainsi le risque de boucles de masse, de bruit électrique et d'interférences affectant la communication des E/S sur le terrain.

Q3 : Comment le FBI10E est-il utilisé dans les configurations de bus de terrain redondantes ?

A : Dans les systèmes redondants, les modules FBI10E sont généralement utilisés par paires, un module servant le chemin Fieldbus « A » et l'autre servant le chemin Fieldbus « B ».

Q4 : Que faut-il vérifier avant de remplacer un module FBI10E ?

A : Les utilisateurs doivent vérifier la référence P0972AJ, modulee révision, structure de montage, compatibilité CP60, configuration Fieldbus et utilisation d'un fonctionnement Fieldbus simple ou redondant par le système.

Q5 : Quelle est l'extension d'E/S maximale prise en charge par un FBI10E ?

A : Un FBI10E, ou une paire redondante de FBI10E, prend en charge jusqu'à 24 modules Fieldbus au format Y-Module.

Domaines d'application du produit

Communication par bus de terrain DCS série Foxboro I/A

Systèmes de contrôle de processus basés sur CP60

Réseaux de communication FBM à module Y

Architecture de bus de terrain redondante

Automatisation des usines pétrochimiques et chimiques

Systèmes de production d'énergie et de contrôle des services publics

Automatisation des procédés pétroliers et gaziers

Projets d'entretien et de remplacement du système Legacy Foxboro

Ce que nous pouvonsn Que faire pour vous ?
État du produit	Tous les articles Ils sont tout neufs et inspectés avant l'expédition.
Réponse rapide	Toutes les demandes recevront une réponse dans un délai d'une heure.
Expédition	Les commandes sont généralement expédiées sous 1 à 2 jours ouvrables après réception du paiement.
Modes de livraison	Les services FedEx, EMS, TNT, DHL, UPS et autres services express sont disponibles.
Suivi et emballage	Les marchandises sont soigneusement emballées et un numéro de suivi vous sera fourni.
Garantie	Une garantie d'un an est offerte.
Paiement et Port	Le paiement par virement bancaire est accepté ; les marchandises sont exportées de Xiamen, en Chine.
