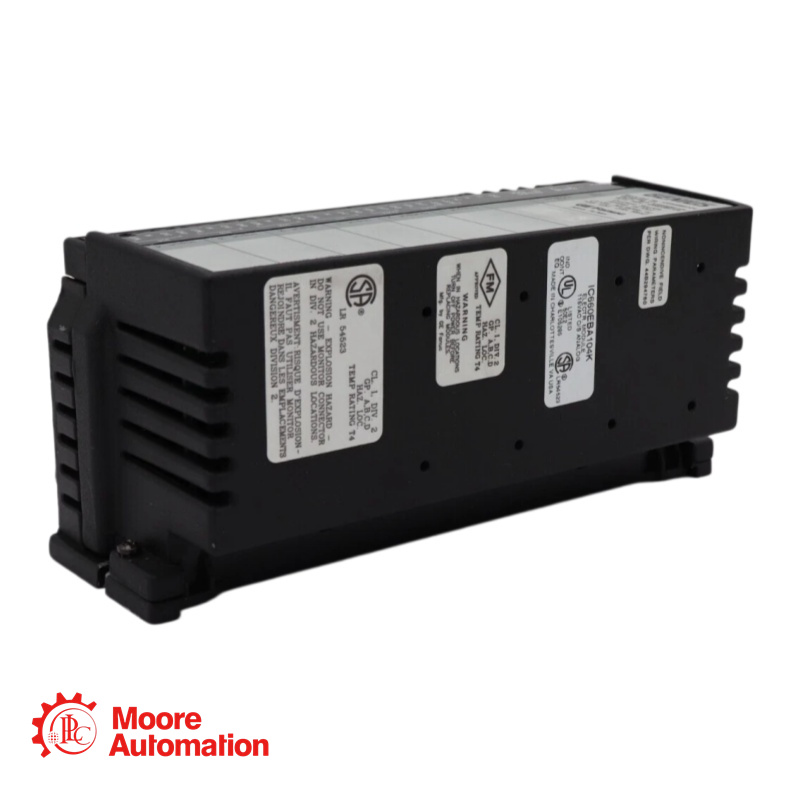

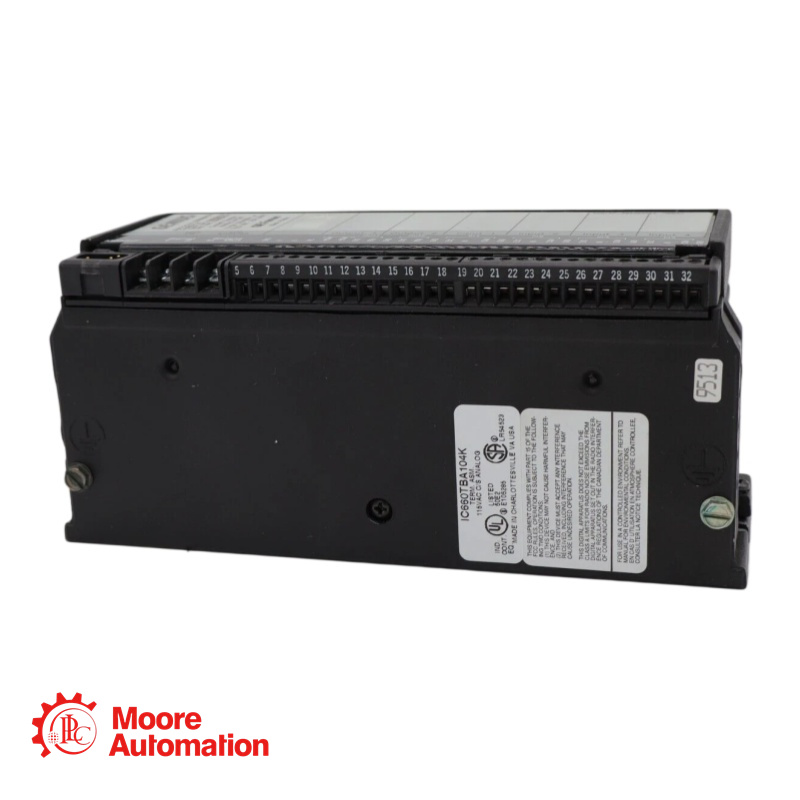

Bloc d'E/S GE IC660BBA104

Contactez-nous ci-dessous pour obtenir le meilleur prix
Contact-- Frida
E-mail--ventes5@mooreplc.com
Mobile (WhatsApp)-- +86 15359408275

Description de IC660BBA104

Le bloc d'E/S Genius IC660BBA104 de GE Fanuc permet d'interfacer un automate programmable avec jusqu'à quatre entrées analogiques 4-20 mA et deux sorties analogiques 4-20 mA. Il est alimenté par une tension de 115 V CA / 125 V CC. Ce module dispose de canaux d'entrée entièrement isolés, chacun fournissant une alimentation de boucle de 24 V, simplifiant ainsi le câblage des transmetteurs à deux fils. Des fonctions de diagnostic avancées, configurables par logiciel et incluant la détection de coupure et la vérification des erreurs de retour d'information, garantissent la fiabilité du système sans nécessiter d'étalonnage manuel.

Six circuits analogiques 4 à 20 mA : 4 entrées et 2 sorties
canaux isolés
Aucun étalonnage utilisateur n'est requis pour le fonctionnement.
configurable par logiciel
Diagnostic avancé
Commande du module de commutation de bus dédié

Paramètre

Tension d'alimentation : 98-132 V CA / 105-145 V CC
Courant maximal : 250 mA (CA) / 140 mA (CC)
Fréquence/Ondulation : 47-63 Hz (CA) / 10 % d’ondulation max. (CC)
Temps de coupure de l'alimentation : 1 cycle (CA) / 10 ms min. (CC)
Isolation (entre blocs) : 1500 V pendant une minute
Isolation (entre groupes) : 1500 V RMS
Commande BSM : commute un BSM 24/48 VDC (IC66*BSM021)
Nombre d'entrées : 4
Plage de courant : 4 mA à 20 mA
Capacité de surcharge : 0 mA à 25 mA
Résolution : 1 µA
Temps de conversion : 16,6 ms à 400 ms (sélectionnable par l’utilisateur)
Impédance d'entrée : 100 ohms ±5 %

FAQ

Que signifie le diagnostic « Fil ouvert » pour un canal d'entrée ?
A : Ce bloc fournit une alimentation 24 V sur chaque canal d'entrée pour alimenter les transmetteurs à deux fils. Le diagnostic « Fil ouvert » indique que le courant dans la boucle est descendu en dessous de 2 mA, ce qui est généralement dû à un fil coupé ou déconnecté. Cette fonction permet un dépannage rapide des problèmes de câblage sur le terrain.

Quel est l'objectif du diagnostic « Erreur de retour de sortie » ?
A : Chaque canal de sortie possède un convertisseur analogique-numérique dédié qui mesure le courant de sortie réel et le compare à la valeur de consigne. Si la différence dépasse 250 µA, une erreur de retour d'information est signalée. Cela permet de détecter des erreurs de câblage ou une défaillance matérielle du circuit de sortie. Des erreurs infondées peuvent survenir si le délai de retour d'information est trop court ; il est donc recommandé d'augmenter ce délai ou de désactiver le test pour les courants très faibles (inférieurs à 1 mA).

Ai-je besoin d'une alimentation externe de 24 V pour mes capteurs alimentés par boucle lorsque j'utilise ce bloc ?
R : Non. L'une des principales caractéristiques de ce bloc est que chacun des quatre canaux d'entrée dispose de sa propre alimentation interne de boucle de courant de 24 V, capable de fournir jusqu'à 25 mA nominaux. Cela simplifie la conception du système en éliminant le besoin d'alimentations séparées pour les transmetteurs de terrain, à condition que l'impédance totale de la boucle ne dépasse pas 1 000 ohms (à 20 mA).
