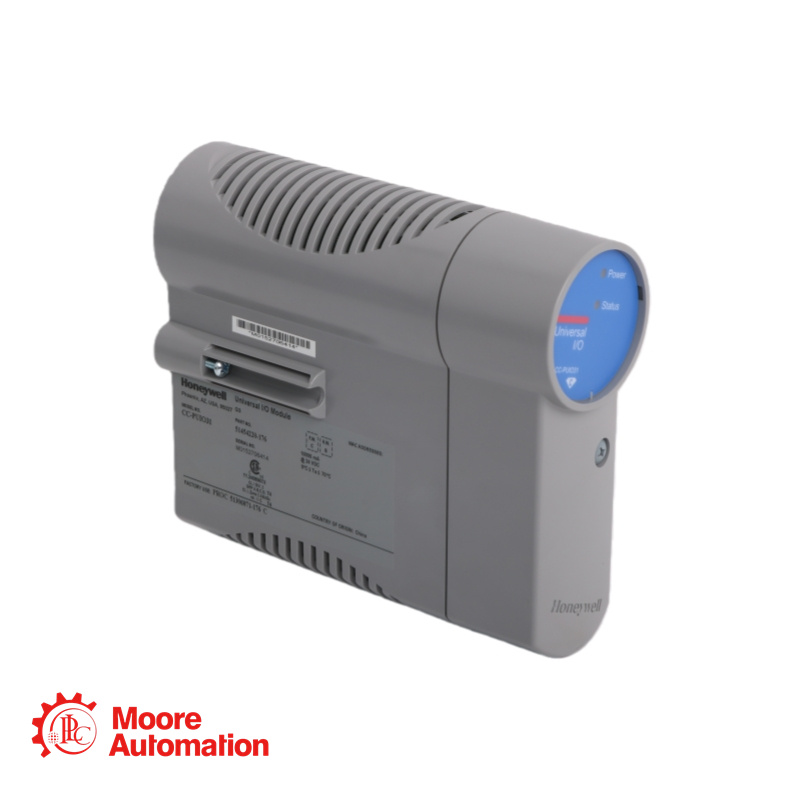

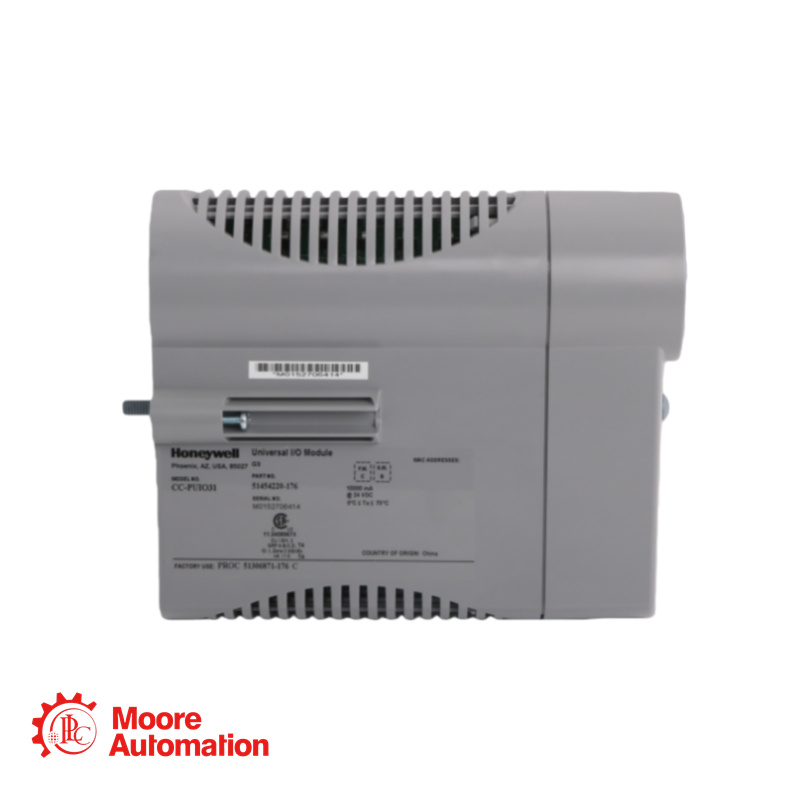

Honeywell CC-PUIO31 Universal I/O Module

Fiche technique du produit

Référence : CC-PUI031
Nombre de canaux : 32
Types de canaux configurables selon la sélection de l'utilisateur :
Entrée analogique (4‑20 mA / 0‑20 mA)
Sortie analogique (4-20 mA) compatible HART 7
Entrée numérique (24 VDC) avec séquence d'événements optionnelle (SOE, résolution de 1 ms) et détection de fil ouvert (OWD)
Sortie numérique (alimentation 24 V CC) avec protection contre les courts-circuits
Entrée d'impulsions (4 canaux quelconques, 0‑15 kHz)
Vitesse de numérisation :
Entrées/sorties analogiques : 10 ms
E/S numériques (mode SOE) : résolution d’horodatage de 1 ms, balayage PV de 20 ms (normal) ou de 5 ms (rapide)
Spécifications d'entrée analogique :
Plage d'entrée : 0‑20 mA ou 4‑20 mA
Résolution A/D : 16 bits
Précision : 0,1 % de la pleine échelle (23,5 ± 2 °C) ; 0,25 % de la pleine échelle (de ‑40 à +70 °C)
Impédance d'entrée : 250 Ω
Tension de mode commun : +33 V CC à ‑1 V CC (non dommageable)
Réjection en mode normal : 18 dB à 50 Hz, 20 dB à 60 Hz
Filtre : unipolaire, -3 dB à 6 Hz
Limite du courant de court-circuit : 25 mA
Plage de sortie : 4‑20 mA (réglable de 0 mA à 2,9‑21,1 mA)
Résolution : 12 bits
Précision: <0,35 % de FS à 25 °C
Charge résistive maximale : 825 Ω à 20 mA
Tension maximale admissible : 16,5 V CC à 20 mA
Temps de réponse : 80 ms (mode HART), 0,25 ms (mode non-HART)
Validation de la sortie (lecture) : ±4 % de la pleine échelle
Tension d'alimentation : jusqu'à 26 V CC (alimentation sur site)
Détection ON : >3,2 mA (sans OWD) ; 3,1‑7 mA (avec OWD)
Détection OFF : <2,0 mA
Détection de fil ouvert (OWD) : <0,9 mA
Résolution de l'horodatage SOE : 1 ms
Filtre d'entrée : passe-bas du premier ordre, 16 Hz
Spécifications de sortie numérique :
Courant de charge : 1 mA min à 0,5 A max par canal ; 9 A max par module
Tension à l'état passant : 24 V typique à 0,5 A
Fuite hors tension : <0,1 mA
Réponse en court-circuit : limites de <1,4 A en 2 µs, jusqu'à 750 mA en 10 µs ; s'éteint après 10 ms
Spécifications d'entrée d'impulsions (4 canaux quelconques) :
Gamme de fréquences : 0‑15 kHz
Largeur d'impulsion minimale : 25 μs
Température de fonctionnement : ‑40 °C à +70 °C (température ambiante du module)
