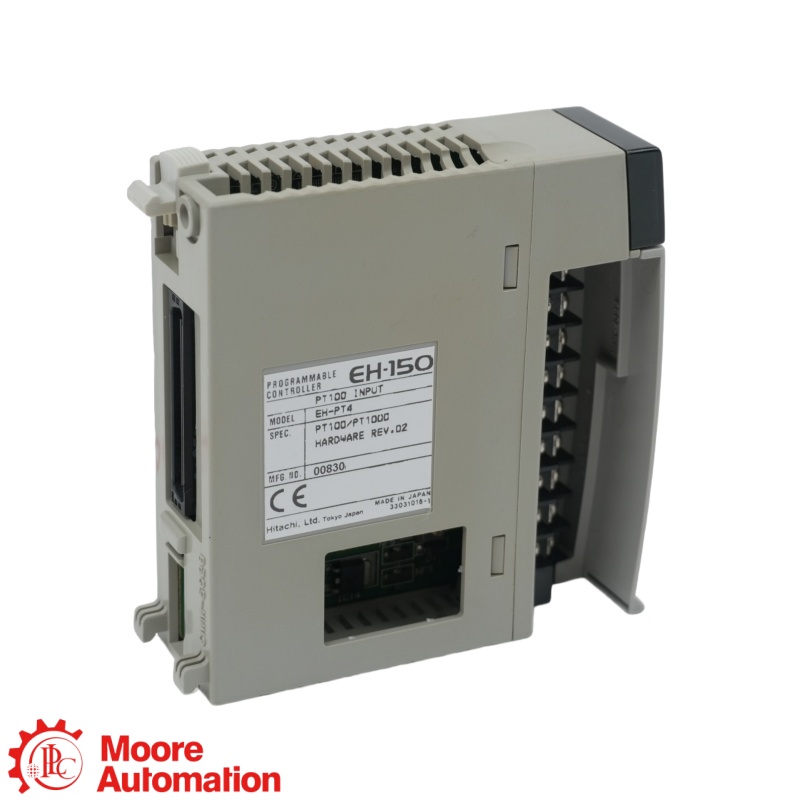

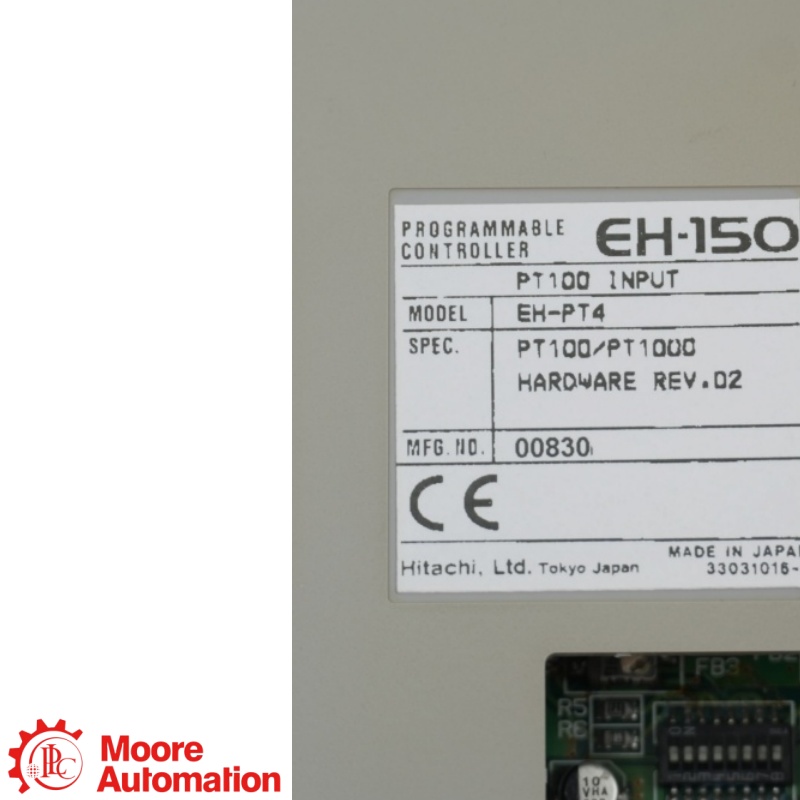

Module d'entrée RTD 4 canaux Hitachi EH-PT4 EH-150

EH-PT4 est un module d'entrée de température RTD à quatre canaux pour les installations d'automates programmables Hitachi EH-150 ou EHV+ prises en charge ; il convertit la résistance du capteur Pt100 ou Pt1000 en données d'entrée signées de 15 bits pour le contrôleur.

EH-PT4 prend en charge Pt100 de −20 à 40 °C, Pt100 de −50 à 400 °C et Pt1000 de −50 à 400 °C, avec la plage configurée requise pour correspondre au RTD connecté.

À 25 °C, EH-PT4 est spécifié à ±0,1 °C pour Pt100 −20 à 40 °C, ±0,6 °C pour Pt100 −50 à 400 °C et ±0,8 °C pour Pt1000 −50 à 400 °C, avec environ une seconde pour convertir les quatre canaux.

EH-PT4 nécessite une alimentation externe de 24 V CC, un câblage RTD blindé via sa borne à vis M3 amovible et une résistance totale des conducteurs ne dépassant pas 400 Ω sur les quatre canaux.

EH-PT4 se monte sur une base de base ou d'extension compatible, et la configuration matérielle EHV+ ou EH-150 installée et le projet PLC doivent prendre en charge le module avant la mise en service.

EH-PT4 ne doit pas remplacer un EH-RTD8 sans vérification technique car le nombre de canaux, l'affectation des bornes, la configuration de la plage, le câblage, la compatibilité de base et le projet PLC enregistré peuvent différer.

Pour un EH-PT4 Pour toute demande, veuillez fournir l'étiquette complète du modèle, la quantité, les capteurs Pt100 ou Pt1000 connectés, la plage de température sélectionnée, les modèles de base et de processeur, les détails de l'alimentation 24 V CC, le schéma de câblage, la version du projet et la destination.
