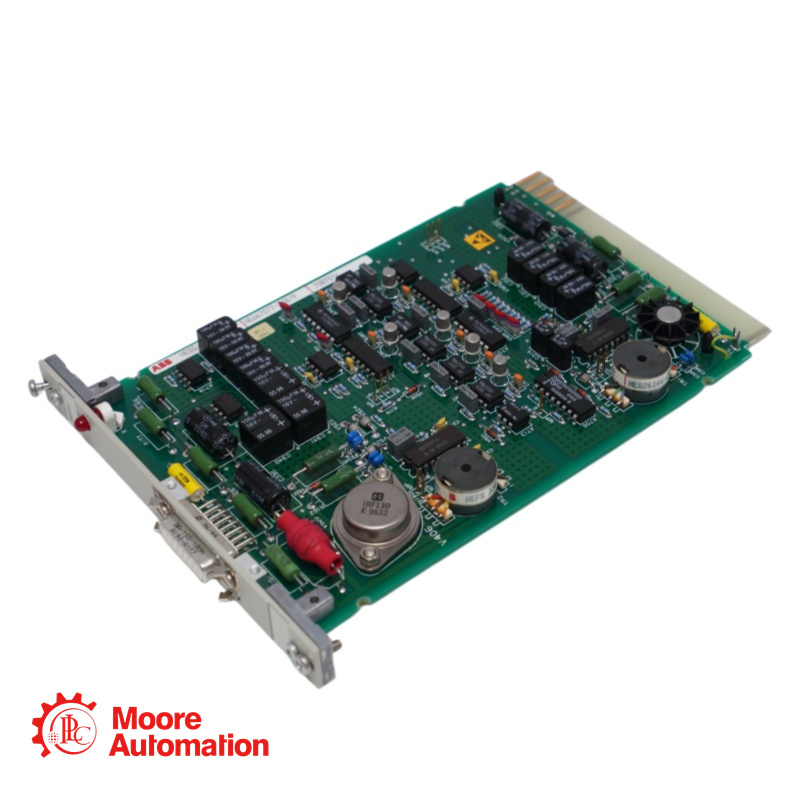

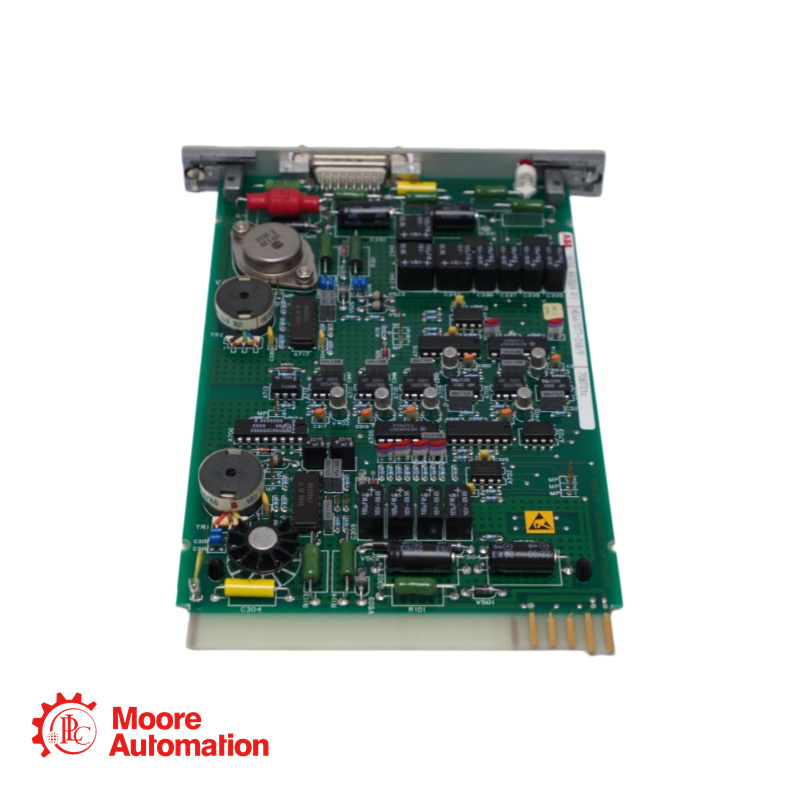

Carte de contrôle HESG447024R1 HEB67077-31B 70BT01C - ABB

Paramètre

Spécification

Fabricant

ABB

Numéro de modèle

70BT01C

Code de commande / Numéro de pièce

HESG447024R1

Numéro de pièce supplémentaire

HEB67077-31B, HE664174-318/21, HE664174-318/23

Type de produit

Module émetteur de bus / carte de contrôle

Compatibilité du système

Systèmes de contrôle distribués (DCS) Procontrol P13 / P14

Fonction principale

Transmission de données via le bus de communication du DCS ; intégration des systèmes de protection avec le système de contrôle principal

Protocole de communication

Bus ABB Procontrol (propriétaire) / P-Bus

Débit de données

Jusqu'à 500 kbps

Alimentation

24 V CC

Consommation d'énergie

< 10 W (environ 3 à 5 W typiques)

Signaux d'entrée

Jusqu'à 32 signaux binaires ou analogiques (par variante)

Signaux de sortie

32 signaux de bus Procontrol P

Plage de tension d'alimentation

10,5–45 V CC (à vide) ; versions à sécurité intrinsèque ≤ 30 V CC

Tolérance aux ondulations

Conformément à la spécification HART FSK « Couche physique » rév. 8.1

Température de fonctionnement

-20°C à +60°C

Température de stockage

-40°C à +85°C (typique)

Humidité relative

0–95 % HR sans condensation

À quoi sert le composant ABB 70BT01C HESG447024R1 ?

Le 70BT01C est un module émetteur de bus utilisé dans les systèmes de contrôle distribué ABB Procontrol P13 et P14. Il facilite la communication entre les différents composants du système en transmettant des données via le bus de communication. Il est également conçu pour intégrer les systèmes de protection Procontrol-PS à l'architecture de contrôle principale Procontrol.

Quels systèmes sont compatibles avec ce module ?

Ce module est principalement conçu pour les systèmes de contrôle-commande distribués ABB Procontrol P13 et P14. Il prend en charge la communication avec les contrôleurs Procontrol, les modules d'E/S et les systèmes de protection, ce qui le rend adapté aux applications de production d'énergie, d'industrie pétrolière et gazière et de traitement chimique.

Quelles sont les différentes références associées à ce produit ?

Ce module est identifié par plusieurs références, notamment :
HESG447024R1 (code de commande principal)
70BT01C (désignation du modèle)
HEB67077-31B (numéro alternatif/de référence)
HE664174-318/21 ou /23 (variantes supplémentaires)

Quelle est la puissance requise pour l'alimentation électrique de ce module ?

Ce module fonctionne sous une tension nominale de 24 V CC. Il accepte des tensions comprises entre 10,5 et 45 V CC à vide et est protégé contre l'inversion de polarité. Pour les versions à sécurité intrinsèque, la tension d'alimentation ne doit pas dépasser 30 V CC.

Quelles sont les fonctionnalités de diagnostic offertes par le module ?

Le module inclut une supervision de l'alimentation qui signale les baisses de tension, la détection des défauts de canal et la surveillance de l'état de la communication par bus. Les erreurs sont signalées comme des erreurs de canal pour les canaux actifs.
