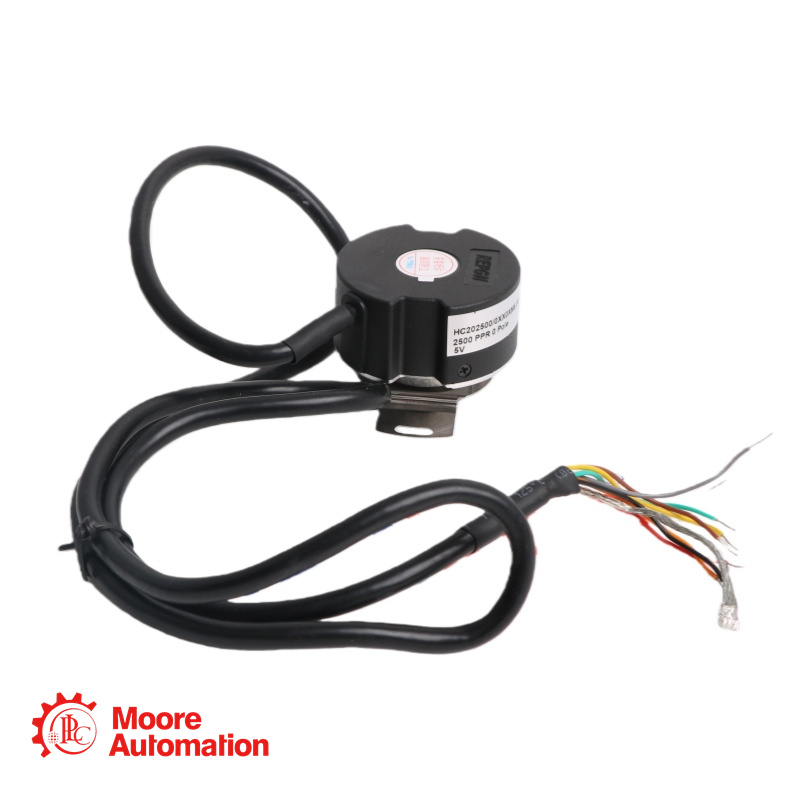

Encodeurs incrémentaux HENGSTLER HC202500/0XX0AJ2

Description détaillée

L'encodeur HENGSTLER HC202500/0XX0AJ2 Ce modèle, le HC202500, fait partie de la série HC20, une famille d'encodeurs rotatifs optiques compacts et performants à arbre creux. Il est conçu comme une solution de retour d'information moteur polyvalente pour les moteurs pas à pas, les servomoteurs et les moteurs CC sans balais (BLDC).

Paramètres du produit

Marque/Modèle : HENGSTLER ENCODEUR HC202500/0XX0AJ2 ENCODEURS INCRÉMENTIELS
Type : Encodeur rotatif optique incrémental avec commutation en option.
Technologie : Optique avec ASIC à réseau phasé.
Résolution incrémentale : 2500 PPR (impulsions par révolution).
Canaux de sortie : quadrature à deux canaux (A, B) avec index optionnel (Z). Sorties complémentaires disponibles selon l’option électrique.
Fréquence de sortie maximale : 500 kHz (pour les résolutions > 1024 PPR).
Tension d'alimentation : typiquement CC 5 V ±10 % (TBTS).
Consommation actuelle (à vide) :
Incrémentiel uniquement : 150 mA max.
Incrémental + Commutation : 175 mA max.
Précision:
Incrémentiel : 40 secondes d'arc max, bord à bord.
Commutation : ±6 minutes d'arc max.
Tolérance de faux-rond de l'arbre : ±0,2 mm max.
Déplacement axial de l'arbre : ±0,8 mm max.
Vitesse mécanique maximale : 12 000 tr/min (limitée par la fréquence de sortie maximale).
Température de fonctionnement : -40°C à +120°C.
Température de stockage : -40°C à +120°C.
Résistance aux chocs : 100 G pendant 6 ms.
Résistance aux vibrations : 2,5 G, de 5 à 2000 Hz.
Humidité : jusqu'à 98 % sans condensation.

Plus d'informations

Fonctionnalité clé
• Retour d'information économique pour servomoteurs grâce à un nouveau circuit intégré spécifique (ASIC) à réseau phasé
• Une température de fonctionnement élevée de 120 °C ne limite pas les performances du moteur
• Jusqu'à 2500 PPR à lecture directe avec canaux de commutation

Domaines d'application

ENCODEUR HENGSTLER HC202500/0XX0AJ2 Les codeurs incrémentaux sont utilisés dans des domaines tels que Entraînements servo et moteurs BLDC, Systèmes de moteurs pas à pas, Robots, véhicules à guidage automatique (AGV), unités de prélèvement et de placement, Machines d'emballage et d'impression, Semiconducteurs, équipements de fabrication, Médical et laboratoire

FAQ

Q : Quel est le nombre de pôles de commutation disponibles pour le HC202500/0XX0AJ2?
A : Le HC202500/0XX0AJ2 prend en charge les configurations de moteurs à 4, 6, 8 ou 10 pôles.
Q : Comment aligner les signaux de commutation avec les pôles magnétiques de mon moteur en utilisant le HC202500/0XX0AJ2?
A: Le HC202500/0XX0AJ2 il comporte un système de montage à clip à ressort qui permet un réglage de rotation de ±20°.
Q : Est-ce que le HC202500/0XX0AJ2 peuvent-ils être utilisés avec des contrôleurs de 5 V et de tension supérieure ?
A : Le HC202500 standard fonctionne sous 5 V ±10 %.
