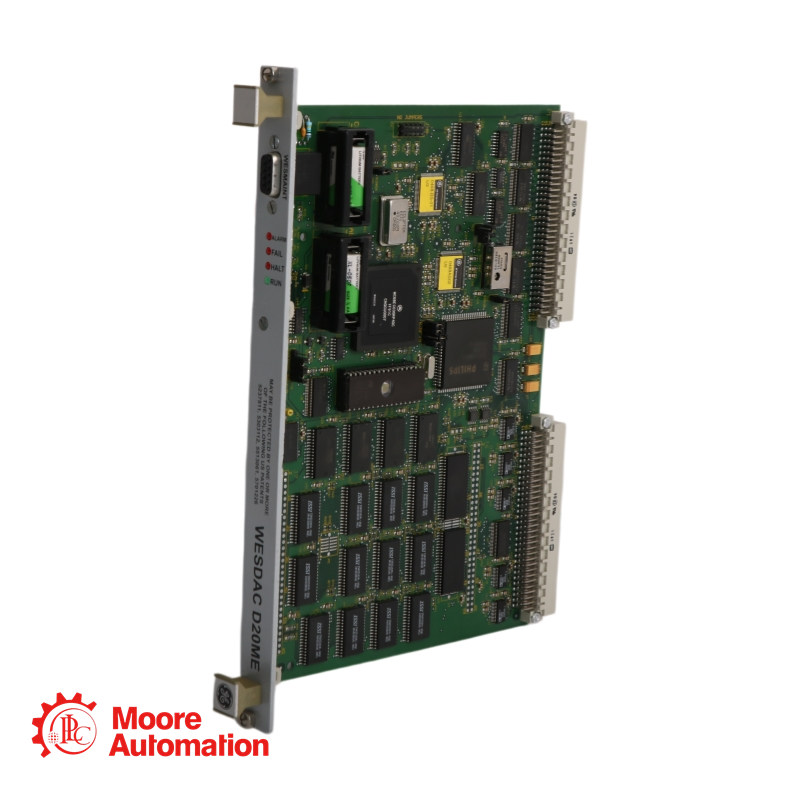

Carte CPU GE WESDAC D20 ME

D20 ME

Aperçu

Caractéristiques

Le D20ME est le processeur principal de sixième génération pour la plateforme D20. Ce module processeur principal 32 bits gère la collecte et la transmission des données aux ordinateurs hôtes, exécute les algorithmes d'automatisation locaux et maintient les données d'E/S et de périphériques dans la base de données système.

Processeur et mémoire
Architecture du processeur : microprocesseur 32 bits
Mémoire de l'application Flash : 2 Mo
SRAM : 1,5 Mo
NVRAM : 512 Ko
BootROM : 1 Mo
Horloge : oscillateur à cristal compensé en température (TCXO) avec une résolution de 1,0 ms et une précision de ±2 ppm.
Ports de communication
Ports série : 7 x RS-232/485
Port de maintenance : 1 x RS-232 (dédié)

D20 ME

Question

Répondre

Combien d'appareils puis-je connecter directement au D20ME ?

La carte est dotée de 7 ports série (RS-232/485) pour la connexion directe aux IED. Elle dispose également de 2 ports D.20 Link dédiés permettant la connexion à des racks de modules d'E/S distribués, compatibles avec des centaines de points de terrain (TI, TO, etc.).

Le D20ME II prend-il en charge la communication Ethernet ?

Le D20 ME de base ne dispose pas de port Ethernet intégré, mais il est compatible Ethernet sans fil via PPP. Pour une connectivité Ethernet 10/100 native, le châssis principal du D20 peut être mis à niveau avec la carte Ethernet/mémoire D20EME optionnelle.

Que se passe-t-il en cas de panne de courant ? Les données sont-elles sauvegardées ?

Le D20 ME est équipé de 512 Ko de NVRAM (mémoire vive non volatile). Cette mémoire conserve les données critiques (telles que la configuration et les valeurs accumulées) même en cas de coupure de courant.

Le D20 ME est-il adapté aux environnements difficiles ?

Oui. Il est spécialement conçu pour les sous-stations électriques.
